CP-842E-02 PART LIST - 第285页
275
COVER(REAR,SIDE,D2-AXIS)(AF)-842E
カバー(後面,側面,D2軸)(AF)-842E
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
314 DGAF5660 1 BKT ＢＫＴ FE
315 A1002Z 1 LEG, RUBBER 脚 ゴム K18(NO.7217) OT
316 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
317 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
318 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
319 DCAF0980 1 SPACER スペーサ FE
320 M1010K 1 MAGNET CATCH マグネットキャッチ TL-75-1181 OT
321 DCAF0990 1 BKT ＢＫＴ FE
322 A1002Z 1 LEG, RUBBER 脚 ゴム K18(NO.7217) OT
323 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
324 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
325 DGAF5900 1 SEAL シール PL
326 DGAF7900 1 BKT ＢＫＴ FE
327 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
328 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
329 H3165A 1 PLUNGER, BALL プランジャ ボール BST- 4 FE
330 N1081T 1 NUT, HEX ナット 六角 M 4 3ｼｭ FE
331 DGAF7940 1 BKT ＢＫＴ FE
332 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
333 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
334 S40443 1 SENSOR, PHOTO センサ フォト EE-SX770A OT
335 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
336 DGAF7771 2 HINGE 蝶番 OT
337 K51721 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
338 K5170W 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M02.5X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
339 DGAF7921 1 PLATE プレート FE
340 DGAF7931 1 DOG ドッグ FE
341 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
342
W1021A
2
WASHER, LOCK
ワッシャ スプリング
3M/M
FE
Note.1:Note.1 items can be purchased separately or as set(ADGAF8565 Frame).
:Note.1の部品をセットで購入することができます。ADGAF8565フレームで注文してください。
274
275

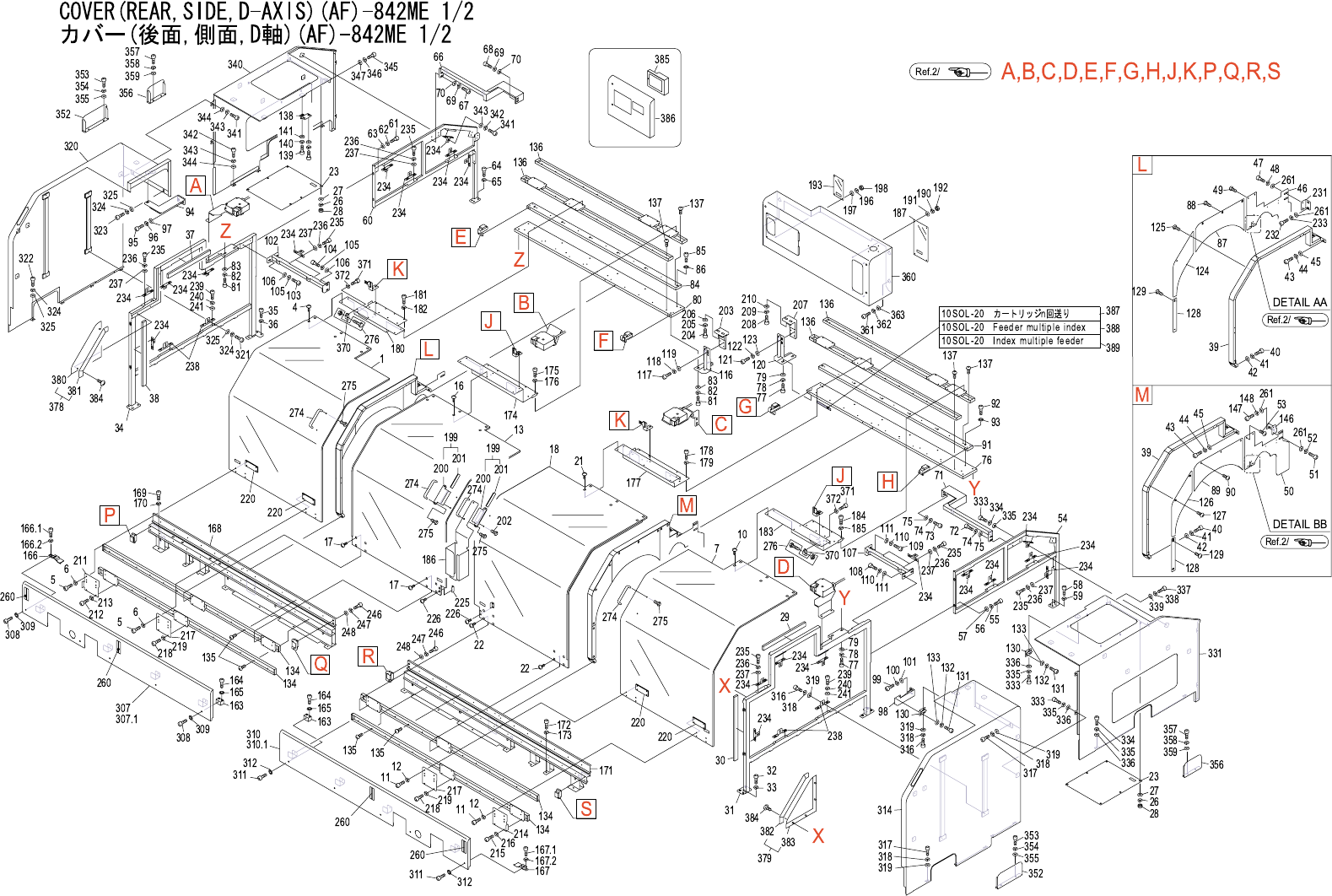

COVER(REAR,SIDE,D-AXIS)(AF)-842ME 1/2
カバー(後面、側面、D軸)(AF)-842ME 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 ADGAF8010 1 DOOR 扉 OT
2 DGAF0010 1 DOOR 扉 PL
4 K5215A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ OT
5 H5302A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X020 OT
6 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M OT
7 ADGAF8020 1 DOOR 扉 OT
8 DGAF0020 1 DOOR 扉 PL
10 K5215A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ OT
11 H5302A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X020 OT
12 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M OT
13 ADGAF8030 1 DOOR 扉 OT
14 DGAF0030 1 DOOR 扉 PL
16 K5215A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ OT
17 K5214A 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ OT
18 ADGAF8040 1 DOOR 扉 OT
19 DGAF0040 1 DOOR 扉 PL
21 K5215A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ OT
22 K5214A 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ OT
23 ADGAF8050 2 PLATE プレート OT
24 DGAF0410 2 PLATE プレート PL
26 W1022A 12 WASHER, LOCK ワッシャ スプリング 4M/M OT
27 W1041A 12 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) OT
28 N1080A 12 NUT, HEX ナット 六角 M 4 P=0.7 OT
29 DGAF1010 1 PACKING パッキン OT Note.1
30 DGAF1020 1 PACKING パッキン OT Note.1
31 DGAF0055 1 FRAME フレーム FE Note.1
32 H5341A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X020 OT
33 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M OT
34 DGAF0065 1 FRAME フレーム FE Note.2
35 H5341A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X020 OT
36 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M OT
37 DGAF1010 1 PACKING パッキン OT Note.2
38 DGAF1020 1 PACKING パッキン OT Note.2
39 DGAF0111 2 FRAME フレーム FE
40 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 OT
41 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M OT
42 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 OT
43 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 OT
276
