CP-842E-02 PART LIST - 第29页
19
IN CONVEYOR(QC) 1/2
インコンベア(QC) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
158 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
159 S21298 1 CYLINDER, AIR
シリンダ エアー
MGPM12-25-Y59AL OT
160 N2030T 2 NIPPLE
ニップル
M-5AU-4 OT
161 DGQC4260 1 STOPPER
ストッパ
FE
162 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
163 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
164 W1041A 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE
165 DGQC4360 1 BKT
ＢＫＴ
FE
166 H5298A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010 FE
167 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
168 CSQC1340 2 SW, PHOTOELECTRIC
ＳＷ 光電
OT
169 K5228A 4 SCREW, C/R PAN
小ネジ 十穴鍋
M03X015 ﾆｯｹﾙﾒｯｷ FE
170 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M FE
171 N1076A 2 NUT, HEX
ナット 六角
M 3 P=0.5 FE
172 ADGQC8040 2 PULLEY, ASSY プーリ ＡＳＳＹ OT 薄厚基板対応(ｵﾌﾟｼｮﾝ)
173 DGQC0600 2 BOLT
ボルト
FE 薄厚基板対応(ｵﾌﾟｼｮﾝ)
174 H4444T 4 BEARING, MINIATURE
ベアリング ミニチュア
FE 薄厚基板対応(ｵﾌﾟｼｮﾝ)
175 MQC1181 2 COLLAR
カラー
FE 薄厚基板対応(ｵﾌﾟｼｮﾝ)
176 DGQC0690 2 PULLEY
プーリ
FE 薄厚基板対応(ｵﾌﾟｼｮﾝ)
177 DGQC0970 2 COLLAR, BEARING カラー ベアリング FE
178 DGQC0260 2 GUIDE, BELT ガイド ベルト AL
179 K5257H 16 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X012 FE
180 DGQC0290 2 BELT
ベルト
PL
182 ADCQC8080 4 PULLEY, ASSY プーリ ＡＳＳＹ OT
183 DGQC4370 1 SPACER
スペーサ
FE
184
DGQC4400
1
SPACER
スペーサ
FE
18
19

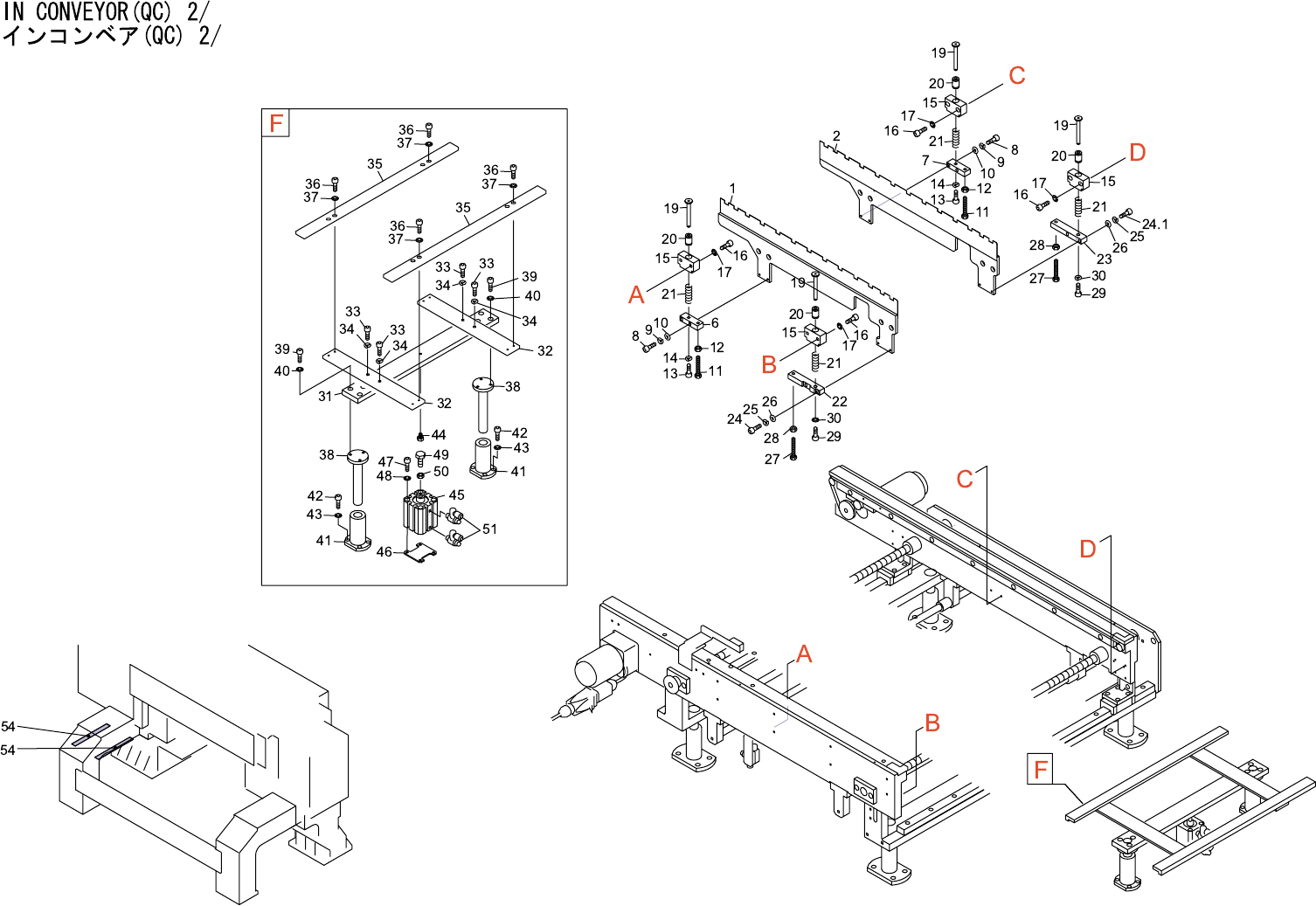

IN CONVEYOR(QC) 2/
インコンベア(QC) 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DGQC4010 1 PLATE, LIFTER プレート リフタ FE
2 DGQC4020 1 PLATE, LIFTER プレート リフタ FE
6 DGQC0470 1 BKT
ＢＫＴ
FE
7 DGQC0461 1 BKT
ＢＫＴ
FE
8 H5292T 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X022 FE
9 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
10 W1043A 4 WASHER, FLAT
ワッシャ 平
4W- 4 FE
11 DGQC0431 2 LOCATOR 当金 FE
12 N1085A 2 NUT, HEX
ナット 六角
M 6 P=1.0 FE
13 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
14 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
15 DCQC0420 4 GUIDE
ガイド
FE
16 H5290A 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
17 W1011A 8 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
19 DCQC0360 4 BAR, GUIDE バー ガイド FE
20 H4128Z 4 BEARING
ベアリング
SM6UU FE
21 S3020W 4 SPRING
スプリング
WF12-35 FE
22 DGQC4130 1 BKT
ＢＫＴ
FE
23 DGQC4140 1 BKT
ＢＫＴ
FE
24 H5292A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X020 FE
24.1 H5292T 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X022 FE
25 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
26 W1043A 4 WASHER, FLAT
ワッシャ 平
4W- 4 FE
27 DGQC0431 2 LOCATOR 当金 FE
28 N1085A 2 NUT, HEX
ナット 六角
M 6 P=1.0 FE
29 H5288A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
30 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
31 DGQC0941 1 PLATE, ARM プレート アーム AL
32 DGQC4150 2 BKT
ＢＫＴ
FE
33 H5300A 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X015 FE
34 W1023A 4 WASHER, LOCK
ワッシャ スプリング
5M/M FE
35 DGQC4350 2 RAIL
レール
FE
36 H5287A 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ FE
37 W1011A 8 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
38 DGQC1010 2 BAR, GUIDE バー ガイド FE
39 H5298A 6 BOLT, HEX SOCKET
ボルト 六角穴
M05X010 FE
40 W1012A 6 WASHER, CONICAL
ワッシャ 皿
M- 5-L FE
41 H44236 2 BEARING, BALL
ベアリング ボール
SMT16WUU-E-SK FE
