CP-842E-02 PART LIST - 第300页
BODY(AB)-842E 本体(AB)-842E 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 ADGAB8600 1 COVER カバー OT 2 DGAB5510 1 BODY 本体 FE 3 T4047B 1 TAPE テープ E052020A(20M/ﾏｷ) OT 4…
289

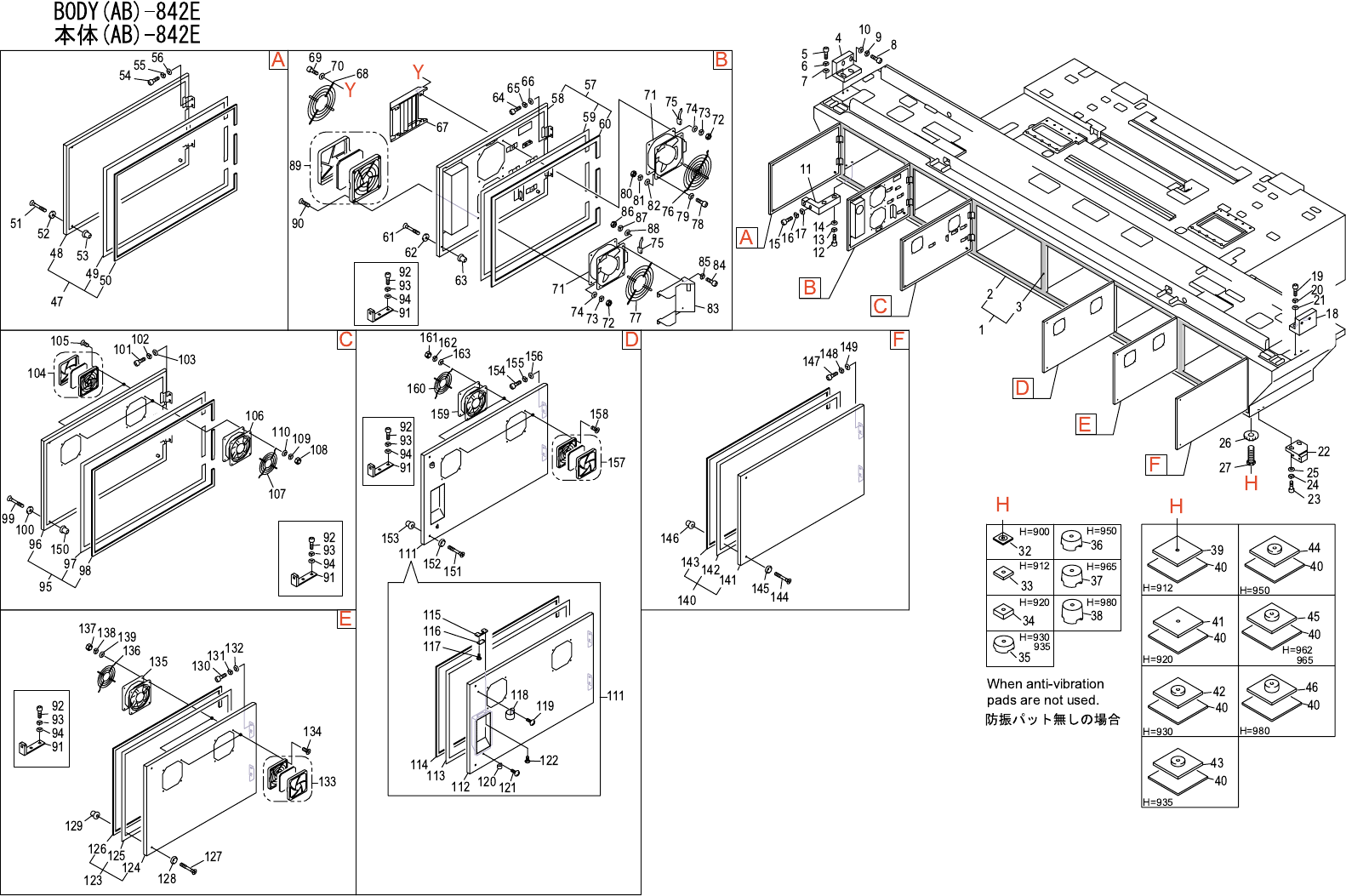

BODY(AB)-842E
本体(AB)-842E
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 ADGAB8600 1 COVER カバー OT
2 DGAB5510 1 BODY 本体 FE
3 T4047B 1 TAPE テープ E052020A(20M/ﾏｷ) OT
4 DCAB0330 1 BKT, JOINT ＢＫＴ ジョイント FE Option
5 H5392A 2 BOLT, HEX SOCKET ボルト 六角穴 M12X045 FE
6 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
7 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
8 H5395A 2 BOLT, HEX SOCKET ボルト 六角穴 M12X055 FE
9 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
10 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
11 DGAB0520 1 BKT, JOINT ＢＫＴ ジョイント FE Option
12 H5391A 2 BOLT, HEX SOCKET ボルト 六角穴 M12X040 FE
13 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
14 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
15 H5365A 2 BOLT, HEX SOCKET ボルト 六角穴 M10X050 FE
16 W1026A 2 WASHER, LOCK ワッシャ スプリング 10M/M FE
17 W1047A 2 WASHER, FLAT
ワッシャ 平
4W-10 FE
18 DCAB0340 1 BKT, JOINT ＢＫＴ ジョイント FE Option
19 H5392A 2 BOLT, HEX SOCKET ボルト 六角穴 M12X045 FE
20 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
21 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
22 DGAB0540 1 BKT, JOINT ＢＫＴ ジョイント FE Option
23 H5391A 2 BOLT, HEX SOCKET ボルト 六角穴 M12X040 FE
24 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
25 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
26 DCAB0131 16 NUT ナット FE
27 WAB5540 16 BOLT, LEVELLING ボルト レベリング FE
32 DCAB0370 16 SHEET, LEVELING シート レベリング FE
33 DCAB0380 16 SHEET, LEVELING シート レベリング FE
34 BB43880 16 SHEET, LEVELING シート レベリング FE
35 GGA8060 16 SHEET, LEVELING シート レベリング FE
36 GGA8030 16 SHEET, LEVELING シート レベリング FE
37 GGA8040 16 SHEET, LEVELING シート レベリング FE
38 BB42950 16 SHEET, LEVELING シート レベリング FE
39 DCAB0390 16 SHEET, LEVELING シート レベリング FE
40 WAB0721 16 PAD, ANTI-VIBRATION パット 防振 OT
41 GXA2071 16 SHEET, LEVELING シート レベリング FE
42 DCAB0400 16 BLOCK, LEVELING ブロック レベリング FE
290
BODY(AB)-842E
本体(AB)-842E
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
43 WAB0601 16 BLOCK, LEVELING ブロック レベリング FE
44 GXA2121 16 BLOCK, LEVELING ブロック レベリング FE
45 DCAB0410 16 BLOCK, LEVELING ブロック レベリング FE
46 DCAB0420 16 BLOCK, LEVELING ブロック レベリング FE
47 ADGAB8561 1 COVER カバー OT
48 DGAB5020 1 COVER カバー FE
49 T4047B 1 TAPE テープ E052020A(20M/ﾏｷ) OT
50 K1152K 1 GASKET ガスケット E02S130055B(1M) OT
51 DCAB0101 2 BOLT, COUNTERSUNK ボルト 皿 OT
52 W10025 2 WASHER ワッシャ TL-182-4(NO.1414) OT
53 DCAB0090 2 COLLAR カラー FE
54 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
55 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
56 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
57 ADGAB8043 1 COVER カバー OT
58 DGAB0054 1 COVER カバー FE
59 T4047B 1 TAPE テープ E052020A(20M/ﾏｷ) OT
60 K1152K 1 GASKET ガスケット E02S130055B(1M) OT
61 DCAB0101 2 BOLT, COUNTERSUNK ボルト 皿 OT
62 W10025 2 WASHER ワッシャ TL-182-4(NO.1414) OT
63 DCAB0090 2 COLLAR カラー FE
64 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
65 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
66 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
67 DCAB0190 1 COVER, FAN カバー ファン FE
68 K11413 1 GUARD, FIN ガード フィン 109-620(ﾄｯｼｭﾂ) OT
69 H5302A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
70 W1050A 4 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
71 M5050T 2 MOTOR, FAN モータ ファン 109-601 OT
72 N1082A 8 NUT, HEX ナット 六角 M 5 P=0.8 FE
73 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
74 W1050A 8 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
75 H3120T 2 PLUG プラグ 489-086(ﾅｶﾞｻ2.1M) OT
76 K11411 1 GUARD, FIN ガード フィン 109-619E OT
77 K11413 1 GUARD, FIN ガード フィン 109-620(ﾄｯｼｭﾂ) OT
78 H5302A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
79 W1050A 4 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
80 N1082A 4 NUT, HEX ナット 六角 M 5 P=0.8 FE
291
