OUT CONVEYOR(QC) 1/2 アウトコンベア(QC) 1/2 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 DGQC4620 1 PLATE, SIDE プレート サイド AL 2 MQC3313 1 GUIDE ガイド FE 3 K5261A 1 SCREW, H…
23

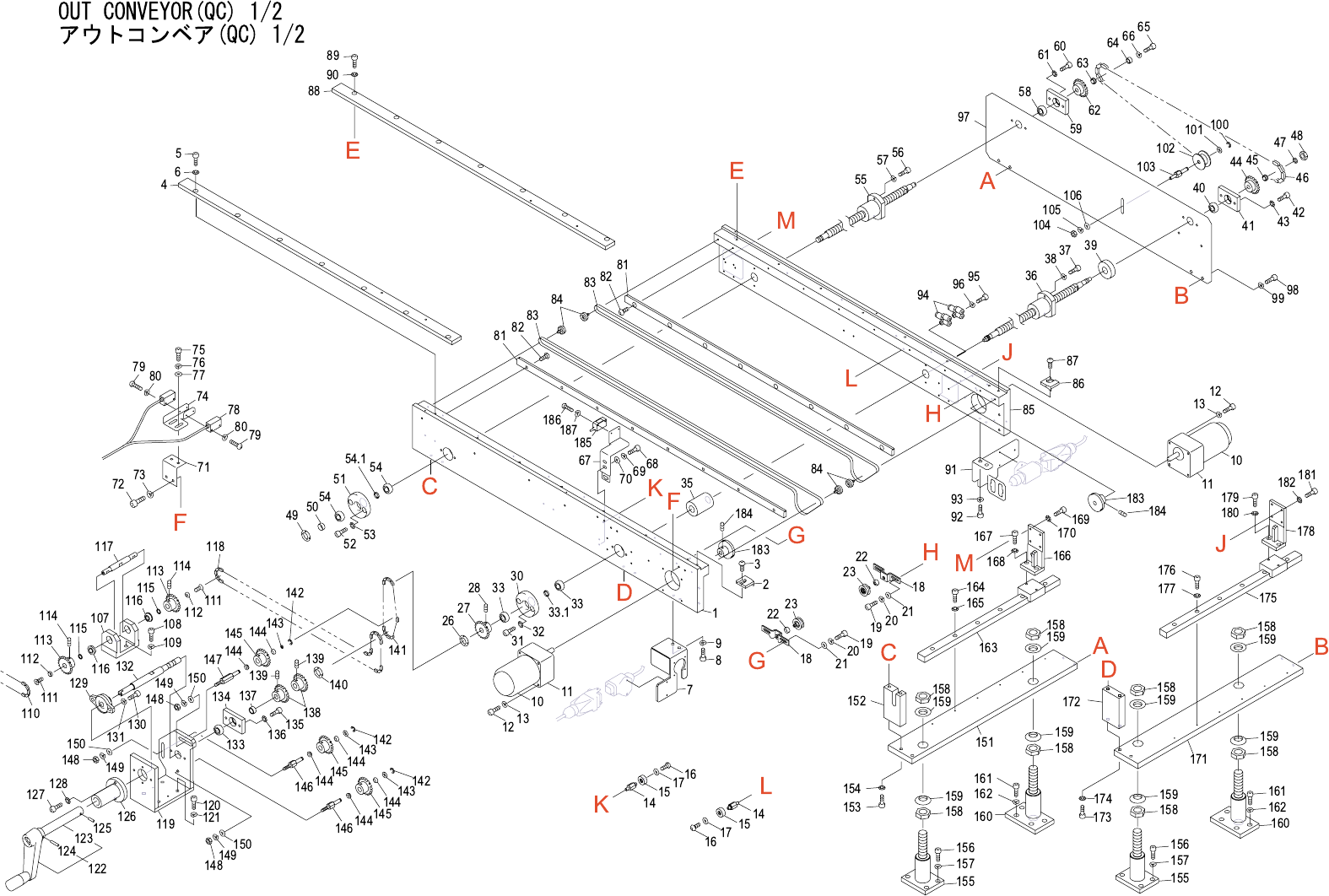

OUT CONVEYOR(QC) 1/2
アウトコンベア(QC) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DGQC4620 1 PLATE, SIDE
プレート サイド
AL
2 MQC3313 1 GUIDE
ガイド
FE
3 K5261A 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M05X010 FE
4 DGQC4110 1 PLATE
プレート
FE
5 H5298A 7 BOLT, HEX SOCKET
ボルト 六角穴
M05X010 FE
6 W1012A 7 WASHER, CONICAL
ワッシャ 皿
M- 5-L FE
7 DGQC3390 1 BKT, WIRING ＢＫＴ 配線 FE
8 H5322A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
9 W1024A 2 WASHER, LOCK
ワッシャ スプリング
6M/M FE
10 M5063H 2 MOTOR, REVERSIBLE
モータ リバーシブル
RM-H6A6ZMR244 OT
11 H4001T 2 HEAD, GEAR
ヘッド ギヤ
6GHA7.5A-Y-1 OT
12 H5296H 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X055 FE
13 W1022A 8 WASHER, LOCK
ワッシャ スプリング
4M/M FE
14 DGQC4200 2 SHAFT
シャフト
FE
15 DGQC4190 2 ROLLER
ローラ
OT
16 K5255H 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005 FE
17 W1040A 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7 FE
18 DGQC4180 2 BKT
ＢＫＴ
FE
19 H5289A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
20 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
21 W1043A 4 WASHER, FLAT
ワッシャ 平
4W- 4 FE
22 DGQC4381 2 SPACER
スペーサ
FE
23 MQC1061 2 PULLEY, ASSY プーリ ＡＳＳＹ OT
26 N1014A 1 NUT, FINE U
ナット ファインＵ
AN00(Uﾅｯﾄ) FE
27 GVC2262 1 SPROCKET
スプロケット
FE
28 N4026A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ FE
30 CLC9051 1 HOLDER
ホルダ
FE
31 H5320A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X010 FE
32 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
33 H4440A 2 BEARING, MINIATURE
ベアリング ミニチュア
DDL-1910ZZ OT
33.1 GVC0141 1 COLLAR
カラー
FE
35 DGQC4710 1 STOPPER
ストッパ
PL
36 DGQC3770 1 BALL SCREW
ボールネジ
OT
37 H5291A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X018 FE
38 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
39 DGQC4830 1 STOPPER
ストッパ
PL
40 H4440A 1 BEARING, MINIATURE
ベアリング ミニチュア
DDL-1910ZZ OT
41 MQC3451 1 HOLDER
ホルダ
FE
24
OUT CONVEYOR(QC) 1/2
アウトコンベア(QC) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
42 H5320A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X010 FE
43 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
44 DGQC0640 1 SPROCKET
スプロケット
OT
45 R2074B 1 RING, LOCKING
リング 締結
UR8X11 OT
46 T20247 1 CHAIN
チェーン
RS25NP 158ﾘﾝｸ OT
47 DGQC3340 1 COLLAR
カラー
FE
48 N1012E 1 NUT
ナット
ANN8-0.75 FE
49 N1014A 1 NUT, FINE U
ナット ファインＵ
AN00(Uﾅｯﾄ) FE
50 W10923 1 WASHER
ワッシャ
WASB13-10-3 OT
51 CLC9051 1 HOLDER
ホルダ
FE
52 H5320A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X010 FE
53 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
54 H4440A 2 BEARING, MINIATURE
ベアリング ミニチュア
DDL-1910ZZ OT
54.1 GVC0141 1 COLLAR
カラー
FE
55 DGQC1050 1 BALL SCREW
ボールネジ
OT
56 H5291A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X018 FE
57 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
58 H4440A 1 BEARING, MINIATURE
ベアリング ミニチュア
DDL-1910ZZ OT
59 MQC3451 1 HOLDER
ホルダ
FE
60 H5320A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X010 FE
61 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
62 DGQC0640 1 SPROCKET
スプロケット
OT
63 R2074B 1 RING, LOCKING
リング 締結
UR8X11 OT
64 DCQC0750 1 RETAINER
押え
FE
65 H5288A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
66 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M FE
67 DGQC4700 1 BKT, SW ＢＫＴ ＳＷ FE
68 H5288A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
69 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
70 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE
71 DCQC3531 1 BKT
ＢＫＴ
FE
72 H5299A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012 FE
73 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
74 DGQC4800 1 BKT, SENSOR
ＢＫＴ センサ
FE
75 H5288A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
76 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
77 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE
78 DCQC3550 1 SW, PHOTOELECTRIC
ＳＷ 光電
OT
