CP-842E-02 PART LIST - 第38页
OUT CONVEYOR(QC) 1/2 アウトコンベア(QC) 1/2 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 155 DGQC4120 2 BOLT, STUD ボルト スタッド FE 156 H5342A 8 BOLT, HEX SOCKET ボルト 六角穴 M08X0…
OUT CONVEYOR(QC) 1/2
アウトコンベア(QC) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
117 DCQC3320 1 SHAFT
シャフト
FE
118 T2026Z 1 CHAIN
チェーン
RS25NP 202ﾘﾝｸ ﾂｷﾞﾃﾘﾝｸﾂｷ OT
119 DGQC4740 1 BKT
ＢＫＴ
FE
120 H5326A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025 ｾﾞﾝﾈｼﾞ FE
121 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M FE
122 ADGQC8110 1 HANDLE, ASSY ハンドル ＡＳＳＹ OT
123 DGQC4610 1 JOINT
ジョイント
FE
124 H2059A 1 PIN, SPRING
ピン スプリング
4ﾟX20 FE
125 H2056A 1 PIN, SPRING
ピン スプリング
4ﾟX14 FE
126 DGQC4760 1 BKT
ＢＫＴ
OT
127 H5300A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015 FE
128 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M- 5-L FE
129 H4123A 1 BEARING
ベアリング
UFL000 FE
130 H5322A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
131 W1024A 2 WASHER, LOCK
ワッシャ スプリング
6M/M FE
132 DGQC4750 1 SHAFT
シャフト
FE
133 H4440A 1 BEARING, MINIATURE
ベアリング ミニチュア
DDL-1910ZZ FE
134 MQC3451 1 HOLDER
ホルダ
FE
135 H5320A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X010 FE
136 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
137 DGQC4770 1 COLLAR
カラー
FE
138 CLN8690 2 SPROCKET
スプロケット
FE
139 N4026A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ FE
140 N1014A 1 NUT, FINE U
ナット ファインＵ
AN00(Uﾅｯﾄ) FE
141 T2017A 1 CHAIN
チェーン
RS25NP 62ﾘﾝｸ ｴﾝﾄﾞﾚｽ OT
142 S1023A 3 CIR-CLIP
サークリップ
ST-EW- 5 OT
143 W10925 3 WASHER
ワッシャ
WSB12-6-1 OT
144 H3053S 6 BUSHING
ブシュ
DBS0605-12F OT
145 S3033A 3 SPROCKET
スプロケット
RS25-13T 1ｶﾞﾀ OT
146 DGQC4790 2 SHAFT
シャフト
FE
147 DGQC4780 1 SHAFT
シャフト
FE
148 N1082A 3 NUT, HEX
ナット 六角
M 5 P=0.8 FE
149 W1023A 3 WASHER, LOCK
ワッシャ スプリング
5M/M FE
150 W1044A 3 WASHER, FLAT
ワッシャ 平
4W- 5 FE
151 DGQC4650 1 BRIDGE ブリッジ FE
152 DGQC4070 1 BLOCK
ブロック
FE
153 H5336A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X090 FE
154 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
27

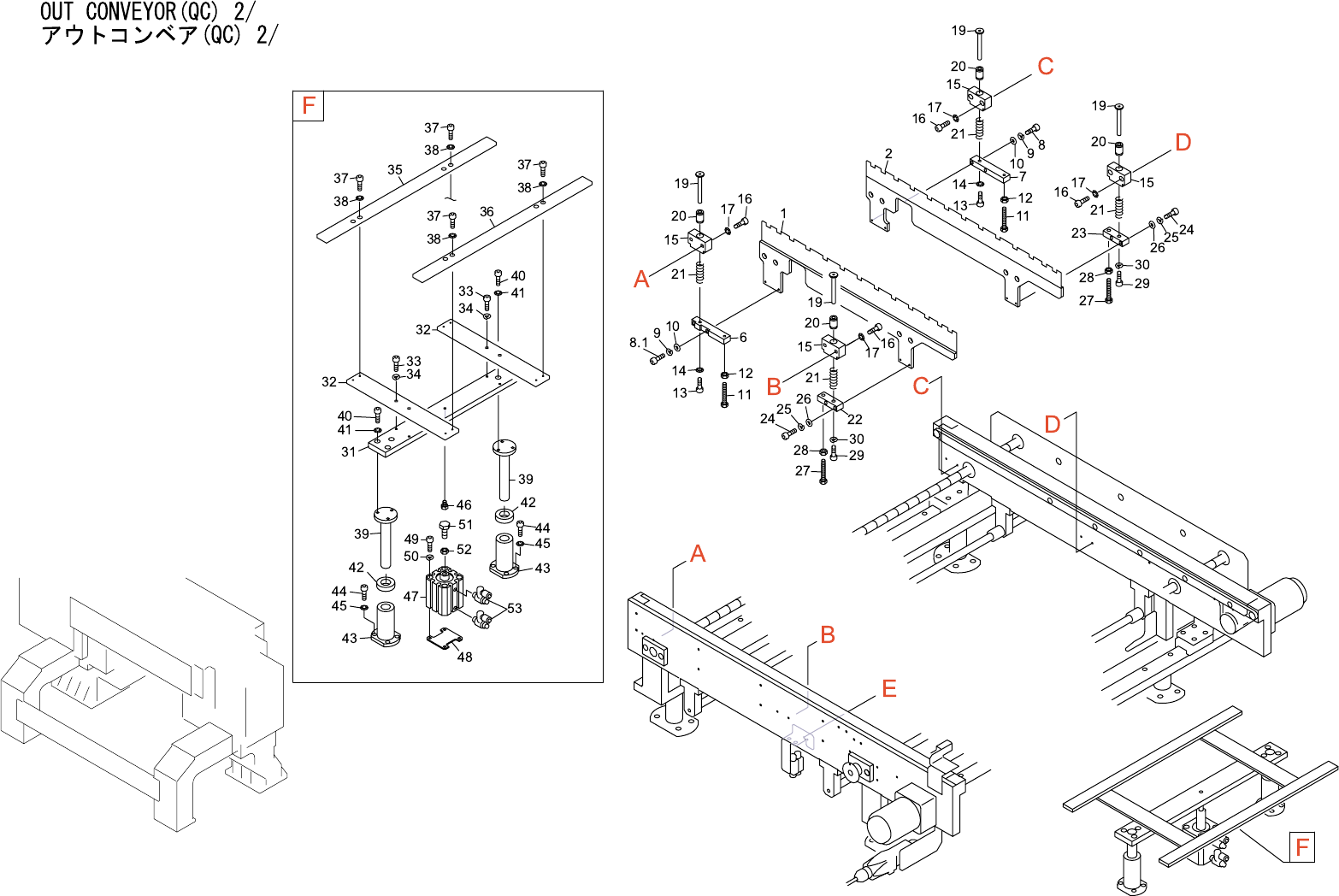

OUT CONVEYOR(QC) 1/2
アウトコンベア(QC) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
155 DGQC4120 2 BOLT, STUD
ボルト スタッド
FE
156 H5342A 8 BOLT, HEX SOCKET
ボルト 六角穴
M08X025 FE
157 W1025A 8 WASHER, LOCK
ワッシャ スプリング
8M/M FE
158 N1099T 8 NUT, HEX
ナット 六角
M16 P=1.5 FE
159 W1059A 8 WASHER, FLAT
ワッシャ 平
16M/MX3.0X30(1W-16) FE
160 DGQC4690 2 BOLT, STUD
ボルト スタッド
FE
161 H5342A 8 BOLT, HEX SOCKET
ボルト 六角穴
M08X025 FE
162 W1025A 8 WASHER, LOCK
ワッシャ スプリング
8M/M FE
163 DGQC4330 1 BEARING, SLIDE
ベアリング スライド
OT
164 H5277A 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X012 FE
165 W1010A 6 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
166 DGQC4680 1 BKT
ＢＫＴ
FE
167 H5287A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ FE
168 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
169 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
170 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
171 DGQC4660 1 BRIDGE ブリッジ FE
172 DGQC4050 1 BLOCK
ブロック
FE
173 H5336A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X090 FE
174 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
175 DGQC4330 1 BEARING, SLIDE
ベアリング スライド
OT
176 H5277A 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X012 FE
177 W1010A 6 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
178 DGQC4670 1 BKT
ＢＫＴ
FE
179 H5287A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ FE
180 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
181 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
182 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
183 DCQC0331 2 PULLEY, MOTOR プーリ モータ OT
184 N4028A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X006 ｸﾎﾞﾐｻｷ FE
185 CSQC1340 1 SW, PHOTOELECTRIC
ＳＷ 光電
OT
186 K5228A 2 SCREW, C/R PAN
小ネジ 十穴鍋
M03X015 ﾆｯｹﾙﾒｯｷ FE
187
W1021A
2
WASHER, LOCK
ワッシャ スプリング
3M/M
FE
