CP-842E-02 PART LIST - 第63页
53
OUT CARRIER(QK) 1/3
アウトキャリア(QK) 1/3
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
77 H21165 2 PIN, PARALLEL
ピン 平行
MS3-6 FE
78 DGQK4520 1 DOG
ドッグ
FE
79 H5274A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
80 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
81 DGQK4510 1 DOG
ドッグ
FE
82 H5274A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
83 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
84 CSQC4591 5 DOG
ドッグ
FE
85 H5274A 10 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
86 W1021A 10 WASHER, LOCK
ワッシャ スプリング
3M/M FE
87 DGQK4270 1 PLATE
プレート
FE
88 H5274A 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
89 W1010A 8 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
90 H21164 4 PIN, PARALLEL
ピン 平行
MS3-8 FE
91 S30205 5 SPRING
スプリング
WR6-25 FE
92 H2053A 5 PIN, SPRING
ピン スプリング
3ﾟX25 FE
93 DGQK4140 1 PLATE
プレート
AL
94 N4023A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X010 ｸﾎﾞﾐｻｷ FE
95 N1076A 2 NUT, HEX
ナット 六角
M 3 P=0.5 FE
96 ADCQK8010 7 PIN, CLAMP ピン クランプ OT
97 H5273A 14 BOLT, HEX SOCKET
ボルト 六角穴
M03X005 FE
98 W1010A 14 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
99 DGQK4130 1 PLATE
プレート
AL
100 N4023A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X010 ｸﾎﾞﾐｻｷ FE
101 N1076A 2 NUT, HEX
ナット 六角
M 3 P=0.5 FE
102 ADCQK8010 6 PIN, CLAMP ピン クランプ OT
103 H5273A 12 BOLT, HEX SOCKET
ボルト 六角穴
M03X005 FE
104
W1010A
12
WASHER, CONICAL
ワッシャ 皿
M- 3-L
FE
52
53

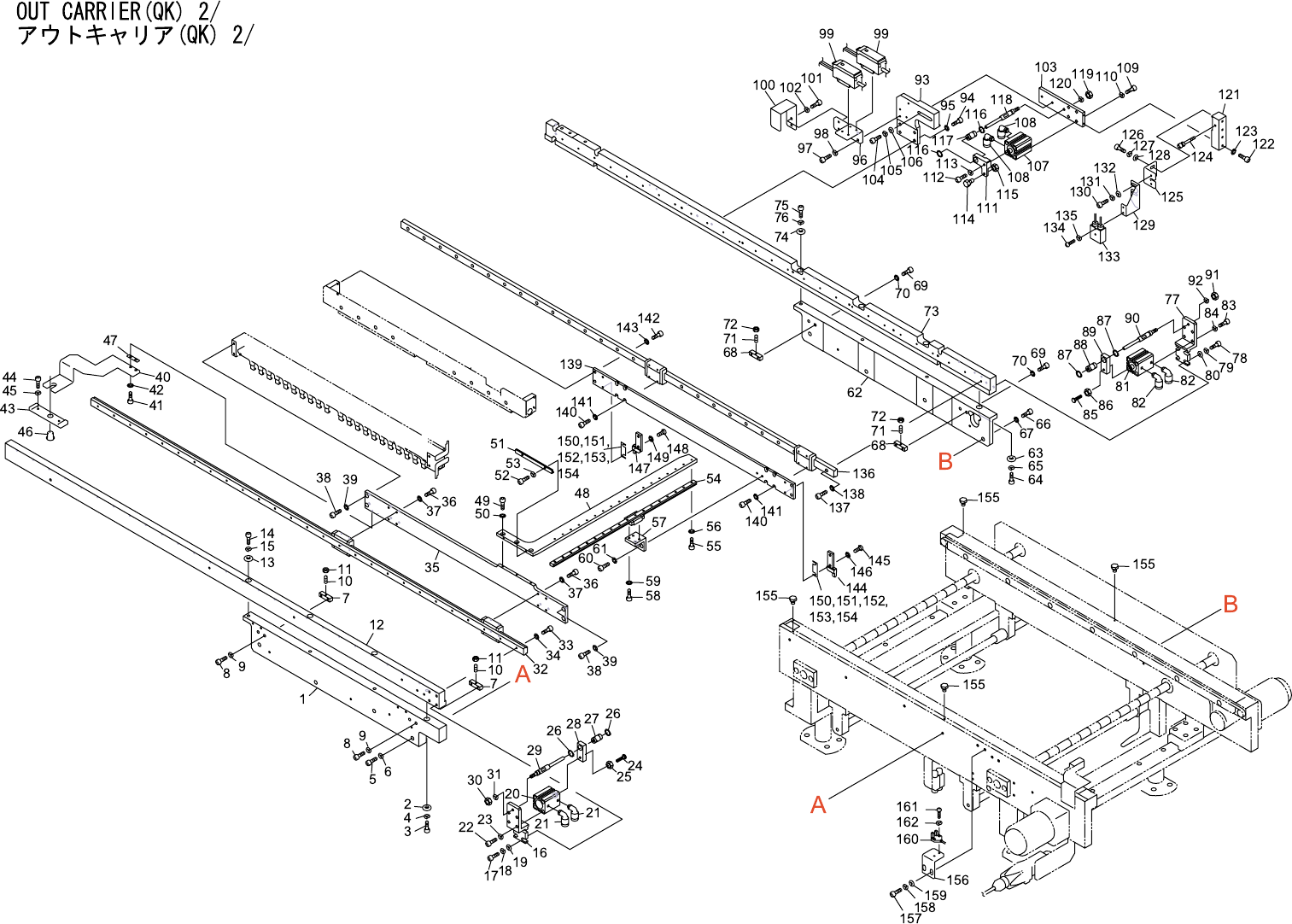

OUT CARRIER(QK) 2/
アウトキャリア(QK) 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DGQK4260 1 BKT
ＢＫＴ
FE
2 CSQC4810 1 WASHER
ワッシャ
FE
3 H5330A 1 BOLT, HEX SOCKET
ボルト 六角穴
M06X040 FE
4 W1024A 1 WASHER, LOCK
ワッシャ スプリング
6M/M FE
5 H5327A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X030 FE
6 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M FE
7 CSQC4470 2 BLOCK
ブロック
FE
8 H5293A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X025 FE
9 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
10 N4024A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X012 ｸﾎﾞﾐｻｷ FE
11 N1076A 2 NUT, HEX
ナット 六角
M 3 P=0.5 FE
12 DGQK4210 1 RAIL
レール
FE
13 CSQC4810 3 WASHER
ワッシャ
FE
14 H5331A 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X045 FE
15 W1024A 3 WASHER, LOCK
ワッシャ スプリング
6M/M FE
16 DGQK4390 1 BKT, CYLINDER
ＢＫＴ シリンダ
FE
17 H5301A 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X018 FE
18 W1023A 4 WASHER, LOCK
ワッシャ スプリング
5M/M FE
19 W1044A 4 WASHER, FLAT
ワッシャ 平
4W- 5 FE
20 S2121R 1 CYLINDER, AIR
シリンダ エアー
CQSB16-15D OT
21 Y3079N 2 UNION, ELBOW
ユニオン エルボ
KQ2L06-M5 OT
22 H5263B 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X016 FE
23 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
24 H5120M 1 BOLT
ボルト
STBB4-15 FE
25 N1080A 1 NUT, HEX
ナット 六角
M 4 P=0.7 FE
26 S1031A 2 CIR-CLIP
サークリップ
STW 10 FE
27 H4287T 1 BEARING, SLIDE
ベアリング スライド
LM05UU OT
28 DGQK4400 1 BKT
ＢＫＴ
FE
29 DCQK0462 1 BAR, GUIDE バー ガイド FE
30 N1082A 1 NUT, HEX
ナット 六角
M 5 P=0.8 FE
31 W1023A 1 WASHER, LOCK
ワッシャ スプリング
5M/M FE
32 DGQK3140 1 GUIDE, RAIL
ガイド レール
SEB15AUU2-T1-1120 OT
33 H5276A 27 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
34 W1010A 27 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
35 DGQK4240 1 PLATE
プレート
FE
36 H5274A 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
37 W1010A 8 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
38 H5287A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ FE
54
