P-0309-002 - 第157页

Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 1 4U200335 UNIT_POWER 1 G2 1091401700-001 2 4U200267 UNIT_POWER 1 G4 1091401700-002 3 4U200255 UNIT_POWER 1 G7 1091401700-003 4 4U200332 UNIT_POWER 1 G1 1091401700-004 5 4…

100%1 / 378
Fig. D4-1
DC
電源
DC Power
0912-002

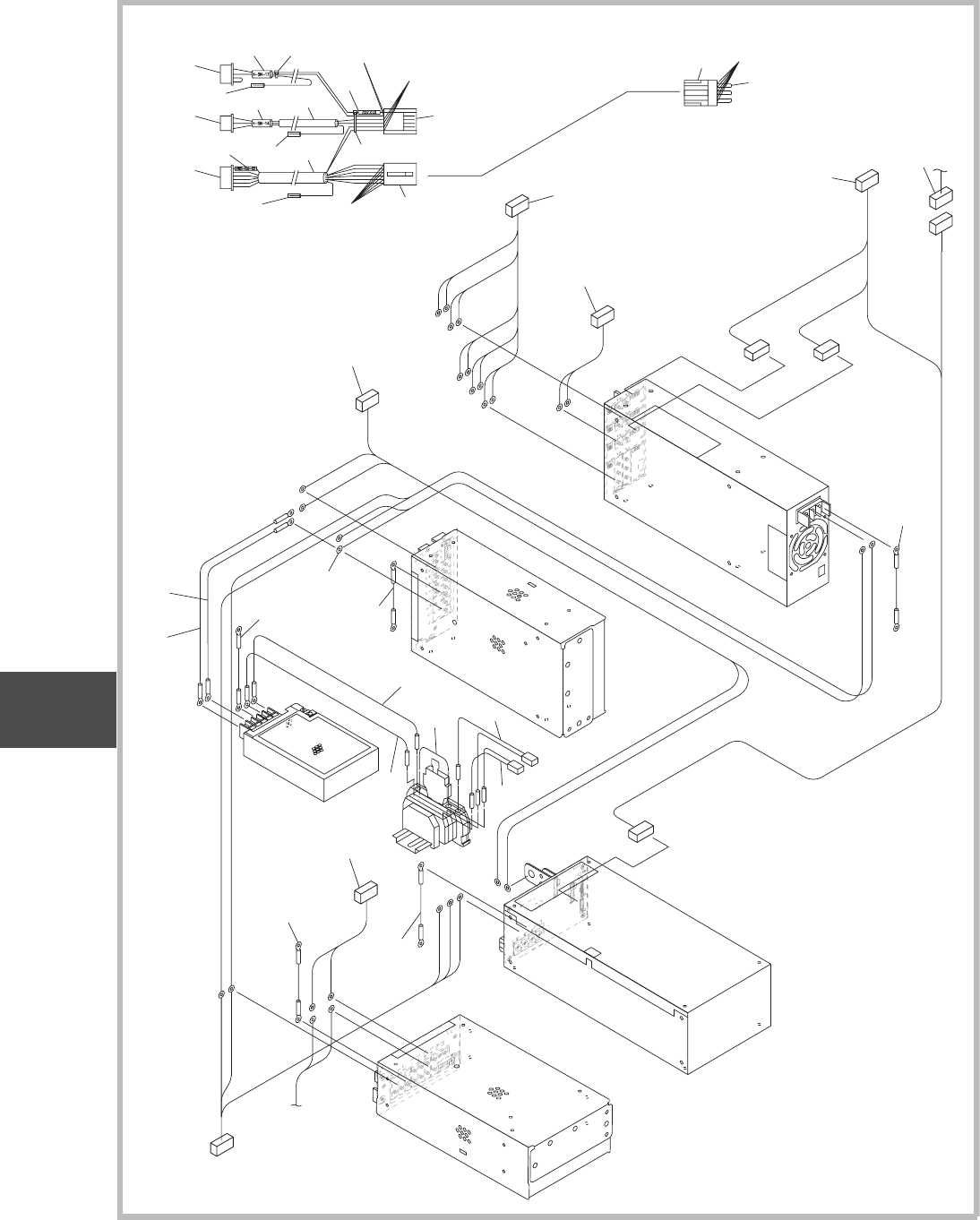

Fig. D4 DC
電源部
DC POWER SUPPLY SECTION
B
A
DETAIL”B”
DETAIL”A”
10
7
7
14
13
12
1
1
6
56
2
70
5
6
1
3
4
71
72
31
32
32
30
34
31
31
34
54
55
52
53
50
51
5
54
55
52
53
50
51
M174
M173
M172
M171
MX171
15
30
30
31
33
57
58
UNIT-3
Fig. D4
DC POWER
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
1 4U200335 UNIT_POWER 1 G2 1091401700-001
2 4U200267 UNIT_POWER 1
G4 1091401700-002
3 4U200255 UNIT_POWER 1
G7 1091401700-003
4 4U200332 UNIT_POWER 1
G1 1091401700-004
5 4M130033 MOTOR DC 2
M173,174 1091401700-005
6 23M00069 ACCESSORY_MOT_M 4
1091401700-006
7 23L10063 ACCESSORY_P_C_B 4
1091401700-007
10 211FC728 BRACKET 1
1091401700-010
11 211FD872 BRACKET 1
1091401700-011
12 4C100052 CAPACITOR SPECIAL 1
1091401700-012
13 211FE675 BRACKET 1
1091401700-013
14 0914B705 BOX 1
1091401700-014
15 0914B70D COVER 1
1091401700-015
30 221DA062 MACHINE SCREW 14
1091401700-030
31 221DA051 MACHINE SCREW 10
1091401700-031
32 221DA018 MACHINE SCREW 8
1091401700-032
33 221DA221 ROHS:MACHINE SCREW 4 1091401700-033
34 221DA114 MACHINE SCREW 8
1091401700-034
50 23K10421 CASE,CONN 2
1091401700-050
51 4J300191 CABLE JOINT,TERMINAL 4 1091401700-051
52 23N20106 TUBE WIRING 2
1091401700-052
53 23N20103 TUBE WIRING 2
1091401700-053
54 23N20105 TUBE WIRING 2
1091401700-054
55 23N30737 ACCESSORY,WIRING(M 2
1091401700-055
56 4W204749 CORD(FAN-POWER) 1
1091401700-056
57 23K10263 CASE_CONN 4
1091401700-057
58 4J300193 CABLE JOINT TERMINAL 8 1091401700-058
70 4U200288 UNIT_POWER 1
1091401700-070
71 0914B70J 5V_FUSE_SET 1
1091401700-071
72 4S301008 FUSE 250V 1.6A 1
1091401700-072
Fig. D4
0912-002
Fig. D4-1
UNIT-3
Fig. D4
DC POWER
SIGMA-G4DA
