Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE D01 0948C108 CHUTE2KL 1 109480210G-001 D02 0948C109 CHUTE2KR 1 109480210G-002 D03 4M140178 MOTOR_STEPPING 2 109480210G-003 D04 223Q0663 PULLEY_TIMING 4 109480210G-004 D05 …
Fig. H1-14
可動シュート
A2
Moved Chute A2
0912-002
Fig. H1
デュアルコンベア部
DUAL CONVEYOR SECTION
D20
D14
D15
D23
D17
D18
D16
D24
D22
D21
D17
D18
D16
D07
D05
D01
D03
D06
D08
D04
D04
D04
D24
D22
D21
D06
D04
D07
D13
D03
D02
D23
D15
D14
D20
D05
D17
D18
D16
D09
D17
D18
D19
D12
D18
D17
D19
D17
D18
D16
D11
D10
UNIT-7
Fig. H1
CONVEYOR
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
D01 0948C108 CHUTE2KL 1 109480210G-001
D02 0948C109 CHUTE2KR 1
109480210G-002
D03 4M140178 MOTOR_STEPPING 2
109480210G-003
D04 223Q0663 PULLEY_TIMING 4
109480210G-004
D05 223Q0749 PULLEY_TIMING 2
109480210G-005
D06 223M0059 PULLEY_FLAT 4
109480210G-006
D07 223L0384 BELT_TIMING 2
109480210G-007
D08 0948C417 MBRACKET(2L) 1
109480210G-008
D09 0917C40Q RSENSORBRACKET 1
109480210G-009
D10 0917C40P LSENSORBRACKET 1
109480210G-010
D11 0948250G ASSY_SENSOR 1
109480210G-011
D12 0948250J ASSY_SENSOR 1
109480210G-012
D13 0948C418 MBRACKET(2R) 1
109480210G-013
D14 221HA005 WASHER 4
109480210G-014
D15 221HA105 WASHER 4
109480210G-015
D16 221AA006 ROHS_HEX-SCT 8
109480210G-016
D17 221HA003 WASHER 12
109480210G-017
D18 221HA103 WASHER 12
109480210G-018
D19 221DA013 MACHINE_SCREW 4
109480210G-019
D20 221CA005 SET_SCREW 4
109480210G-020
D21 221AA017 ROHS_HEX-SCT 4
109480210G-021
D22 221HA104 WASHER 4
109480210G-022
D23 221FA009 NUT_HEX 4
109480210G-023
D24 221HA004 WASHER 4
109480210G-024
Fig. H1
0912-002
Fig. H1-14
UNIT-7
Fig. H1
CONVEYOR
SIGMA-G4DA
SIGMA-G4DB
SIGMA-G4DC

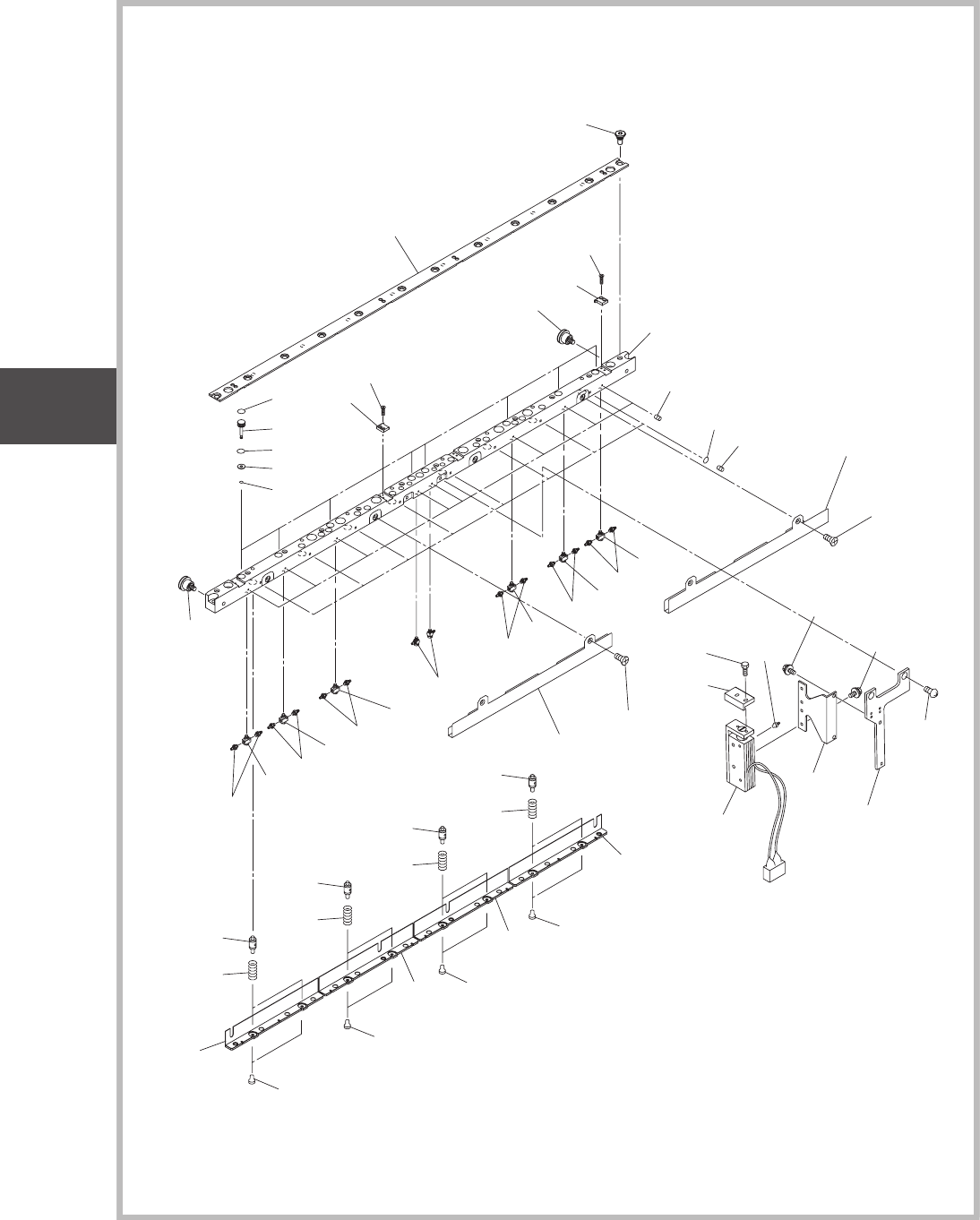

Fig. H1-15
可動シュート
B2
Moved Chute B2
0912-002
Fig. H1
デュアルコンベア部
DUAL CONVEYOR SECTION
E27
E27
E27
E27
E07
E05
E04
E16
E36
E13
E16
E13
E16
E13
E16
E13
E18
E18
E18
E18
E18
E19
E17
E17
E17
E17
E17
E17
E02
E10
E
1
1
E09
E12
E08
E03
E02
E01
E29
E06
E14
E15
E28
E22
E20
E19
E21
E35
E23
E33
E31
E34
E34
E24
E25
E31
E24
E25
E32
E14
E30
E30
E18
E26
UNIT-7
Fig. H1
CONVEYOR
