1．据付

1-1

1 据付

1．据付

マウンタの据付

設置条件

マウンタは、下記の条件を満たす場所に設置してください。

移動、接続の作業は電源を切った状態で行なってください。通電状態での作業は感電の

恐れがあります。

■周囲温度：精度保証 23±2℃

機能保証 +5～+40℃

（24 時間を超える平均気温が 35℃以下の範囲とする）

■相対湿度： 45%～60%(結露無きこと)

■雰囲気：ちり、ほこり、腐食性ガス等がないこと。

■床：平坦であり、運転時に振動しないよう十分な強度があること。

■電源： AC200V±10%(3 相)、50/60Hz

*電源トランス（オプション）により 208V､220V､240V､380V､

400V､415V､440V対応可

消費電力：1.5kW

設備容量：4.0kVA

漏洩電流：20mA以下

*本機の設備ラインにノイズ源となる設備

がある場合は、その設

備とは電源および接地アースを共用しないでください。

電源は配電盤から別系統でとり、アースは単独でとってくださ

い。

ノイズ源となる設備：コンプレッサ、溶接機、有接点開閉のハンダ槽、リフロー炉等。

警告

1．据付

マシンの吊り下げ方法

マシンを吊り下げる場合は、必ずボルトを使用してください。

■ 推奨ボルトサイズ

● Type 1 (M30xP3.5)

● Type 2 (M30xP3.5)

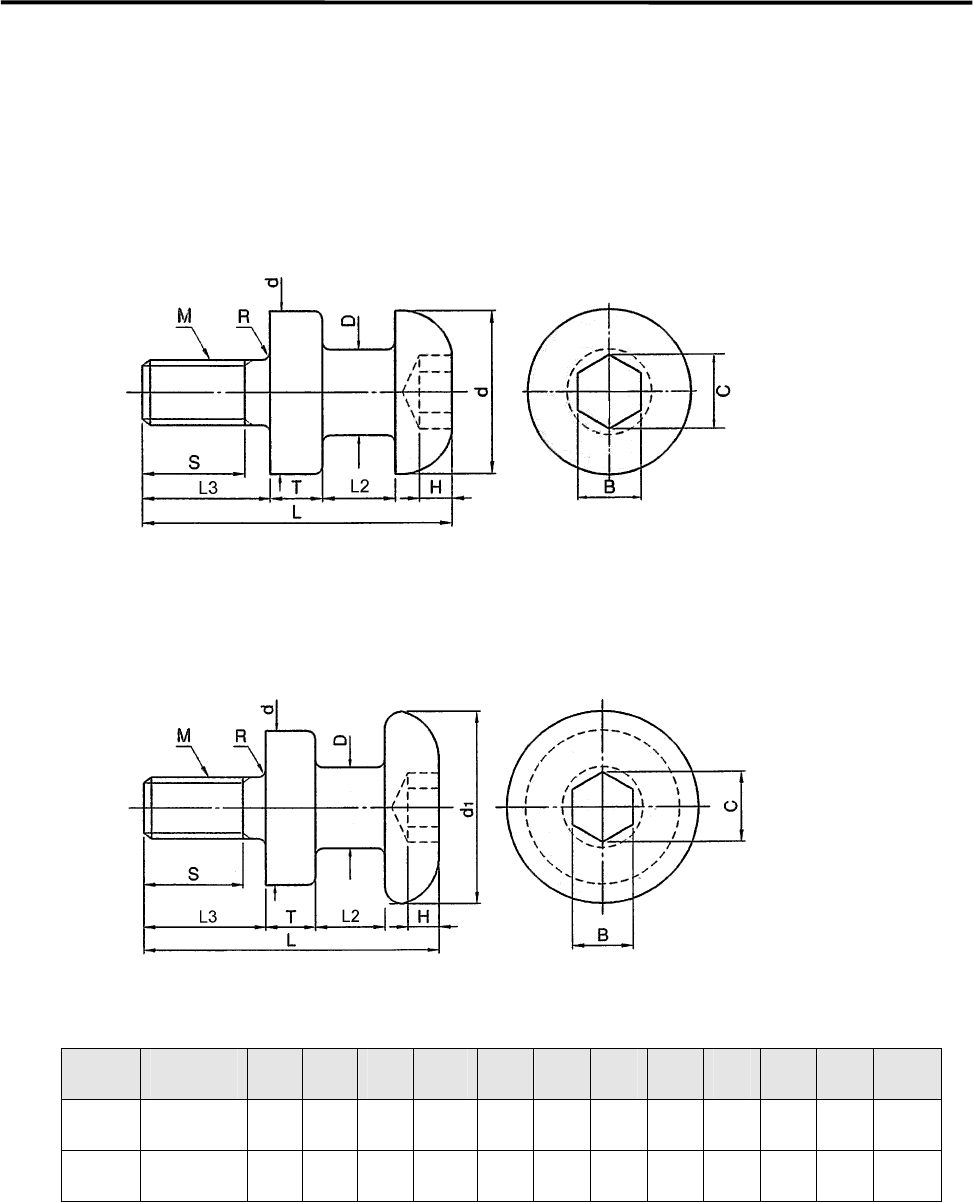

Type M×P D d d1 L L2 L3 S T R H B C

1 30×3.5 36 68 -- 131 30 56 48 22 3 16 22 25.6

2 30×3.5 36 68 88 141 40 56 48 22 3 16 22 25.6

[単位：mm]
