1．据付

④ 水平出しの後、再度マウンタの搬送高さが確保されているか確認します。確認後、アジ

ャストフットのナットをロックします。

【NOTE】アジャストフットのナットをロックする際は、呼び寸法 46mm のメガネレンチを使用します。

⑤ ヘッドをＸ－Ｙシャフトに固定している固定具を取り外します。

⑥ 電源コード、アースを接続します。マウンタにノイズの影響を及ぼす恐れのある機器とは、

必ず別系統で接続してください。

⑦ マウンタ後部にあるエアーレギュレータのエアーカプラに、供給側エアーカプラ 65SN ま

たは、85SN（日東工器）相当品を下図の要領で接続します。配管後、エアーレギュレー

タの指示圧力が 0.5MPa（5.1 ㎏ｆ/c ㎡）を示していることを確認してください。

供給側エアーカプラ

65SN/85SN(日東工器)相当品

エアーレギュレータ

エアーカプラ

1．据付

据付補足説明

生産ラインを構築する際、マウンタのレベル調整とライン出しを同時に行なうケースがあり

ますが、マウンタのレベルを維持した状態で位置を微調整する場合、アイパルスではマ

ウンタをライン上に粗位置決めした後、油圧ジャッキとプレートを 4 セット使用してレベル

出しと位置の微調整を行ないます。

【手順】

① ベースプレート 1 とベースプレート 2 の間に潤滑の為グリスを塗ります。

② プレートのセットをマウンタのジャッキアップポイント（4 ヶ所）付近に配置します。

③ 各プレートのセットにジャッキを置き、マウンタをジャッキアップします。

④ マウンタのレベル調整を行ないます。

⑤ ジャッキアップした状態のまま、位置の微調整を行ないます。（プレート間に塗ったグリス

により、マウンタを動かす事が可能です。）

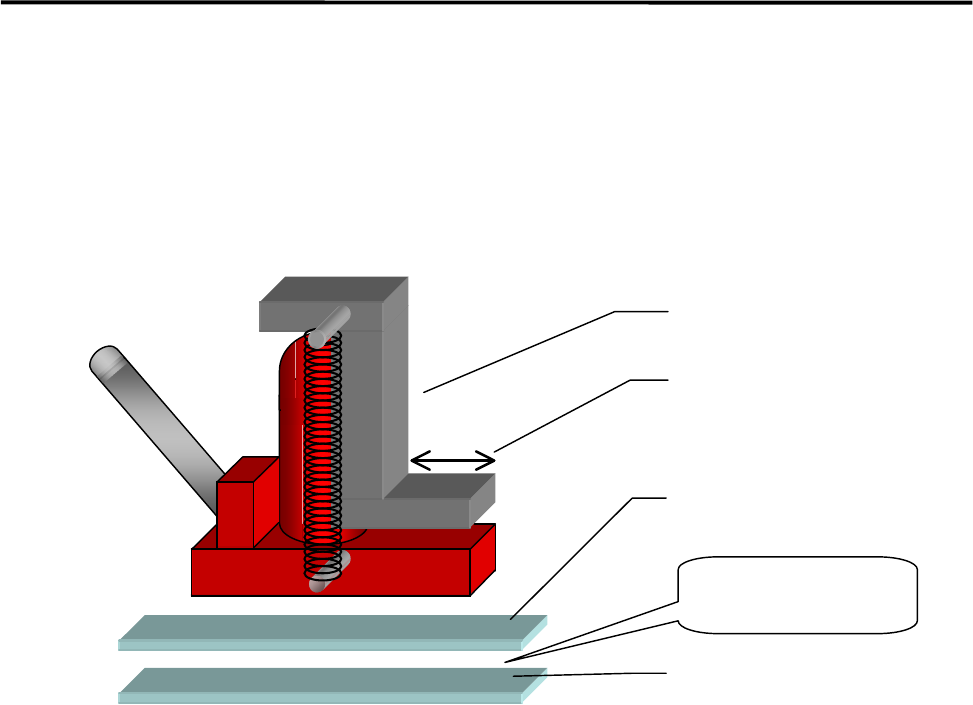

油圧ジャッキ

ベースプレート 1

ベースプレート 2

プレート間にグリス

を塗る。

爪部奥行

1．据付

1-1

【NOTE】油圧ジャッキは以下の条件を満足する物を使用します。

許容荷重：1.5 トン以上

爪部寸法：奥行き 100mm 以上

Part Name

Part No. 備考

PLATE,BASE LG0-M8911-00X プレート 1、2 用

ジャッキアップ

ポイント（拡大）

ジャッキアップポイント

前側/後側各 2 箇所

（ジャッキアップ時はカバ

ーを外します。）
