1．据付
1-1
2
マウンタの前後工程
前後工程の接続
マウンタの前後工程設備が弊社製でないものを接続する場合には、下図に示すように接
続してください。後工程からの出力は、無電圧出力(リレー等)が適当です。
標準仕様： 下図一点鎖線より上側のみ
SMEMA 規格インターフェイス仕様： 下図全体
＊入力回路
＊入力回路
搬送許可 COM
2
1
CN2 CN1
後工程設備
ケーブル側コネクタ
AMP 社製
206044-1(プラグ)
66099-2 相当(ピン)
206070-1(ケーブルクランプ)
マウンタ側コネクタ
AMP 社製
206043-1(リセプタクル)
前工程設備
搬送許可
搬送許可 COM
2.2K Ω
10K Ω
10K Ω
10K Ω
10K Ω
＊入力回路
COM
入力端子
+5V
搬送要求
DC30V 1A 以下
AC100V 0.5A 以下
リレー出力
リレー出力
搬送許可
搬送要求
搬送要求 COM
3
4
搬送要求 COM
2
1
3
4
1．据付
1-1
3
搬入シーケンス（標準仕様）
① 搬入可能状態で、前工程装置への搬送許可(MACHINE NOT READY)出力を ON
します。
② 前工程装置への搬送許可(MACHINE NOT READY)出力および入口センサがとも
に ON となった時点で搬送コンベアを ON します。
③ 入口センサ ON で前工程装置への搬送許可(MACHINE NOT READY)出力を
OFF します。
④ 到着センサ ON で搬送コンベアを OFF します。
⑤ 搬送コンベア ON 後、10 秒以内に到着センサが ON しない場合、あるいは入口セン
サが OFF しない場合は搬送エラーを出力します。
⑥ エラー後の Start ボタン押下によりエラー前の動作を継続します。
1．据付
1-1
4

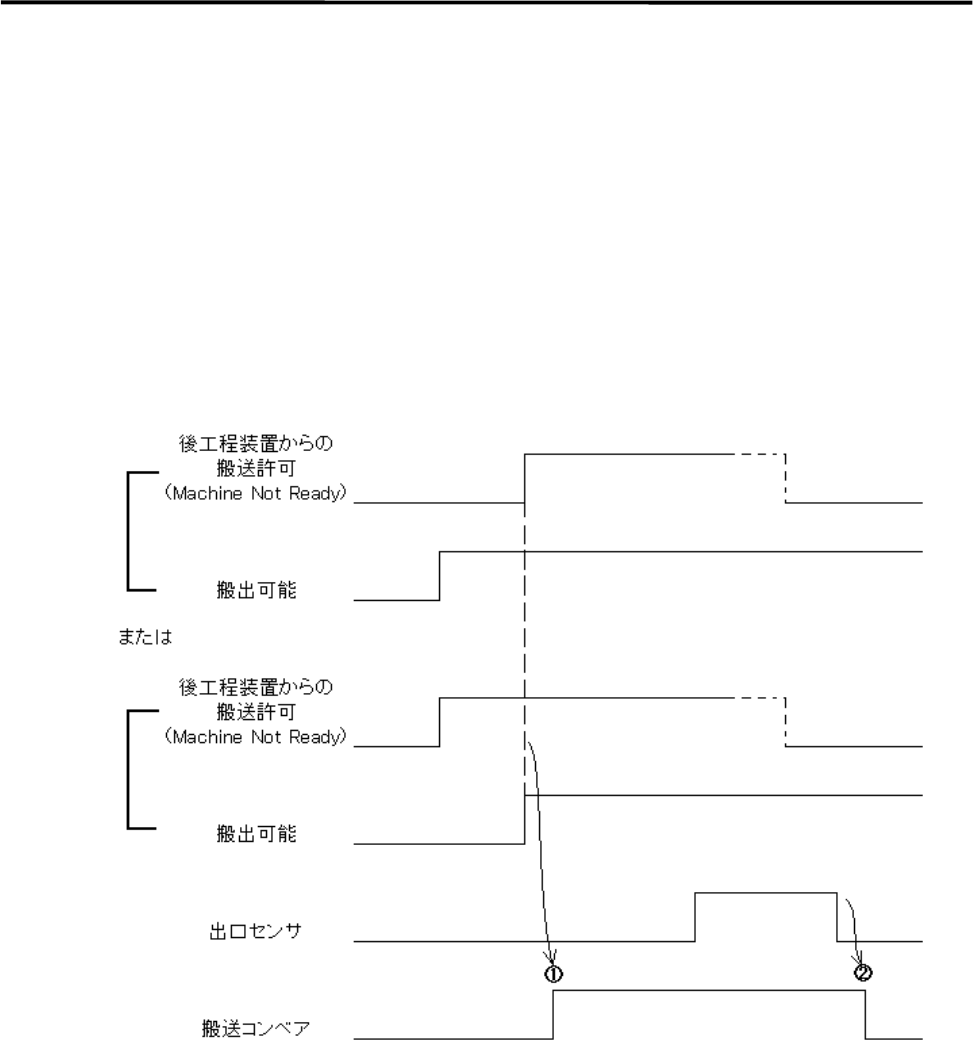

搬出シーケンス（標準仕様）
① 搬出可能状態で後工程装置からの搬送許可(MACHINE NOT READY)入力が ON
すると搬送コンベアを ON します。
② 基板が出口センサに到着し ON した後、基板が通過し OFF すると搬送コンベアを
OFF します。
③ 搬送コンベア ON 後、10 秒以内に出口センサが ON しない場合、あるいは出口セン
サが ON した後に OFF しない場合は搬送エラーを出力します。
④ エラー後の Start ボタン押下によりエラー前の動作を継続します。
