3．機械部
3-18
フランジシール
ノズルのフランジ下面は、画像処理時の誤認識を防ぐ為非反射の黒色皮膜で覆われて
いますが、更に皮膜を保護する為にフランジシールが貼られています。ANC 交換を伴う
長期間の使用によってフランジシールに傷が付いたり、光を反射する様になると、その部
分が画像に写り込んで画像認識エラーの原因となる場合があります。
その場合は、次の手順でフランジシールを貼り替えてください。
【手順】
① 古いフランジシールを丁寧に剥がし、フランジ下面（接着面）の汚れ、油、ほこり、水分等
を工業用アルコールできれいに取り除きます。なおフランジシールを剥がす際は、皮膜
の傷付き防止の為刃物やピンセットを使用しないでください。
② フランジシール貼り治具（オプション）のリングを上方向にスライドさせて、そのまま時計方
向に回します。
③ ピンセットを使用してフランジシールを剥離紙からはがします。
④ シールの粘着面を上向きにして治具に入れます。粘着面を手で触らないでください。
⑤ シールがリングの底面に平らについたか確認します。
⑥ ノズルを下向きの姿勢で治具に挿入します。
⑦ ノズルを治具に押し付けたままリングを反時計方向に回し、そのまま下方向にスライドさ
せてノズルフランジとフランジシールを密着させます。
【NOTE】 シールは油、水に濡らすとはがれやすくなりますので、濡れた場合には乾いた綿棒でし
っかり拭き取ってください。
【NOTE】 フランジシールは三種類あります。下記ノズル対応表をご参照ください。

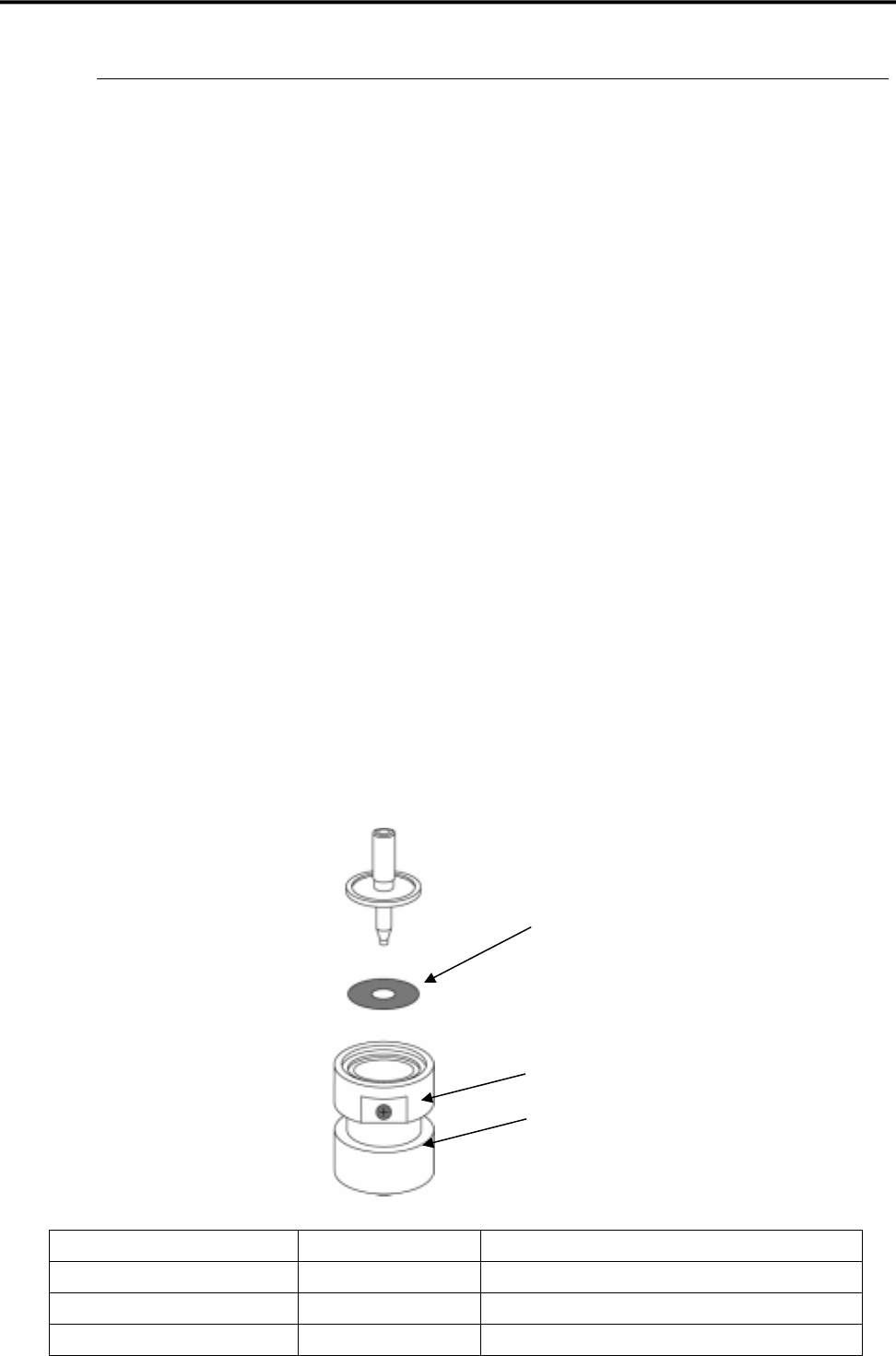

フランジシール
リング
フランジシール貼り治具
フランジシール部品番号 部品名 対象ノズル
LG0-M77A6-000 FLANGE SEAL 1 M001～M005,M012,M013,M021,M022
LG0-M77A7-000 FLANGE SEAL 2 M006,M017,M018,M019
LG0-M77A8-000 FLANGE SEAL 3 M020
3．機械部
3-19
カメラ
カメラのミラーとレンズについて
固定カメラのハーフミラー/レンズ/レンズフィルタ、スキャンカメラのミラー/レンズの表面
にグリスやホコリ等の汚れが付着したり、落下した部品やゴミ等が残っていると、誤認識や
認識エラーの原因となる恐れがあります。ミラーやレンズは毎日点検し、必要に応じて清
掃を行ない、常に落下物や付着物の無い状態を保つ様心がけてください。
【NOTE】 カメラの種類により、清掃対象部位が異なります。（下表参照。○：清掃対象、×：無）
また、機種、オプション仕様によりカメラ構成は異なります。
固定カメラ（M4e/M4s） 溶剤
スキャン
カメラ
FC05 FC03 FC02
工業用
アルコール
レンズクリーナ
液（注 1）
ハーフミラー × ○ ○ × 使用可 使用可（注 2）
レンズ ○ ○ ○ × 使用可 使用可
レンズフィルタ × × × ○ 使用可 使用可
ミラー ○ × × × 使用可 使用可
注 1：標準付属品のレンズクリーナーセットに含まれています。
注 2：ハーフミラーの上側の面のみにご使用ください。
■ レンズクリーナーセット
Part Name
Part No. 備考
LENS CLEANER SET LG0-M89A4-00X レンズクリーナーセット
スキャンカメラの清掃
スキャンカメラのレンズとミラーの汚れは、ブロワーブラシによるエアーブローで取り除くか、
又は綿棒等糸屑の出ない軟らかい物で軽く乾拭きしてください。ティッシュペーパーで拭
くなど、指の力が直接にかかる方法は避けてください。エアーブロー又は乾拭きで汚れが
取り除けない場合は、ごく少量の溶剤で綿棒を湿らせて汚れを拭き取り、その後乾いた
綿棒で乾拭きし、溶剤や汚れの拭き取り残しが無いようにしてください。なお溶剤はレン
ズとミラーに直接塗布しないでください。
ミラー
LED
照明
LED
照明
スキャンカメラ本体
レンズ
スキャンカメラ側面図
3．機械部
3-20
【NOTE】 スキャンカメラのミラーは、表面蒸着ミラーとなっており、非常に傷つきやすい為、傷がつ
かないように細心の注意を払って清掃してください。また液体クリーナ、有機溶剤等は使
用しないでください。
【NOTE】 清掃の際は、手や綿棒等が LED 照明に触れない様ご注意願います。不用意に触れると、
照明の光軸が変化して、画像認識結果に影響が出る恐れがあります。
固定カメラの清掃（M4e/M4s）
固定カメラ上のハーフミラー、レンズ、レンズフィルタの汚れや落下物（部品やゴミ等）は、
ブロワーブラシによるエアーブローで取り除くか、又は綿棒等糸屑の出ない軟らかい物で
軽く乾拭きしてください。ティッシュペーパーで拭くなど、指の力が直接にかかる方法は
避けてください。
グリスの様な付着性のある汚れなど、エアーブロー又は乾拭きで汚れが取り除けない場
合は、ごく少量の溶剤で綿棒を湿らせて汚れを拭き取り、その後乾いた綿棒で乾拭きし、
溶剤や汚れの拭き取り残しが無いようにしてください。なお溶剤はハーフミラー、レンズ、
レンズフィルタに直接塗布しないでください。
ハーフミラー（注）
拡散プレート
固定カメラ本体
レンズ
レンズフィルター（注）
LED
照明
LED
照明
マウンタ前側
マウンタ後側
固定カメラ側面図
【NOTE】 注：固定カメラの種類により、ハーフミラーとレンズフィルタの有無が異なります。
【NOTE】 ハーフミラーは非常に傷つきやすい為、傷がつかないように細心の注意を払って清掃し
てください。また有機溶剤等は使用しないでください。
【NOTE】 清掃の際は、手や綿棒等が LED 照明に触れない様ご注意願います。不用意に触れると、
照明の光軸が変化して、画像認識結果に影響が出る恐れがあります。
