3．機械部
3-20
【NOTE】 スキャンカメラのミラーは、表面蒸着ミラーとなっており、非常に傷つきやすい為、傷がつ
かないように細心の注意を払って清掃してください。また液体クリーナ、有機溶剤等は使
用しないでください。
【NOTE】 清掃の際は、手や綿棒等が LED 照明に触れない様ご注意願います。不用意に触れると、
照明の光軸が変化して、画像認識結果に影響が出る恐れがあります。
固定カメラの清掃（M4e/M4s）
固定カメラ上のハーフミラー、レンズ、レンズフィルタの汚れや落下物（部品やゴミ等）は、
ブロワーブラシによるエアーブローで取り除くか、又は綿棒等糸屑の出ない軟らかい物で
軽く乾拭きしてください。ティッシュペーパーで拭くなど、指の力が直接にかかる方法は
避けてください。
グリスの様な付着性のある汚れなど、エアーブロー又は乾拭きで汚れが取り除けない場
合は、ごく少量の溶剤で綿棒を湿らせて汚れを拭き取り、その後乾いた綿棒で乾拭きし、
溶剤や汚れの拭き取り残しが無いようにしてください。なお溶剤はハーフミラー、レンズ、
レンズフィルタに直接塗布しないでください。
ハーフミラー（注）
拡散プレート
固定カメラ本体
レンズ
レンズフィルター（注）
LED
照明
LED
照明
マウンタ前側
マウンタ後側

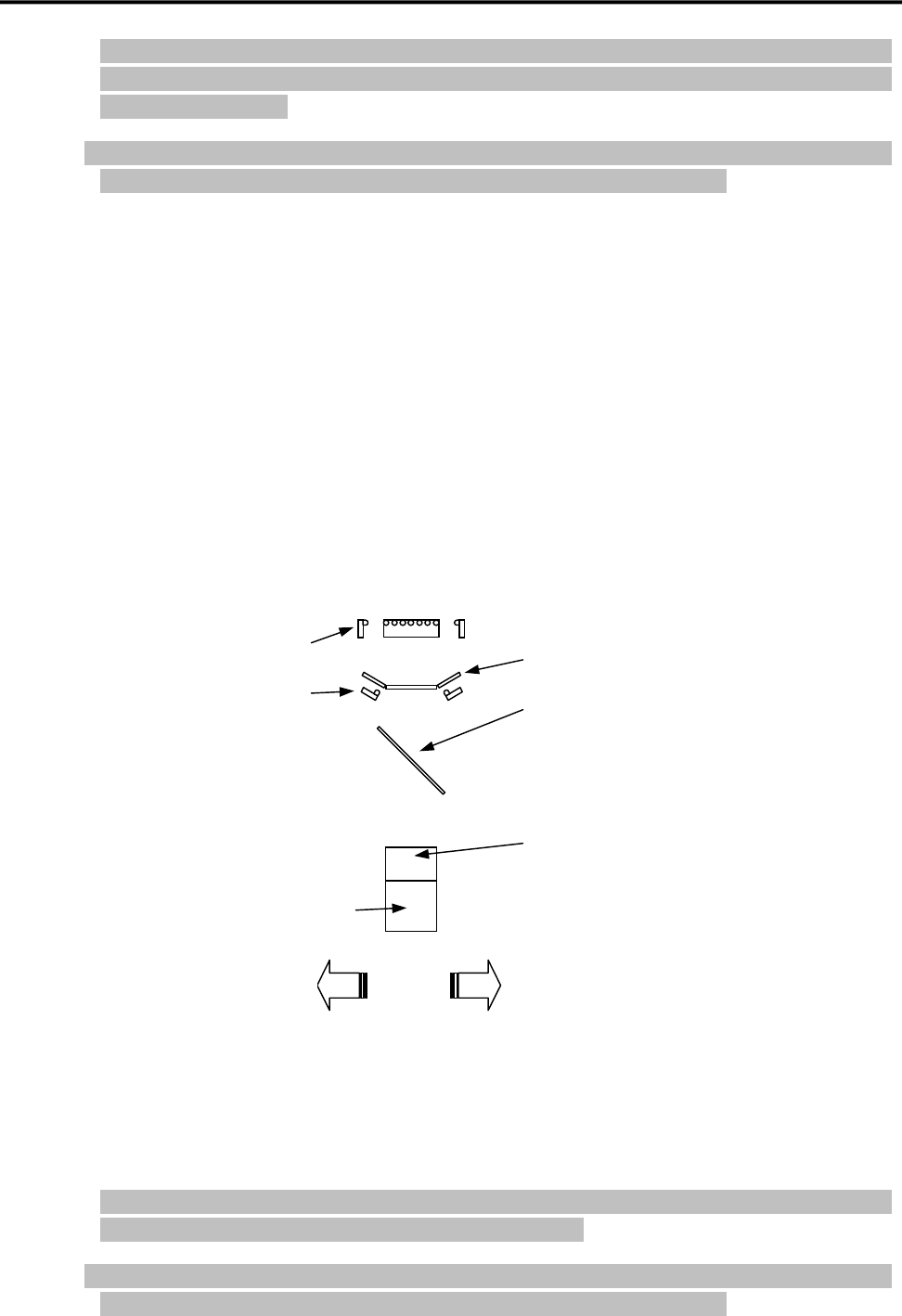

固定カメラ側面図
【NOTE】 注：固定カメラの種類により、ハーフミラーとレンズフィルタの有無が異なります。
【NOTE】 ハーフミラーは非常に傷つきやすい為、傷がつかないように細心の注意を払って清掃し
てください。また有機溶剤等は使用しないでください。
【NOTE】 清掃の際は、手や綿棒等が LED 照明に触れない様ご注意願います。不用意に触れると、
照明の光軸が変化して、画像認識結果に影響が出る恐れがあります。
3．機械部
3-21
■ 前面カバーの取り外し
固定カメラが 2 台設置してあると、側面に隙間が無い為レンズ、レンズフィルタの清掃が
困難な場合があります。この様な場合は、以下の手順で前面カバーを取り外して清掃し
てください。
【手順】

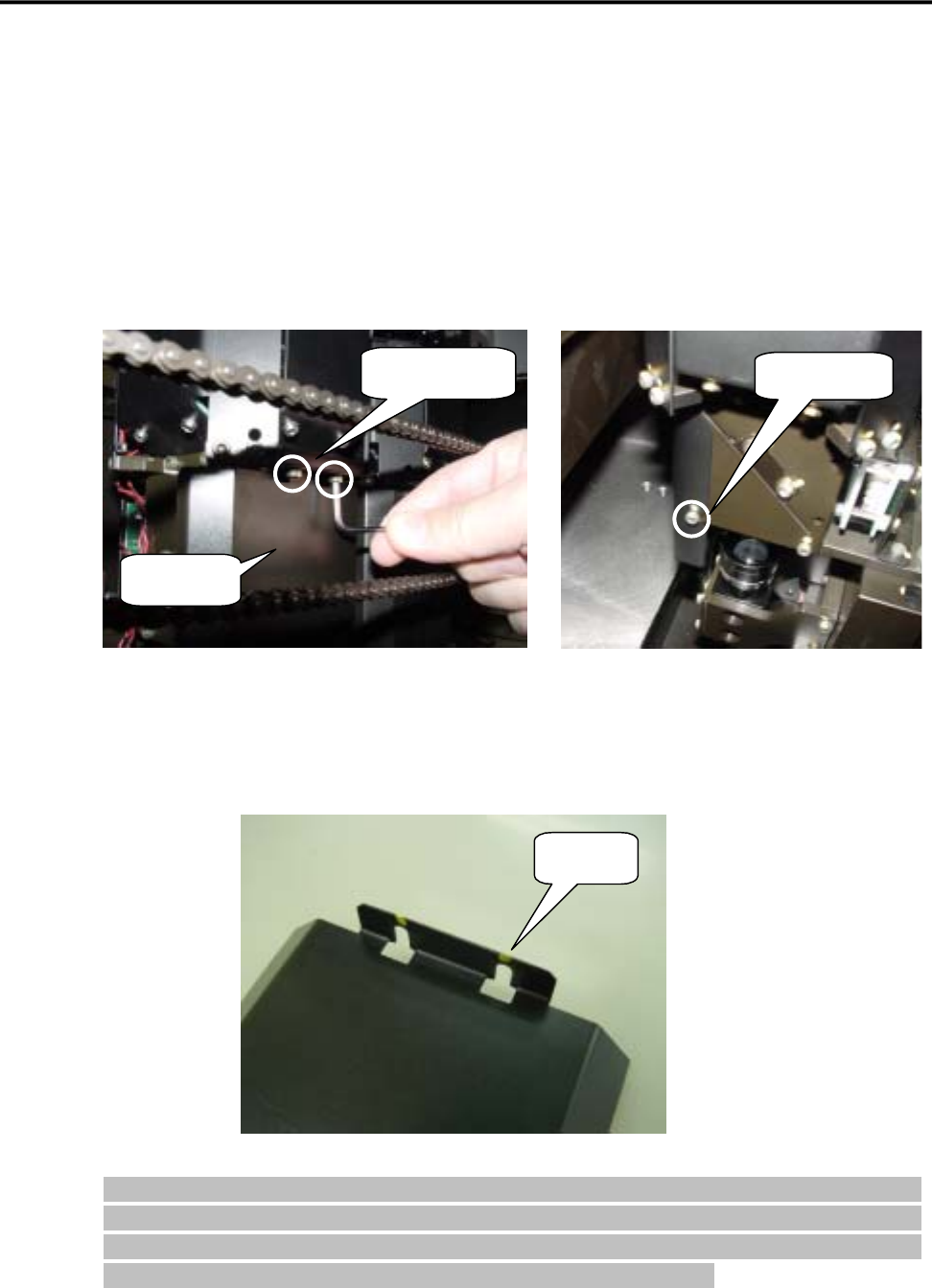

① 前面カバー固定ねじ 4 本（六角穴付ねじ M3×6 正面 2 本、両側面に 1 本ずつ）を緩め
ます。（ねじを取り外す必要はありません。）
固定ねじ（2 本）
前面カバー
固定ねじ
② 前面カバーを手前側に引き出して取り外します。
③ 前面カバーを取り付ける際は、カバー上部のねじ抜き穴（4 ヶ所）と、固定ねじの位置を
合わせて固定カメラ照明ボックスに当て付け、固定ねじを締め付けます。
ねじ抜
き穴
【NOTE】 前面カバー取り付けの際は、正しい位置に確実に固定してください。固定位置が正しく
なかったり、固定ねじの締め付けが不十分だと、マシン動作中にカバーが外れる等の事
故の原因となる恐れがあります。また、固定カメラ照明ボックスに対して傾いて取り付ける
と、外光の影響で正しい画像認識が出来なくなる恐れがあります。
3．機械部
3-22

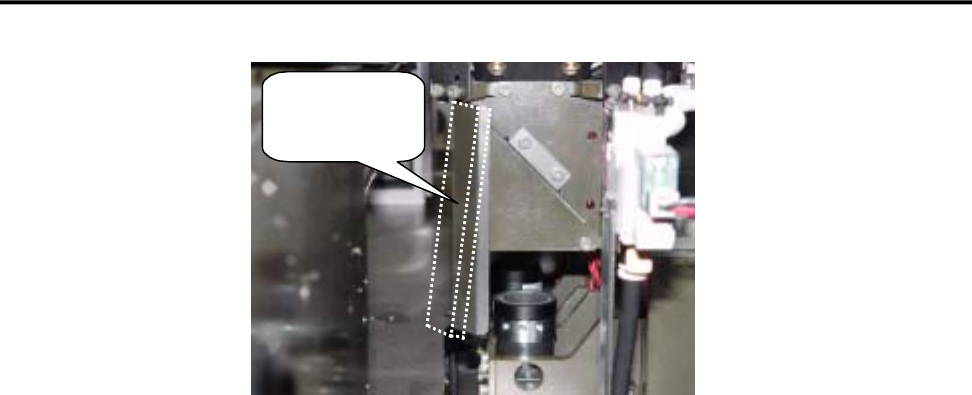

前面カバーが
傾かない様注意
ティーチカメラの清掃
ティーチカメラのレンズは下向きに取り付けられている為、通常の使用ではホコリ等の汚
れが付着する事はありません。もしホコリ等が付着した場合は、ティーチカメラ下部からブ
ロワーブラシでエアーブローを行ない、汚れを取り除いてください。
