4．電気部
4-4
制御基板
制御基板の取扱い
マウンタの制御基板を取り扱う場合は、以下の事柄に気をつけてください。
z 濡れた手でさわらないでください。
z 金属片の付着しそうな場所では取扱わないでください。
z コントロールラック内の基板を取扱う場合は、カードエッジパターンの金メッキ部分を素手
で絶対にさわらないでください。この部分はほこり等が付着しているとマウンタが正常に動
作しませんので、アルコール等で清掃してください。
金メッキ
部分
4．電気部
4-5
フィーダ／フィーダバンクの電極部
テープフィーダとフィーダバンクの電極部分がよごれた場合には下記の方法でクリーニン
グしてください。
【NOTE】 電極部に手を触れたり、何かに接触した場合は、汚れが目に見えなくてもクリーニングの
実施を推奨します。
【手順】 乾いた綿棒または不織布などで、ほこりを軽くふき取る程度にクリーニングしてください。
この時、ピンの曲がりもチェックしてください。曲がりの大きいものがあった場合には弊社
に修理を依頼してください。そのまま使用すると、フィーダバンクの接触面を傷つけること
があります。
シンナー、ベンジン、アセトンなどの有機溶剤および、アルコール、水性洗
剤などは使用しないでください。またナイフ、ドライバーなど鋭利な物や紙や
すりなどで、接触面を傷つけないように注意してください。
【NOTE】 しつこい汚れなどがついてしまった場合には、無理に取ろうとせずに弊社に相談してくだ
さい。

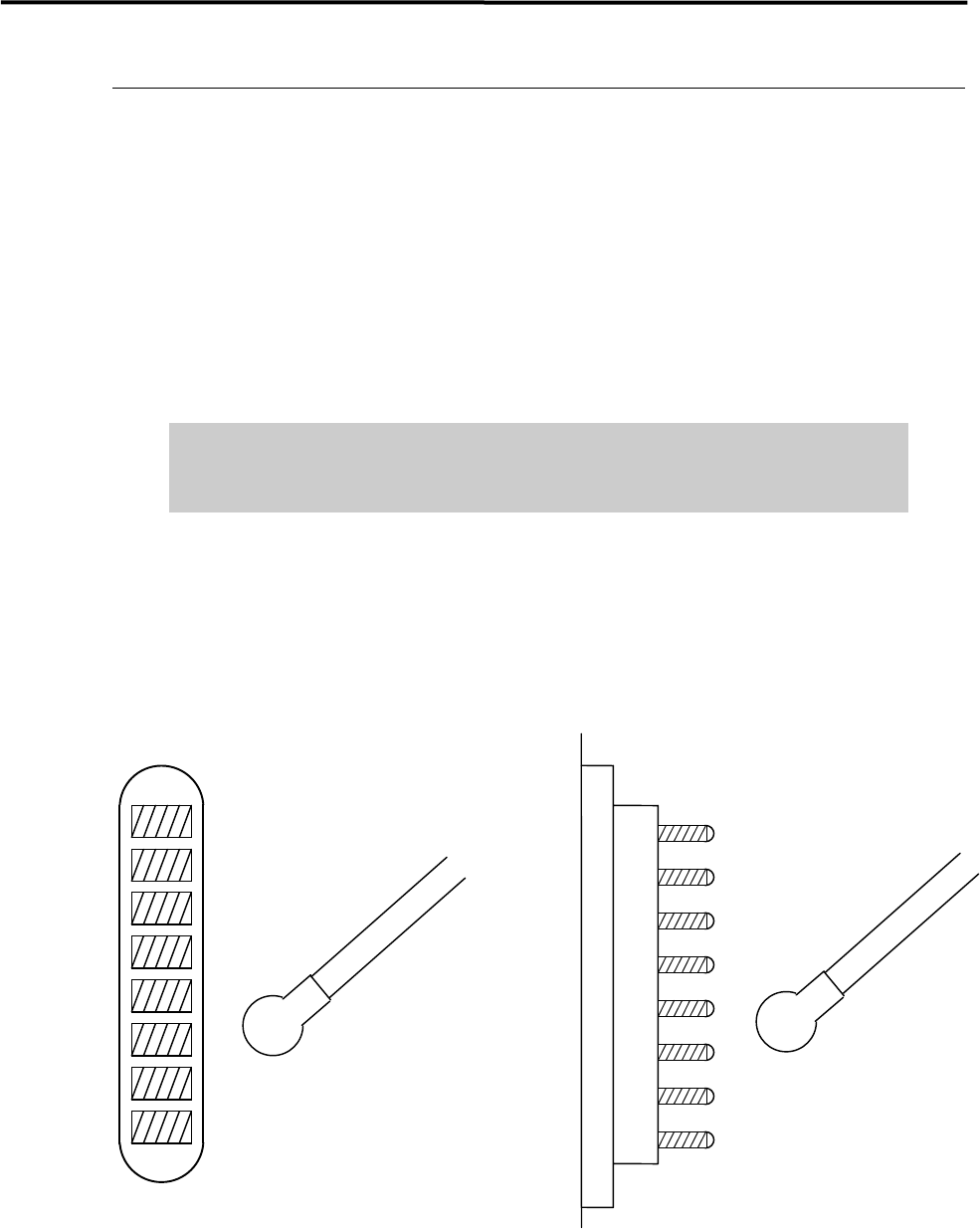

綿棒
フィーダ接触ピン フィーダバンク接触面
綿棒
4．電気部
4-6
基板検出センサ
基板検出センサの感度調整方法を説明します。
● LC1-M90H3-00X PHOTO SENSOR E3Z-D61 (OMRON）
z 入口センサ
z 出口センサ
z 出口バッファ到着センサ
■ 調整方法
① 実際に生産する向きで基板 をマシンのコンベアベルトに載せます。
② センサの感度調整ボリュームを反時計方向（min 側）へ回し切り、感度最小にします。
※ボリュームは 3/4 回転タイプで、時計方向（max 側）に回すと感度が上がり、反時計方
向（min 側）に回すと感度が下がります。
③ 基板をセンサに検出させた状態でボリュームを徐々に時計方向（max 側）に回し、動作
表示灯 (橙 LED) が点灯する位置を(A)とします。
④ 基板を取り外してボリュームを時計方向（max 側）に回し、橙 LED が点灯する位置を(B)
とします。（時計方向に回し切っても橙 LED が点灯しない場合は回し切った位置を(B)と
します。)
⑤ 上記のボリューム位置の(A)と(B)の中間を調整位置とします。その位置で基板を検出さ
せたときに橙 LED と緑 LED が同時に点灯し、基板を取り外したときに緑 LED のみが点
灯することを確認します。
⑥ 安全仕様でコンベアカバーが取り付く場合には、カバー底面のセンサ検出位置に、誤検
出防止用の黒色のゴムシート (LG0-M9AA1-00X GOM) を必ず貼ってください。
【NOTE】 動作切替スイッチは L 側（入光時 ON モード）で使用してください。

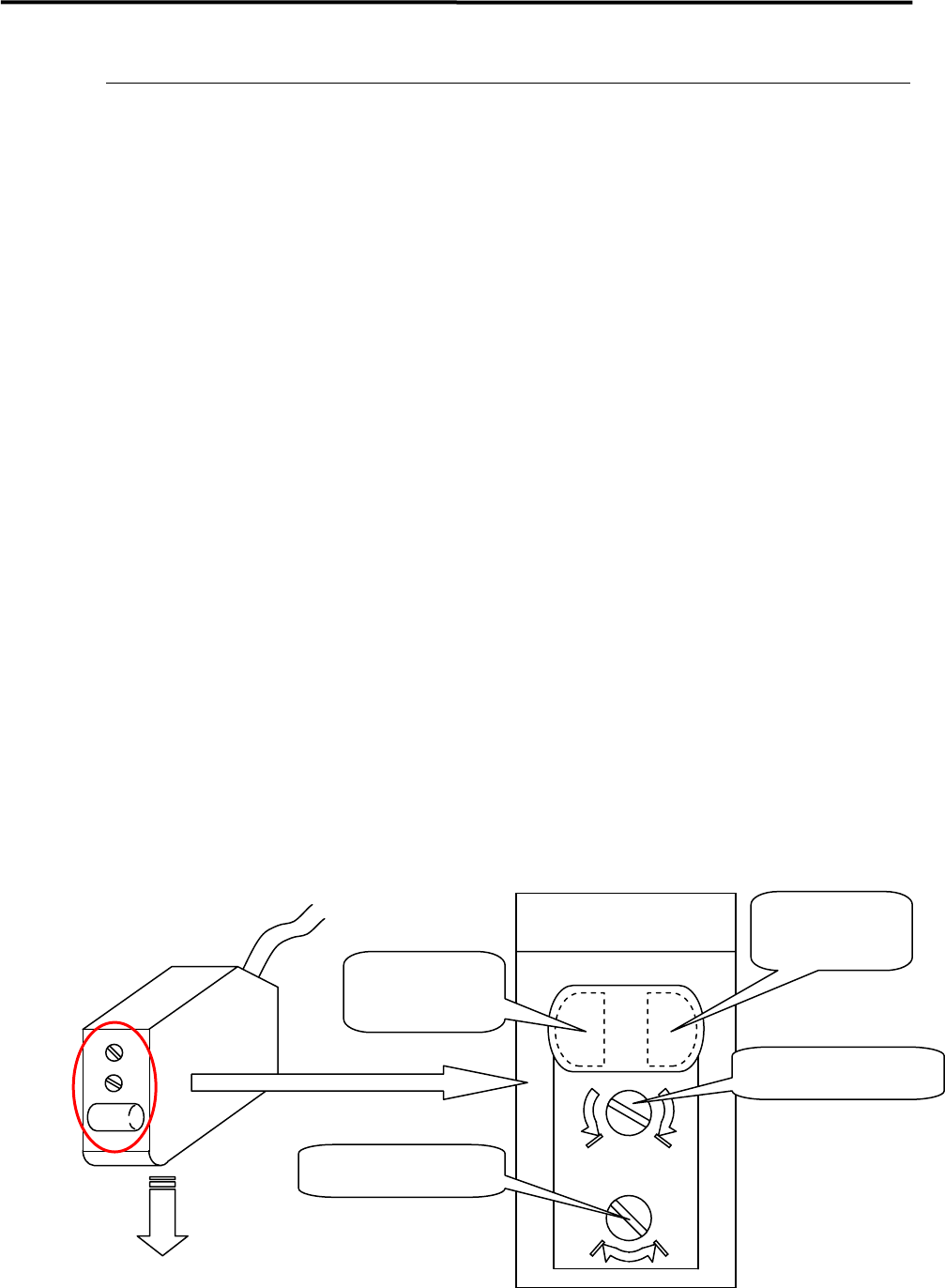

動作切替スイッチ
感度調整ボリューム
安定表示灯
（緑 LED）
動作表示灯
（橙 LED）
センサ発光方向
DL
min max
センサ拡大図
（実際の向きとは上下逆）
