8 Port al 8.1.1 Aufbau der Y-Achse 8.1 Mechanischer Aufbau Student Guide SIPLACE D-Serie (FSE) 131 8 8 P o r t a l Portal 8.1 8 . 1 M e c h a n is c h e r A u f b a u Mechanischer Aufbau 8.1.1 8 . 1 . 1 A u f b a u d e r…
7 Achsdynamik
7.6 Für Ihre eigenen Zeichnungen und Notizen 7.5.2 Positionierzeiten für C&P12-Kopf
130 Student Guide SIPLACE D-Serie (FSE)
8 Portal
8.1.1 Aufbau der Y-Achse 8.1 Mechanischer Aufbau
Student Guide SIPLACE D-Serie (FSE) 131
8
8 Portal
Portal
8.1
8.1 Mechanischer Aufbau
Mechanischer Aufbau
8.1.1
8.1.1 Aufbau der Y-Achse
Aufbau der Y-Achse

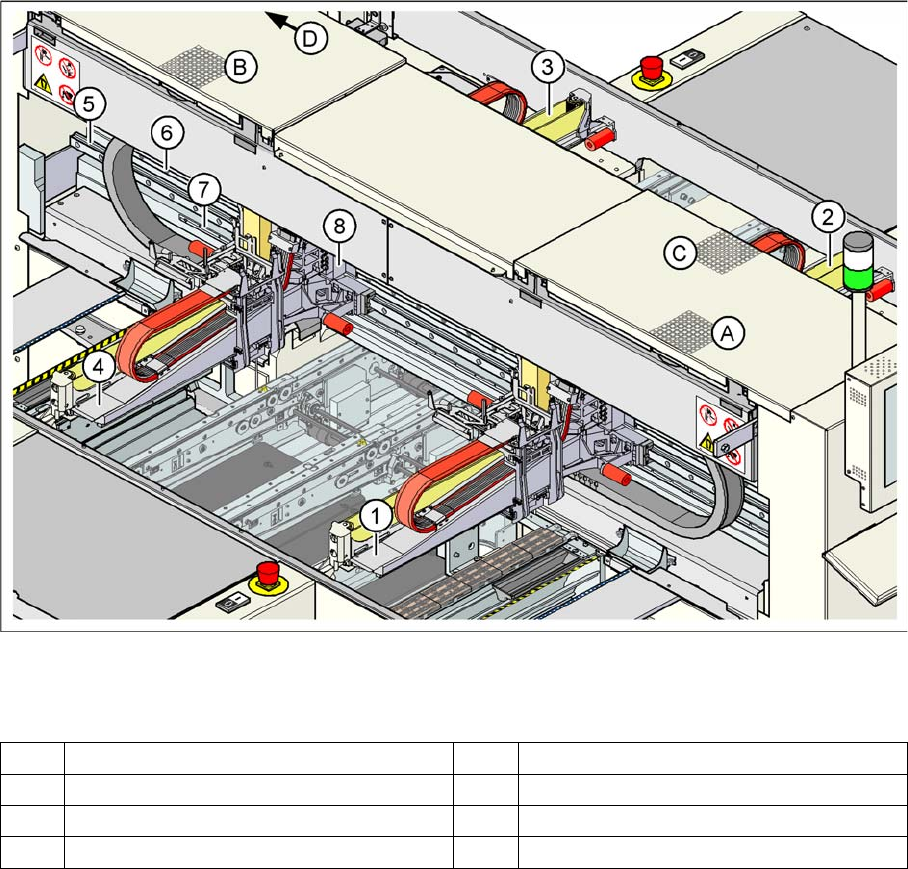

Konstruktion Y-Achse und Lüfterpositionen (D4)
Legende
Eine zusätzliche Kühlung für X-Motoren findet an den jeweiligen Abholpositionen statt. Im Bild oben sind
folgende Abholpositionen sichtbar:
▪ Abholposition Portal 1 (A)
▪ Abholposition Portal 4 (B)
▪ Abholposition Portal 2 (C)
▪ Abholposition Portal 3 (D)
Vermeiden Sie das Abdecken der Lüfter und warten Sie die dort eingebauten Filter.
1 Portal 1 5 Führungssystem
2 Portal 2 6 Sekundärteil Linearmotor
3 Portal 3 7 Messsystem
4 Portal 4 8 Primärteil Linearmotor
8 Portal
8.1 Mechanischer Aufbau 8.1.2 Mechanischer Aufbau der X-Achse
132 Student Guide SIPLACE D-Serie (FSE)
8.1.1.1
8.1.1.1 Technische Daten Y-Achse
Technische Daten Y-Achse
8.1.2
8.1.2 Mechanischer Aufbau der X-Achse
Mechanischer Aufbau der X-Achse

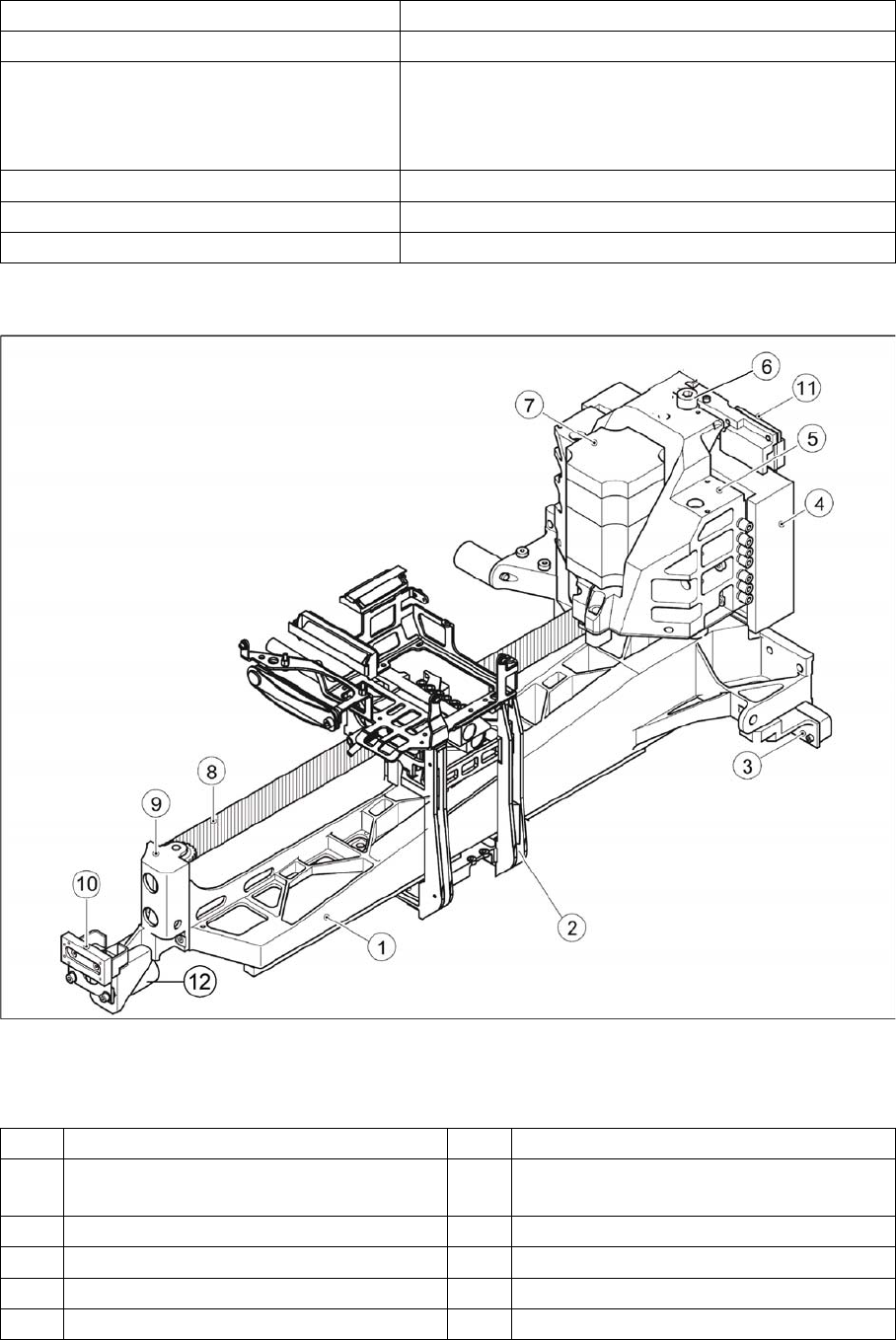

Mechanischer Aufbau der Portale – Teil 1 (am Beispiel D4/D4i)
Legende
Antrieb direkt, Linearmotor
Max. Geschwindigkeit 2,5 m/sec.
Verfahrweg der Portale von der Maschinen
-
mitte aus gerechnet
Portal 1 - 688,5 mm
Portal 2 - 768,5 mm
Portal 3 - 688,5 mm
Portal 4 - 768,5 mm
Wegmesssystem Inkrementalmaßstab
Maßstabslänge D1/D1i/D2/D2i/D3: 1960 mm, D4/D4i: 1530 mm
Auflösung 1 µm
1 Portal aus Feinguss 7 X-Motoreinheit
2 Kopfhalter mit Träger für Portal-Kopf-Ver
-
teilerplatine
8 Zahnriemen
3 Inkrementalgeber Y-Maßstab 9 Umlenkeinheit
4 Primärteil des Y-Linearmotors 10 Y-Reibklotz außen
5 Motorträger X / Kühlkörper Y-Motor 11 Y-Reibklotz innen
6 Gegenlager 12 Puffer X-Achse außen
