9 C&P-Bestückköpfe 9.1.4 Bestückkopfkonstruktion C&P-Kopf 9.1 Übersicht Student Guide SIPLACE D-Serie (FSE) 145 9.1.4 9 . 1 . 4 B e s t ü c k k o p f k o n s t r u k t io n C & P - K o p f Bestückkopfkonstruk…

9 C&P-Bestückköpfe

9.1 Übersicht 9.1.2 Kameramodularität am C&P12

144 Student Guide SIPLACE D-Serie (FSE)

9.1.2

9.1.2 Kameramodularität am C&P12

Kameramodularität am C&P12

Technische Daten BE-Kameras

9.1.3

9.1.3 Teileübersicht am C&P6/12-Kopf

Teileübersicht am C&P6/12-Kopf

HINWEIS

Art und Quelle der Gefahr

Die Standardkamera am C&P12 ist die 28.sst, als Option kann die BE-Kamera 29.sst mit einer

höheren Auflösung (für kleine 0201-Bauteile) installiert werden.

Bei Verwendung der optionalen Kamera SST38 gelten kleinere Werte für die maximalen Bau

element-Abmessungen. Für weitere Einstellungen und Daten für den C&P12 Kopf – siehe Spe

zifikation für die entsprechende Option.

Für die Di-Serie (für kleine 0201 und 01005 Bauelemente) wird die Kamera SST29 bzw. SST38

ersetzt durch die Kamera SST30

Beschreibung 12 Segment Standard

SST 28

12 Segment mit SST 29 12 Segment Standard

SST30

BE-Größe: Flip Chip/

Bare Die

0,3 mm x 0,3 mm (0201) bis 18,7 mm x 18,7 mm 0.18mm x 0.18mm (0100)

to 27mm x 27mm

BE-Höhe 0,15 mm bis 1 mm 0,15 mm bis 1 mm 0.15 mm up to 6 mm

Bestückgenauigkeit +/- 80 µm bei 4 (Sigma) +/- 55 µm bei 4 (Sigma)

Winkelgenauigkeit +/- 0,7° bei 4 (Sigma) +/- 0.7 µm bei 4 (Sigma)

Auflösung BE-Kamera 50 µm/Pixel 26 µm/Pixel 17 µm/pixels

C&P12-Kopf

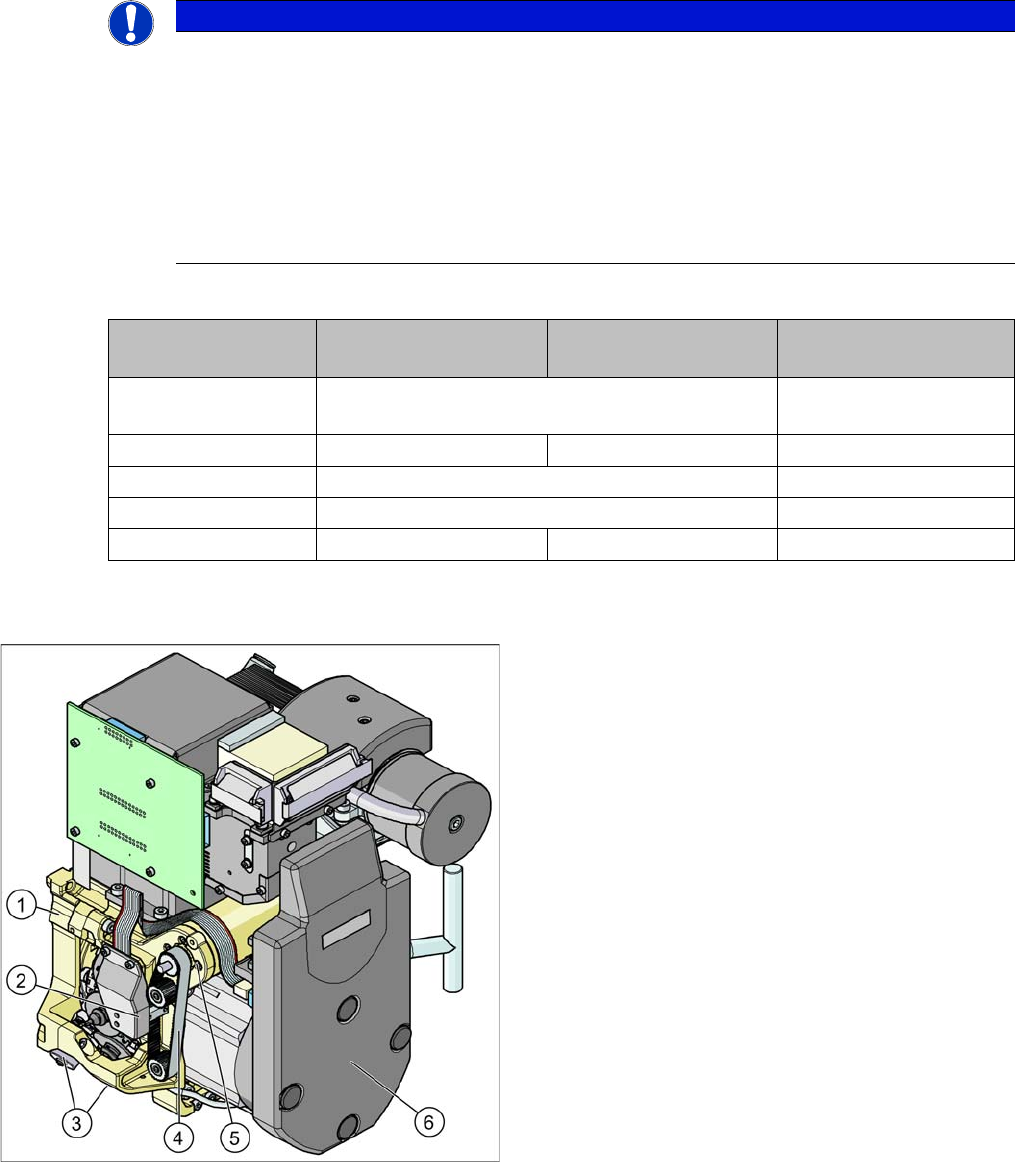

Legende Teileübersicht 1

1. Collect&Place-Kopf 12 (DLM3)

[03041228-xx] (abgebildet)

Collect&Place-Kopf 6 (DLM3)

[03048341-xx] (nicht für D4/D4i)

2. Lichtschranke "Z-Achse oben" (hinter der Abde

ckung)

[00347297-xx]

3. Ventilstellantrieb Bestückkreis

[00368076-xx]

Ventilstellantrieb Abwurfkreis

[00368074-xx]

4. Zahnriemen Z-Achse

[00334936-xx]

5. Z-Achsenantrieb

[03038908-xx]

6. Zwischenverteiler, digital (hinter der Abdeckung)

[00330648-xx]

9 C&P-Bestückköpfe

9.1.4 Bestückkopfkonstruktion C&P-Kopf 9.1 Übersicht

Student Guide SIPLACE D-Serie (FSE) 145

9.1.4

9.1.4 Bestückkopfkonstruktion C&P-Kopf

Bestückkopfkonstruktion C&P-Kopf

9.1.4.1

9.1.4.1 Hardware-Neuerungen C&P-Kopf

Hardware-Neuerungen C&P-Kopf

Die D4/D4i weißt keine Head Modularity-Funktion auf, weil diese Maschine als HS-Nachfolgeversion als

schneller Bestücker für kleine Teile agieren soll.

Die Bestückköpfe der D/Di-Serie weisen folgende Gemeinsamkeiten / Unterschiede auf:

C&P12-Kopf

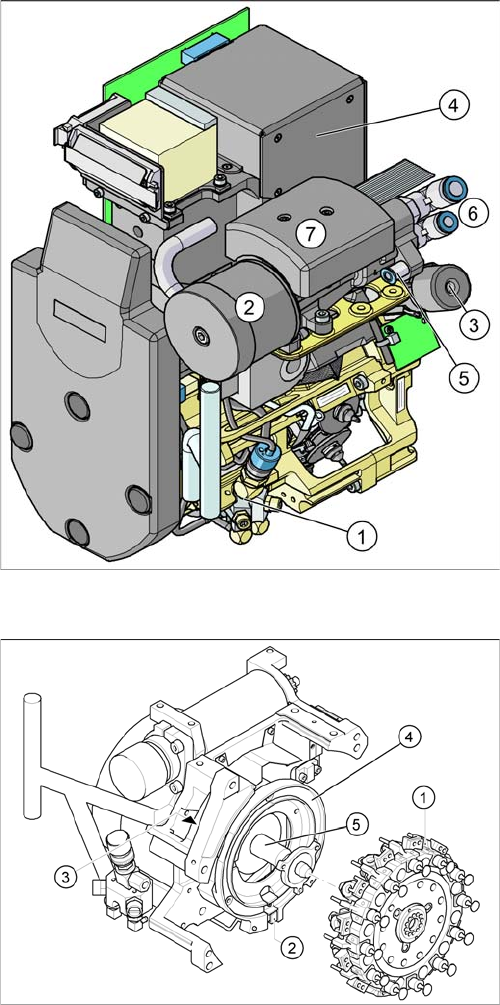

Legende Teileübersicht 2

1. Blaslufteinheit mit elektromagnetischem Ventil (Ver

sion 02 – abwärtskompatibel)

[00367793-xx]

2. Schalldämpfer

[03003134-xx]

3. Drehstation

[00341780-xx]

4. BE-Kamera 18x18

[03014449-xx]

BE-Kamera 27x27 (SST29)

[03018637-xx]

BE-Kamera 27x27 (SST 30)

[03085394-xx] (für Di-Serie)

5. Druckluftversorgung für Blaslufteinheit

6. Druckluftversorgung für Vakuumerzeuger (Haltekreis

und Abholen/Bestücken)

7. Vakuummessplatine (unter der Abdeckung)

C&P12-Kopf

Legende Teileübersicht 3

1. Stern montiert

2. Sensor "Z-Achse unten"

3. RSF - digitaler Drehgeber

4. Kreisbogenführung (Laufring), ausgerichtet auf

Sternantriebsachse

5. Sternantriebsachse, zentriert durch Kopfgehäuse

und Z-Achs-Klaue

9 C&P-Bestückköpfe

9.1 Übersicht 9.1.4 Bestückkopfkonstruktion C&P-Kopf

146 Student Guide SIPLACE D-Serie (FSE)

Hardware-Neuerungen C&P-Kopf

9.1.4.2

9.1.4.2 Bestückkopfunterschiede DLM 2/1 zu DLM3

Bestückkopfunterschiede DLM 2/1 zu DLM3

Baugruppen

bezeichnung

D4/D4i D3 D2/D2i D1/D1i

C&P-Kopf-Typen C&P12 C&P12 oder 6 C&P12 oder 6 C&P12 oder 6

Sternantrieb ‚C28’

03031187-01

Neue Lagerung / verstärkte Motorwelle / grüner ‚Schrumpfschlauch Inkremental

geberleitung Sternachse

Blaslufteinheit 00367793-02 Neue Version 02: mit Datumsaufdruck auf dem E-Ventil

DP-Station 00341780-05 Version 5 abwärts-kompatibel

Ventilstellantriebe Version 02

Voraussetzung Mind. 601.03 SP1 oder A364 Achscontroller

Head Modualrity Nein Wie X-Maschinen RE-konfig.satz

C&P12 head

00119860-01

RE-konfig.satz

C&P6 head

00119861-01

Besonderheiten Befestigung BE-Sensor C&P12 mit 130Ncm

Neuer Pinolenrast

ring

(verfügbar ab ...2008) (Nachrüstung für ältere Bestückkopftypen nur durch Ser

vice)

Version 6 der

Station

(verfügbar ab ca. Juni 2008)

Version 03 der

Blaslufteinheit

(verfügbar ab ca. Juni 2008)

Baugruppen-be

zeichnung

DLM 1/2 DLM 3

C&P-Kopf-Typ C&P12 und 6 C&P12 oder 6

Bestücksternantrie

b ‚C28’ [03031187-

01]

Neue Lagerung / stärkere Motorwelle /

grüner Schrumpfschlauch an der Inkre

mental-Encoderleitung Sternachse Neue

Maschinen-Daten

Bestücksternantrie

b ‚C29’

Kompatible Montage für DLM1 UND 2

Blaslufteinheit

Version 02

Abwärtskompatibel Ja

Blaslufteinheit Ver

sion 03

Abwärtskompatibel

(verfügbar ab ca. 06/2008)

Abwärtskompatibel

(verfügbar ab ca. 06/2008)

DP-Station [00341780-05] (Version 5), wird abgelöst durch

Version 6 (verfљbar ab ca. 06/2008) (abwärtskompatibel)

Ventilstellantrieb Version mit original Kurvenscheibe

DLM1 / Neue Kurvenscheibe DLM2

DLM2 Kurvenscheibe und Version 2

Voraussetzungen Minimum SC/MC 601.03 SP1 oder A364

Achscontroller

Besonderheiten Befestigung BE-Sensor C&P12 mit 130 Ncm
