11 BE-Handling
11.3.1 Halterung für die dritte Gurtrolle bei 3 x 8 mm S-Zuführmodulen 11.3 Optionale Erweiterungen für die Bauelemente Wechseltische
Student Guide SIPLACE D-Serie (FSE) 201
11.3
11.3 Optionale Erweiterungen für die Bauelemente Wechseltische
Optionale Erweiterungen für die Bauelemente Wechseltische
Achten Sie bei all diesen Optionen auf die unterschiedlichen Tischbreiten der D1/D1i/D2/D2i- und D4/
D4i-Maschinen.
11.3.1
11.3.1 Halterung für die dritte Gurtrolle bei 3x8mm S-Zuführmodulen
Halterung für die dritte Gurtrolle bei 3 x 8 mm S-Zuführmodulen
Für die mittleren Gurtrollen benötigen Sie deshalb zusätzlich folgende Teile:
▪ eine Adapterplatte zur Aufnahme der Gurtrollenhalter (1)
▪ für je zwei Zuführmodule einen Gurtrollenhalter (2).
Die Adapterplatte ist mit vier Zylinderschrauben am BE-Wagen befestigt, die Gurtrollenhalter werden in
die quadratischen Öffnungen der Adapterplatte gesteckt.
Montagepositionen Adapterplatte
Bei den D/Di-Maschinen ergibt sich aufgrund der unterschiedlichen Maschinenhöhe vier verschiedene
Montagepositionen für den Halter der dritten Gurtrolle (Adapterplatte).
Position der Ringschraube am BE-Wagen
Legende
1. M12-Bohrung für Ringschraube
2. Ringschraube DIN 580 M12-St
3. Vertikaler Profilholm
4. Innensechskantschraube SN 62355, M6x12, 8 Stück
5. Brücke
VORSICHT! Benutzen Sie immer die Montage
-
hilfe (Schraubenöse) zur Fixierung der Tischplatte, egal,
ob Sie die BE-Wagenhöhe erhöhen oder absenken.
Halterung für die mittlere Gurtrolle bei 3 x 8 mm S-
Zuführmodulen am Beispiel der D3 (Die Darstellung ent
-
spricht nicht der Montagelage im BE-Tisch, dort steht das
Seitenteil der Adapterplattesenkrecht.)
Legende
1. Adapterplatte
2. Gurtrollenhalter
Zuführmodule vom Typ 3 x 8 mm-S transportieren Bau
-
elemente in drei Zuführspuren an die Abholposition. Die
Gurtrollen der beiden äußeren Spuren befinden sich zwi
-
schen den Teilungsblechen im Gurtcontainer. Die mittle
-
re Gurtrolle ist über den beiden Gurtrollen für die äußeren
Spuren angeordnet.
11 BE-Handling
11.3 Optionale Erweiterungen für die Bauelemente Wechseltische 11.3.1 Halterung für die dritte Gurtrolle bei 3 x 8 mm S-Zuführmodulen
202 Student Guide SIPLACE D-Serie (FSE)

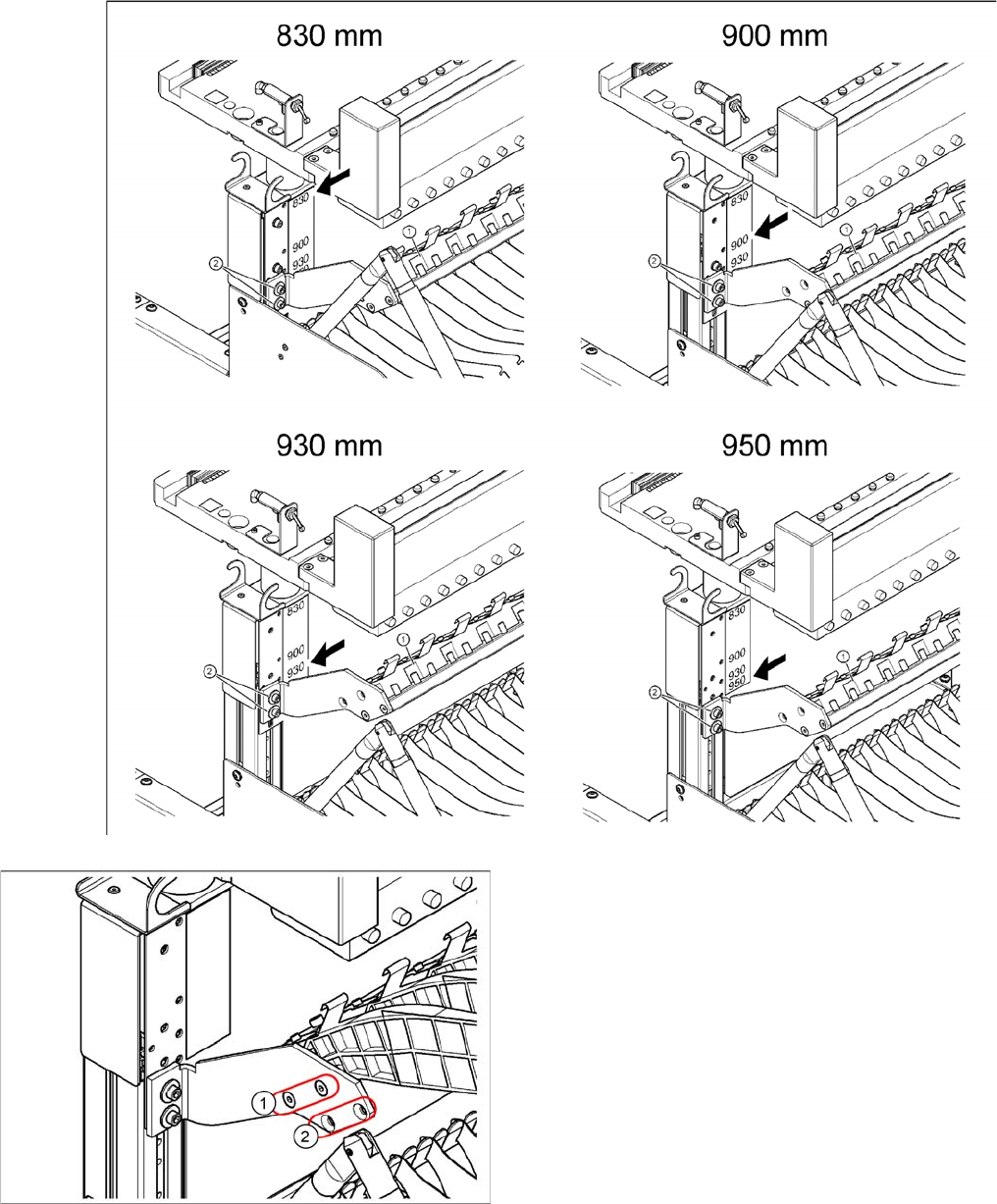

Legende
1. Montageposition Adapterplatte ohne Spleissstel
-
lenerkennung
2. Montageposition Adapterplatte mit Spleissstellener
-
kennung
11 BE-Handling
11.3.2 Additional Tape Reel Container for Di-series 11.3 Optionale Erweiterungen für die Bauelemente Wechseltische
Student Guide SIPLACE D-Serie (FSE) 203
11.3.2
11.3.2 Additional Tape Reel Container for Di-series
Additional Tape Reel Container for Di-series
11.3.3
11.3.3 Externe Stromversorgung
Externe Stromversorgung
Um die Zeitspanne für einen Rüstungswechsel möglichst gering zu halten, lassen sich die BE-Wagen
an einem externen Rüstplatz vorrüsten. Zur Vorbereitung auf den Betriebseinsatz können dort die
Zuführmodulfunktionen und -einstellungen überprüft werden. Dazu bieten wir eine externe Stromversor
-
gung an. Über ein Versorgungskabel wird der BE-Wagen mit der erforderlichen Betriebsspannung und
mit Druckluft versorgt.
Technische Daten
Lieferumfang:
▪ Spannungsversorgung
▪ Netzleitungen (europäische und US-Norm)
▪ Verbindungsleitungen für die drei Maschinentypen D1/D1i/D2/D2i, D3 und D4/D4i
Max. Gurtrollengröße Montageposition 3. Halter
830 mm ohne Spleissstellenerkennung 43,2 mm (17") oben
830 mm mit Spleissstellenerkennung 38,1 mm (15") unten
900 mm mit Spleissstellenerkennung 48,3 mm (19") oben
900 mm ohne Spleissstellenerkennung 48,3 mm (19") unten
930 / 950 mm mit oder ohne Spleisstellener
-
kennung
48,3 mm (19") egal
HINWEIS
Art und Quelle der Gefahr
Für weitere Details siehe Montageanleitung "Adapter 3. Gurtrolle".

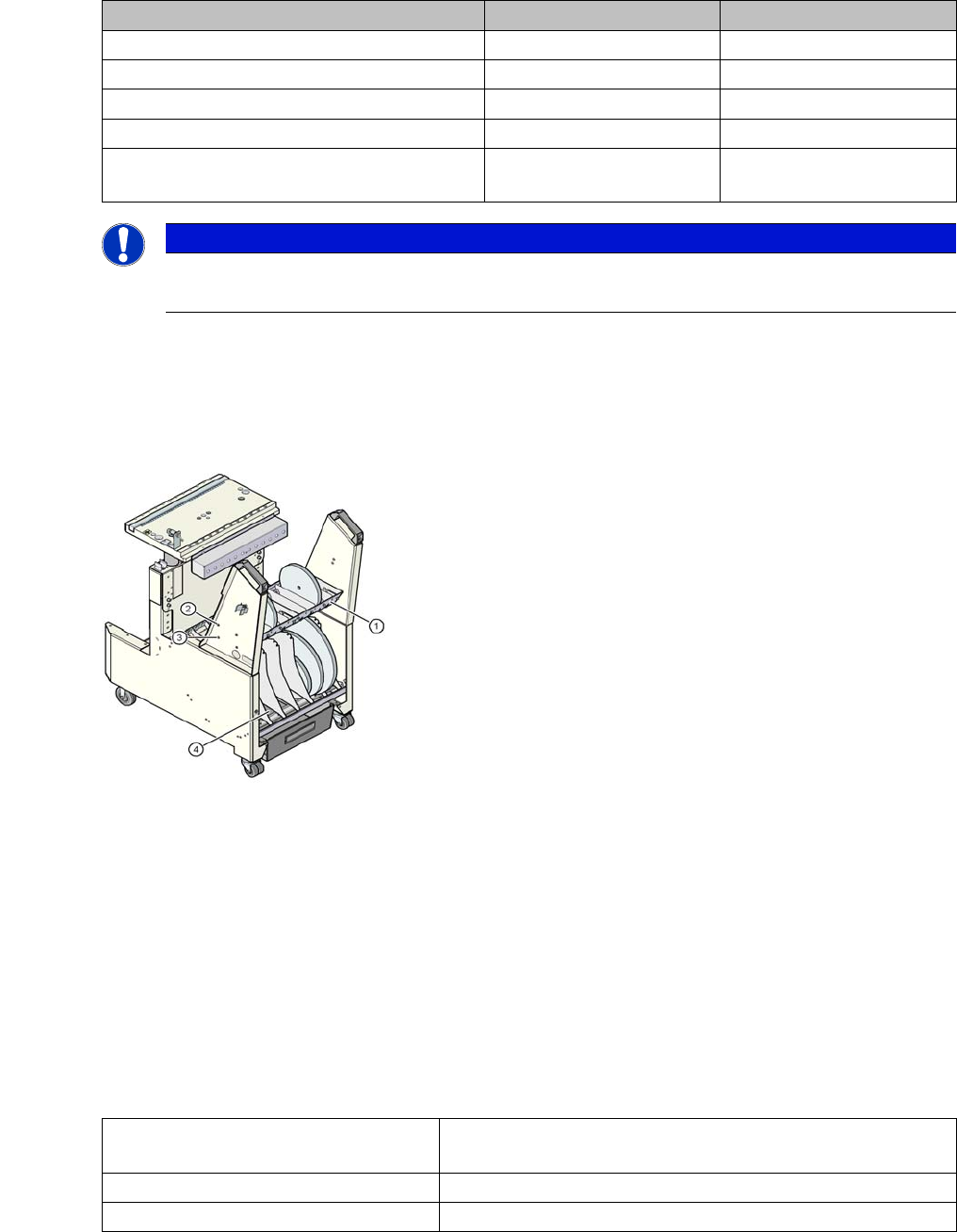

1 .Der zusätzliche Rollencontainer ist für die Aufnahme
einer dritten Gurtrolle gedacht. An jeder BE-Tisch der Di-
Serie können 2 Gurtrollenaufnahmen montiert werden.
2. Jeder Container ist am Wechseltisch mit 4 Schrauben
befestigt.
3. Die Höhe des Containers hängt ab von den Löchern
der Befestigungsschrauben (hohe Höhe)
4. Die Höhe des Containers hängt ab von den Löchern
der Befestigungsschrauben (niedrige Höhe)
5. Zwischenwand
Netzspannung 230 V~ ±5 %
120 V~ ±5 %
Druckluftanschluss max. 1,0 MPa (10 bar)
Ausgangsdruck mit Ventil regelbar
