12 Modularer Transport 12.1.16 Übersicht Flexibler Doppeltransport 12.2 Technische Daten Student Guide SIPLACE D-Serie (FSE) 219 12.1.16 1 2 . 1 . 1 6 Ü b e r s ic h t F le x ib le r D o p p e lt r a n s p o r t Übersich…
12 Modularer Transport
12.1 Funktionsbeschreibung 12.1.14 Messpunkte und Riemenspannungen Transport D4/D4i
218 Student Guide SIPLACE D-Serie (FSE)
12.1.14
12.1.14 Messpunkte und Riemenspannungen Transport D4/D4i
Messpunkte und Riemenspannungen Transport D4/D4i
12.1.15
12.1.15 Übersicht Flexibler Einfachtransport
Übersicht Flexibler Einfachtransport

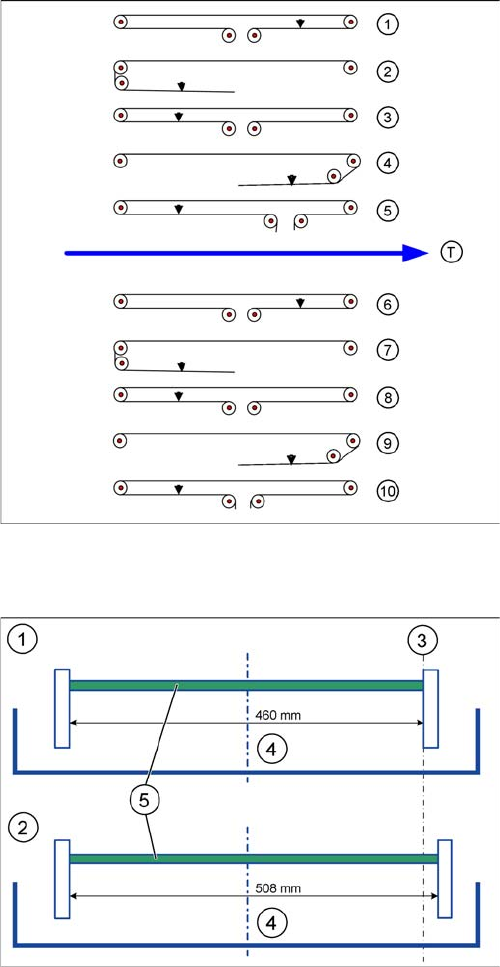

Legende
Messpunkte (Pfeile) und Messwerte für die Riemenspan
-
nungen des Transports:
Einfachtransport oder Doppeltransport Spur 1
1. Eingabeband: 90 +/- 9 Hz
2. Bearbeitungsbereich 1: 72 +/- 7 Hz
3. Zwischenband: 144 +/- 14 Hz
4. Bearbeitungsbereich 2: 90 +/- 9 Hz
5. Ausgabeband: 90 +/- 9 Hz
Doppeltransport Spur 2
1. Eingabeband: 90 +/- 9 Hz
2. Bearbeitungsbereich 1: 72 +/- 7 Hz
3. Zwischenband: 115 +/- 12 Hz
4. Bearbeitungsbereich 2: 90 +/- 9 Hz
5. Ausgabeband: 90 +/- 9 Hz
Breitenverstellung
▪ Breitenverstellung: 24 +/- 2 Hz
Transportbreite Einfachtransport
Legende
1. Einfachtransport "Standard", max. Breite 1 x 460 mm
2. Einfachtransport "Überbreite", max. Breite
1x508mm
3. feste Transportseite rechts
4. Spur 1
5. Leiterplatte
12 Modularer Transport
12.1.16 Übersicht Flexibler Doppeltransport 12.2 Technische Daten
Student Guide SIPLACE D-Serie (FSE) 219
12.1.16
12.1.16 Übersicht Flexibler Doppeltransport
Übersicht Flexibler Doppeltransport
12.2
12.2 Technische Daten
Technische Daten
12.2.1
12.2.1 Technische Daten - Einfachtransport
Technische Daten - Einfachtransport

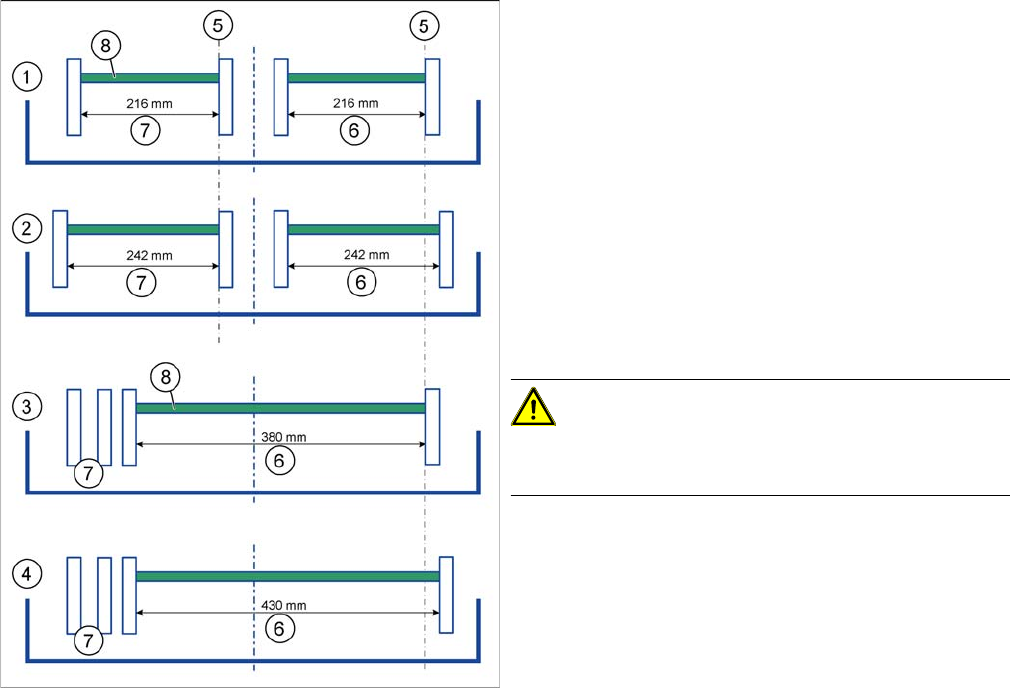

Legende
1. Doppeltransport "Standard", max. Breite 2 x 216 mm
2. Doppeltransport "Überbreite", max. Breite
2x242mm
3. Doppeltransport "Verbreitert" - "Standard", max. Brei
-
te 1 x 380 mm
4. Doppeltransport "Verbreitert" - "Überbreite", max.
Breite 1 x 430 mm
5. feste Transportseite rechts
6. Spur 1
7. Spur 2
8. Leiterplatte
VORSICHT! Option Lange Leiterplatte
Die Longboard-Stopper müssen bei Einzelspurbetrieb
des Doppeltransports ausgebaut werden!
Feste Transportkante Rechts (Standard), links (Option)
Max. Bauelemente-Höhe 6 mm für den C&P12
Leiterplattenformat (L x B) 50 mm x 50 mm bis 368 mm x 460 mm
Überlange LP bis 610 mm (24"), (Option)
Leiterplattendicke 0,3 mm bis 4,5 mm
Max. Leiterplattenwölbung Nach oben: 6 mm - LP-Dicke
Nach unten: 0,3 mm + LP-Dicke
Freiraum auf LP-Unterseite max. 40 mm
LP Transporthöhe 830 mm ±15 mm (Standard)
900 mm ±15 mm (Option)
930 mm±15 mm (Option)
950 mm ±15 mm (Option SMEMA-Höhe)
Typ der Schnittstelle SMEMA (Standard)
SIEMENS (Option)
Leiterplatten-Gewicht max. 3 kg
BE-freier Führungsrand 3mm
12 Modularer Transport
12.3 Einstellarbeiten am Transport 12.2.2 Technische Daten – Doppeltransport
220 Student Guide SIPLACE D-Serie (FSE)
12.2.2
12.2.2 Technische Daten – Doppeltransport
Technische Daten – Doppeltransport
12.3
12.3 Einstellarbeiten am Transport
Einstellarbeiten am Transport
12.3.1
12.3.1 Feste Transportwange einstellen (Einfach- und Doppeltransport)
Feste Transportwange einstellen (Einfach- und Doppeltransport)
12.3.1.1
12.3.1.1 Allgemeine Hinweise
Allgemeine Hinweise
LP-Wechselzeit 2,5 s
Inkpunkterkennung möglich
Automatische Breitenverstellung möglich
Feste Transportkante Rechts (Standard), links (Option)
Max. Bauelemente-Höhe 6 mm für den C&P12
Leiterplattenformat (LxB) 50 mm x 50 mm bis 368 mm x 216 mm
2" x 2" bis 18" x 8,5"
Überlange LP bis 610 mm (24") (Option)
Leiterplattendicke 0,3 mm bis 4,5 mm
Max. Leiterplattenwölbung Nach oben: 6 mm - LP-Dicke
Nach unten: 0,3 mm + LP-Dicke
Freiraum auf LP-Unterseite max. 40 mm
LP-Transporthöhe 830 mm ±15 mm (Standard)
900 mm ±15 mm (Option)
930 mm±15 mm (Option)
950 mm ±15 mm (Option SMEMA-Höhe)
Typ der Schnittstelle SMEMA (Standard)
SIEMENS (Option)
Leiterplatten-Gewicht max. 3 kg
BE-freier Führungsrand 3mm
LP-Wechselzeit 2,5 s
Transportart synchron oder asynchron
Bestückinhalt je Transport gleich oder unterschiedlich
LP-Breite je Transport gleich oder unterschiedlich
Schlechtmarkenerkennung synchron: nicht möglich, asynchron: möglich
Automatische Breitenverstellung möglich
HINWEIS
Mit SR/MC Stations-SW sind die festen Transportwangen aller Transportspuren, durch die
Transportfirmware, flexibel bewegbar. Sie dürfen nur mit SITEST-SW verstellt werden.
HINWEIS
Soll der Transportmodus von "Verbreitert" in "Überbreite" (oder umgekehrt) geändert werden,
muss in einem Zwischenschritt der Transport erst in den Standardmodus zurückgebracht wer
-
den um dann den neuen Modus zu wählen.
