3 Übersicht
3.1 Allgemeines
Student Guide SIPLACE D-Serie (FSE) 21
3
3 Übersicht
Übersicht
Sehen Sie dazu auch...
16.6 SIPLACE Vision - Sensorübersicht [ ➙ 278]
3.1
3.1 Allgemeines
Allgemeines
Der High-Speed-Bestückautomat SIPLACE D4/D4i verbindet hohe Bestückleistung mit Genauigkeit und
Flexibilität. Als Bestückverfahren kommt das Collect&Place-Verfahren zum Einsatz.
Der SIPLACE-Bestückautomat D4/D4i ist mit vier Portalen ausgestattet, die sich schnell und präzise in
X- und Y-Richtung positionieren lassen.
An jedem Portal sitzt ein 12-Segment-C&P-Kopf (C&P12). Dabei sind jeweils zwei Portale zu einem ge
-
meinsamen Bestückbereich zusammengefasst:
Bestückbereich 1: Portale 1 und 4
Bestückbereich 2: Portale 2 und 3

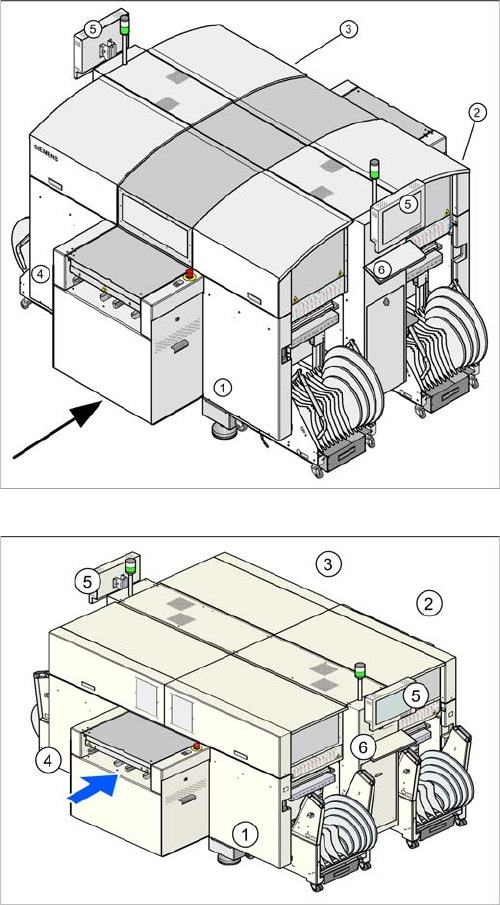

Bestückautomat SIPLACE D4/D4i
Legende
1. Sektor 1
2. Sektor 2
3. Sektor 3
4. Sektor 4
5. Monitor
6 Tastatur
3 Übersicht
3.1 Allgemeines 3.1.1 Spezifikationen
22 Student Guide SIPLACE D-Serie (FSE)
Die Bauelemente werden mit Hilfe eines digitalen Visionmoduls optisch zentriert. Für die Bestückköpfe
stehen dazu zwei unterschiedliche digitale BE-Kameras zur Verfügung, eine Standard-Kamera oder
eine hoch auflösende BE-Kamera.
Ein fünfgliedriger LP-Transport, bestehend aus Eingabeband, Bearbeitungsband 1, Zwischenband,
Bearbeitungsband 2 und Ausgabeband, transportiert die Leiterplatte in die Bearbeitungspositionen. Als
LP-Transportvariante kann der Einfachtransport oder der flexible Doppeltransport mit stationärer Seite
rechts oder links gewählt werden. Zur optischen Zentrierung der Leiterplatte wird eine LP-Kamera ein
-
gesetzt.
3.1.1
3.1.1 Spezifikationen
Spezifikationen
3.1.1.1
3.1.1.1 Spezifikation SIPLACE D4/D4i - Auszug
Spezifikation SIPLACE D4/D4i - Auszug
HINWEIS
D/Di-Serien-Trainings-CD und Download-Center
Die Spezifikationen aller Maschinentypen im Download-Center Ihrer SIPLACE-Usergroup. Hier
finden Sie auch Bedienungs-, Service-, Instandhaltungsanleitungen und sonstige
weiterführende Dokumentationen.
Bestückkopftypen 12-Segment Collect&Place Kopf (C&P12)
Anzahl der Portale 4
Bestückleistung (Benchmarktest) 60.000 BE/h mit SR/MC 602
66.000 BE/h mit SR/MC 603 ~ 605
Bestückpositionen 3.500 / Portal
Bauelementespektrum
0,6 x 0,3 mm
2
(0201) bis 18,7 x 18,7 mm
2
Max. Bauelementehöhe 6 mm
Bestückgenauigkeit / Winkel
-
genauigkeit
Kameratyp 28: ± 60 µm, ± 0,5° (3 s), ± 80 µm, ± 0,7° (4 s)
Kameratyp 29: ± 60 µm, ± 0,5° (3 s), ± 80 µm, ± 0,7° (4 s)
Kameratyp 30: ± 41 μm, ± 0.4° (3 s), ± 55 μm, ± 0.5° (4 s)
Bauelementebereitstellung 4 BE-Wagen mit Gurtrollenhalter und integrierten Abfallbehältern
(12 Stellplätze à 30 mm Breite pro BE-Wagen)
Zuführmodul-Typen Gurte, Bulk Case, Stangenmagazine, anwendungsspezifische
OEM-Zuführmodule, Surftape-Zuführmodule (8, 12, 16 mm),
Flächenmagazine
Bereitstellkapazität 48 Gurtzuführmodule 3 x 8 mm S (144 Spuren)
48 Gurtzuführmodule 2 x 8 mm S (96 Spuren)
48 Gurtzuführmodule 12/16 mm S (48 Spuren)
32 Gurtzuführmodule 24/32 mm S (32 Spuren)
Leiterplattenformat
(LxB)
Einfachtransport
50 x 50 mm
2
bis 368 x 460 mm
2
50 x 110 mm
2
bis 610 x 460 mm
2
(Option "Lange LP")
Breite bis 508 mm auf Anfrage
Doppeltransport
50 x 50 mm
2
bis 368 x 216 mm
2
50 x 110 mm
2
bis 610 x 216 mm
2
(Option "Lange LP")
Breite bis 242 mm auf Anfrage
Doppeltransport im Modus Einfachtransport
50 x 50 mm
2
bis 368 x 380 mm
2
50 x 110 mm
2
bis 610 x 380 mm
2
(Option "Lange LP")
Breite bis 430 mm auf Anfrage
LP-Dicke 0,3 - 4,5 mm (stärkere LP auf Anfrage)
3 Übersicht
3.1.2 Konfiguration SIPLACE D4/D4i 3.2 Gegenüberstellung Maschinenübersicht D1 bis D4
Student Guide SIPLACE D-Serie (FSE) 23
3.1.2
3.1.2 Konfiguration SIPLACE D4/D4i
Konfiguration SIPLACE D4/D4i
Konfiguration SIPLACE D4/D4i
Legende
1. S-Tisch mit S-Feeder
2. Abwurfbehälter für Bauelemente und Pipetten, ohne Sensor für die Abwurfbehälter
3. Einzel/Doppeltransport linke oder rechte Seite fest
4. 4x C&P12
3.2
3.2 Gegenüberstellung Maschinenübersicht D1 bis D4
Gegenüberstellung Maschinenübersicht D1 bis D4
Bezeichnung D4/D4i D3 D2/D2i D1 D1/D1i Single
Head
Nachfolger für HS50/60 ---- S2X FX
Bearbeitungs
-
bereiche
21
SMEMA-
Erhöhungen
3
Distanzstücke
(70, 100,
120 mm)
2
Distanzstücke
(70, 100/
120 mm)
3 Distanzstücke (70, 100, 120 mm)
Portale 432 1
Gussportal CFK-Portal Verlängertes Gussportal
Y-Antrieb Linearmotor
X-Antrieb Motor mit Rie
-
menantrieb
Linearmotor Motor mit Riemenantrieb
