12 Modularer Transport 12.3.1 Feste Transportwange einstellen (Einfach- und Doppeltran sport) 12.3 Einstellarbeiten am Transpor t Student Guide SIPLACE D-Serie (FSE) 225 Legende Vorgehensweise: ► Überprüfen Sie zur Kontr…
12 Modularer Transport
12.3 Einstellarbeiten am Transport 12.3.1 Feste Transportwange einstellen (Einfach- und Doppeltransport)
224 Student Guide SIPLACE D-Serie (FSE)
► Die feste Transportwange TSP-Spur 1 (rechte Seite fest (Spur 2 linke Seite fest)) wird 34 mm nach
außen bewegt. Die bewegliche Transportwange TSP-Spur 2 (Spur 1 links fest) kann nun auf mehr
als 216 mm (242 mm) breite LPs eingestellt werden.
12.3.1.2
12.3.1.2 Einstellung der festen Transportwange (Einfach- und Doppeltransport)
Einstellung der festen Transportwange (Einfach- und Doppeltransport)
Feste Transportseite der Transportspur 2 verschieben (D1/D2)
VORSICHT
Art und Quelle der Gefahr
Die Stopperanschlagfläche zwischen den Portalen muss gegen eine schmalere Form ge
-
tauscht werden. Ansonsten kann auf der festen Seite nicht parallel zum Abholvorgang des 2.
Portals bestückt werden.
Die Schmiernippel im Y-Führungsschlitten sind gegen Inbusschrauben auszutauschen. An
-
sonsten können diese bei einem Portalcrash beschädigt werden.
VORSICHT
Art und Quelle der Gefahr
Nach den Umbaumaßnahmen müssen die LP-Referenzecke und die Transportwangen ver
-
messen bzw. kalibriert und in den MA-Daten gespeichert werden.
HINWEIS
Die Einstellwerte für die feste Transportwange sind nach dem Lösen der Fixierung für die
Transportwange unbedingt zu Überprüfen. Sind diese Maße beim Einfach- oder Doppeltrans
-
port nicht korrekt eingestellt, so kommt es zur Verschiebung des Bestücknestes. Dadurch kann
es zu Fehlern bei der Passmarken-Erkennung kommen.
12 Modularer Transport
12.3.1 Feste Transportwange einstellen (Einfach- und Doppeltransport) 12.3 Einstellarbeiten am Transport
Student Guide SIPLACE D-Serie (FSE) 225
Legende
Vorgehensweise:

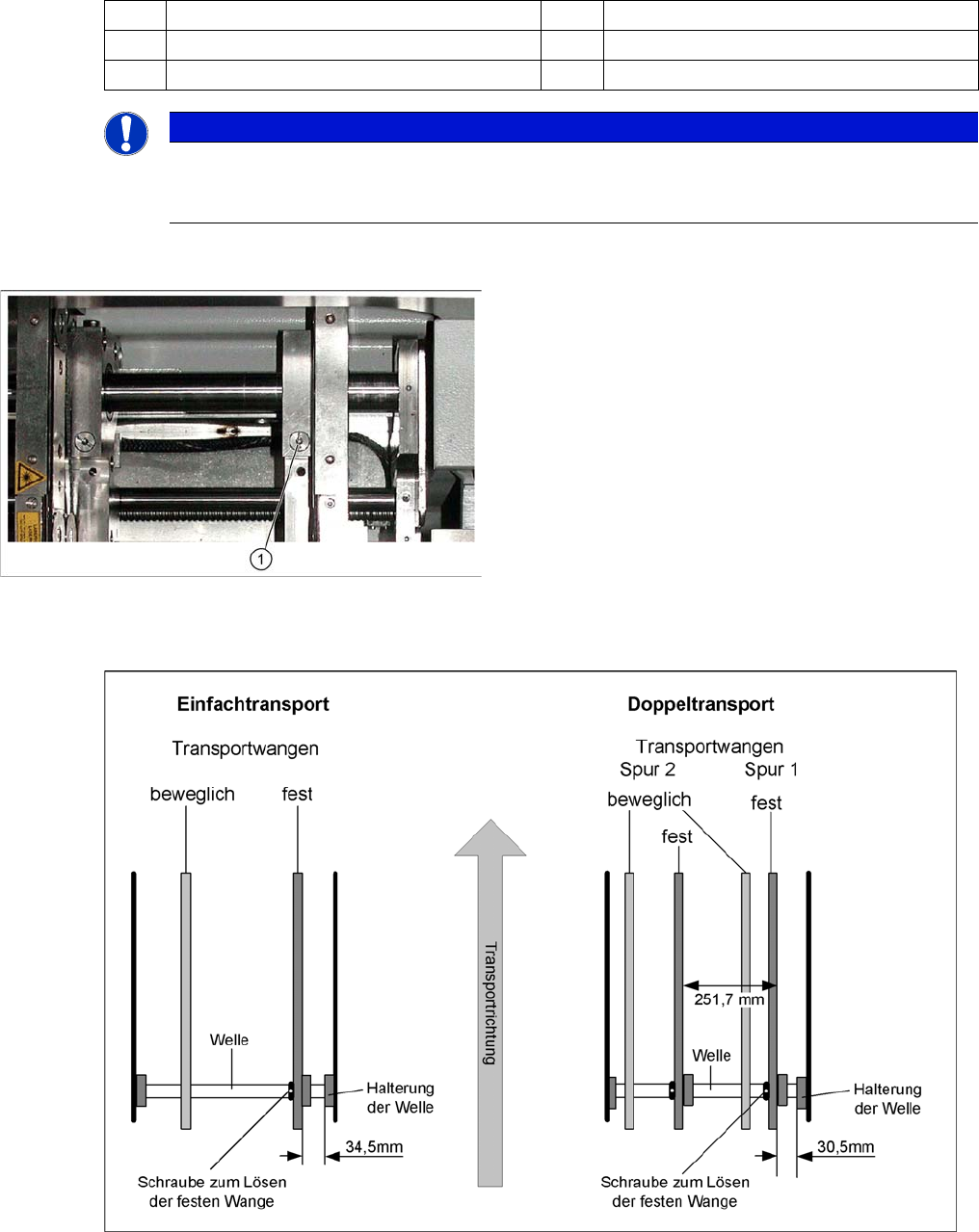

► Überprüfen Sie zur Kontrolle die Maße. (Siehe folgende Abbildung).
Einstellung "Feste Transportwange"
► Legen Sie die Feder ein und schrauben die Befestigungsschraube der Bremse fest.
► Befestigen Sie zuerst einen Wangenflansch mit der Befestigungsschraube, und kontrollieren Sie auf
beiden Seiten die Maße. Die beiden Transportwangen müssen parallel verlaufen
(1) Feste Seite - Transportspur 1 (2) Feste Seite - Transportspur 2
(3) Wangenflansch mit Madenschraube (4) Befestigungsschraube
(5) Feste Seite - Transportspur 2 verschieben (T) Transportrichtung
HINWEIS
Die Einstellung der festen Transportwange ist normalerweise nicht erforderlich. Eine Ausnah
-
me besteht für den Fall, dass Servicearbeiten zuvor ein Verschieben der festen Transportwan
-
ge erforderten.
Detail des modularen Transports
► Lösen Sie die Befestigungsschraube (1) am Wan
-
genflansch.
► In der Befestigungsschraube (1) befindet sich eine In
-
bus-Madenschraube, die Sie dazu leicht lösen
müssen - nicht heraus drehen!
► Entfernen Sie die Befestigungsschraube (1). Achten
Sie dabei auf die innenliegende Feder.
12 Modularer Transport
12.3 Einstellarbeiten am Transport 12.3.2 Transportsteuerung
226 Student Guide SIPLACE D-Serie (FSE)
► Befestigen Sie den zweiten Wangenflansch mit der Befestigungsschraube und kontrollieren Sie
nochmals die Maße.
► Verfahren Sie zur Kontrolle den LP-Transport auf 216 mm und fahren die Testleiterplatte in den LP-
Transport. Die Leiterplatte muss durch den gesamten LP-Transport gefahren werden.
12.3.2
12.3.2 Transportsteuerung
Transportsteuerung
12.3.2.1
12.3.2.1 TSP 201
TSP 201
Überblick
TSP 201
Legende
HINWEIS
Art und Quelle der Gefahr
Die Transportsteuerung TSP201 wird in D1/D1i- und D2/D2i-Maschinen, die Transportsteue
-
rung TSP301 wird in D3- und D4/D4i-Maschinen verwendet.
1 LP-Handling (Vorgänger- / Nachfolge
-
stationen)
3 DIP-Schalter für Einfach- / Doppeltransport
2 Jumper für SIEMENS / SMEMA-Option
