12 Modularer Transport
12.3 Einstellarbeiten am Transport 12.3.2 Transportsteuerung
226 Student Guide SIPLACE D-Serie (FSE)
► Befestigen Sie den zweiten Wangenflansch mit der Befestigungsschraube und kontrollieren Sie
nochmals die Maße.
► Verfahren Sie zur Kontrolle den LP-Transport auf 216 mm und fahren die Testleiterplatte in den LP-
Transport. Die Leiterplatte muss durch den gesamten LP-Transport gefahren werden.
12.3.2
12.3.2 Transportsteuerung
Transportsteuerung
12.3.2.1
12.3.2.1 TSP 201
TSP 201
Überblick
TSP 201
Legende
HINWEIS
Art und Quelle der Gefahr
Die Transportsteuerung TSP201 wird in D1/D1i- und D2/D2i-Maschinen, die Transportsteue
-
rung TSP301 wird in D3- und D4/D4i-Maschinen verwendet.

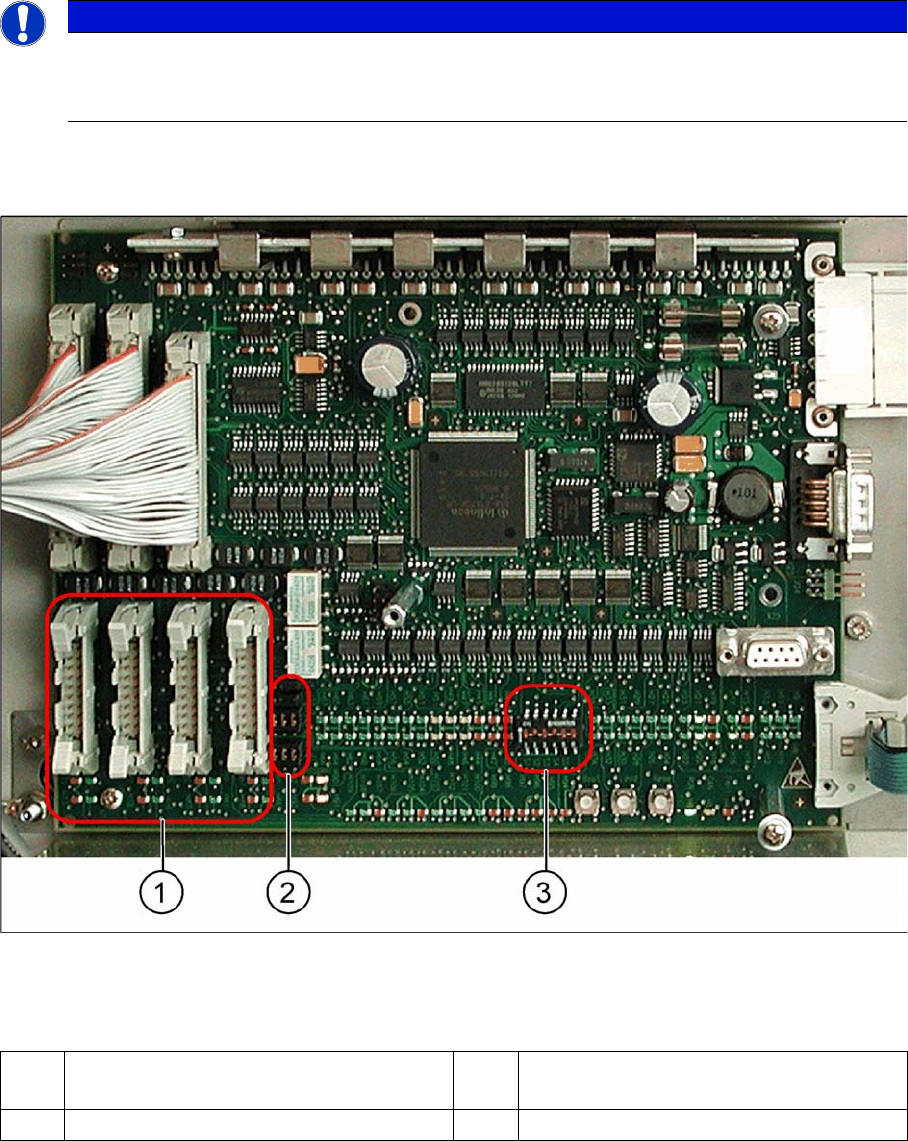

1 LP-Handling (Vorgänger- / Nachfolge
-
stationen)
3 DIP-Schalter für Einfach- / Doppeltransport
2 Jumper für SIEMENS / SMEMA-Option
12 Modularer Transport
12.3.2 Transportsteuerung 12.3 Einstellarbeiten am Transport
Student Guide SIPLACE D-Serie (FSE) 227
LP-Handling - Vorgänger- und Nachfolgestation
SIEMENS / SMEMA
Einfach- / Doppeltransport
DIP-Schalter S1 auf TSP201
LEDs auf der TSP201
Legende
1. X1 – LP-Handling – Vorgängerstation Spur 1
2. X2 – LP-Handling – Nachfolgerstation Spur 1
3. X4 – LP-Handling – Vorgängerstation Spur 2
4. X5 – LP-Handling – Nachfolgerstation Spur 2
Stecker- und Schnittstellenzustandsanzeige
▪ A = Angekommen
▪ B = Erlaubnis
▪ C = Abgegeben
▪ D = Anforderung
Jumper J1, J2 "Vorgänger/Nachfolger Station" an
TSP201
Legende
▪ J1 Vorgänger Station
▪ J2 Nachfolger Station
▪ J3 / J4 Störschleife (Eine Notausbetätigung am Pro
-
duktivity-Lift schaltet auch Bestückmaschine ab.)
HINWEIS!
Die Jumper J1 und J2 können unabhängig voneinander
auf SIEMENS oder SMEMA gestellt werden.
S Einfach
-
transport
Doppel
-
transport
Anmerkung
1OFF ON OFF = Einfachtransport, ON = Doppeltransport
2ON ONStationstyp (immer ON)
3OFF OFF OFF = Klemmsensor deaktiviert
4ON ONOFF = 125 Kbit/s (S27), ON = 1 Mbit/s (D1/D1i/D2/D2i)
5oo oo CAN-Abschlusswiderstand, OFF für D1/D1i, ON für D2/
D2i
6OFF OFF unbenutzt
HINWEIS
Sehen Sie dazu den Aufkleber auf der Abdeckung der TSP201.
12 Modularer Transport
12.3 Einstellarbeiten am Transport 12.3.2 Transportsteuerung
228 Student Guide SIPLACE D-Serie (FSE)
12.3.2.2
12.3.2.2 TSP 301
TSP 301
Jumpereinstellungen an TSP 301
DIL-Schalter S4 an TSP301
* Die Schalter 1 und 2 setzen die Hardware-ID 5 für D4/D4i-Maschinen und die Hardware-ID 6 für die
X4I, X
-
Serie, HF und D3.
Legende
1. J7 CAN-Bus 1 Abschlusswiderstand
2. F 6 Hauptsicherung TSP 301
3. F1-F5 Sicherung für die Transportmotoren
4. J3 Störschleife
5. J6 CAN-Bus 2 Abschlusswiderstand (nicht benutzt)
6. J2, J1 Nachfolger/Vorgänger Station
7. S4 DIL-Schalter
Jumper J1, J2 "Vorgänger/Nachfolger Station" an
TSP301
Legende
▪ J1 Vorgänger Station
▪ J2 Nachfolger Station
▪ J3 Störschleife (Eine NOT-AUS-Betätigung am Pro
-
duktivity-Lift schaltet auch die Bestückmaschine ab.)
▪ J6 CAN-Bus 2 Abschlusswiderstand (nicht benutzt)
▪ J7 CAN-Bus 1 Abschlusswiderstand
S X4I D4 X/D3/HF Anmerkung
1* ON ON ON ON
2* OFF ON OFF ON = SIPLACE D4/D4i, OFF: SIPLACE X, HF, D3,
X4I
3 OFF OFF OFF OFF = Klemmsensor wird nicht mehr verwendet
4ONONOFF OFFONON = Quad-Lane, OFF: Standard-Transport
5 OFF OFF OFF nicht verwendet
6 OFF ON OFF OFF ON OFF: Standard-Transport,
ON: Quad
-
Lane (Transportwangen außen fest)
7 OFF OFF OFF nicht verwendet
8 OFF OFF OFF nicht verwendet
