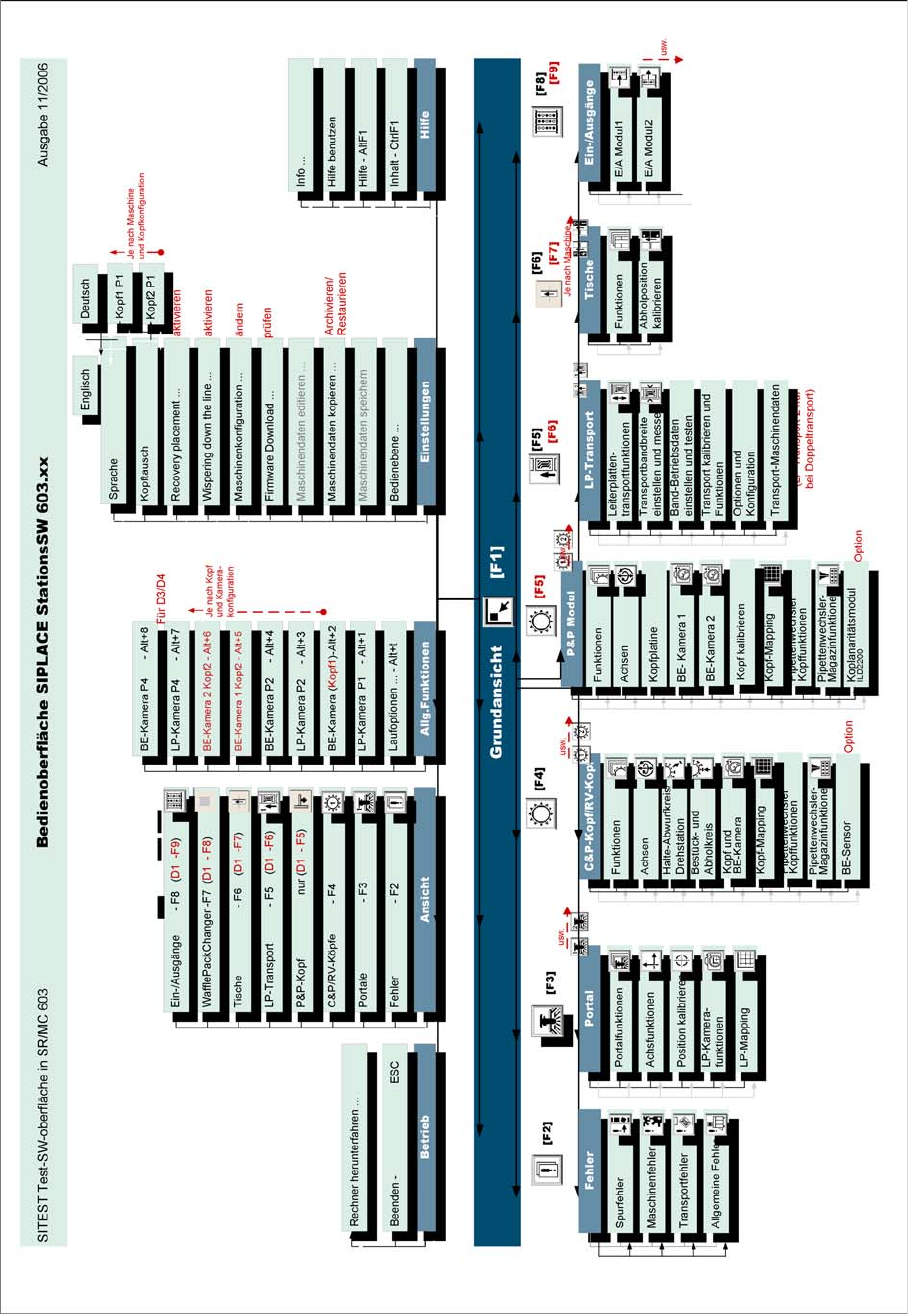

Wie aus diesem Übersichtsdiagramm erkennbar sind die Kalibriermenüs der SITEST-Software der
Hardware-Komponente zugeordnet, an der diese montiert ist oder für die ihre Funktion benutzt wird.
14 SITEST
14.2 Kalibrierung 14.1.2 SITEST Übersicht 603
242 Student Guide SIPLACE D-Serie (FSE)
14.2
14.2 Kalibrierung
Kalibrierung
Werkzeuge und SITEST
▪ Kalibrierteil – Allgemein –
Version III undurchsichtig ist für HF/X/D/Di-Maschinen mit C&P6/12 und Twin-/P&P-Kopf
[03010565-01]
(Version II durchsichtig ist für S/F/HS-Maschinen [00316308-03], Kalibrierpipette 920)
(Version für SST23 an X-Maschinen mit C&P20-Kopf [03034148-xx])
▪ Pipetten – Allgemein –
Typ 956, 517, 518, Pipette für NPK-D-Achse TH [03008862-03]
(C&P20-Kopf: 1235)
▪ Einstelllehre für S-Tische
▪ Leiterplatte zum Kalibrieren der LP-Transportbreite
▪ 2D-Koplan-(ILD2200)-Kalibrierteil
▪ SITEST, Version 602.xx oder höher
GEFAHR
VERLETZUNGSGEFAHR!
Bei einigen der nachfolgend beschriebenen Abläufe verfährt das Portal.
Aus diesem Grunde sollten Sie stets sicherstellen, dass weder Sie noch eine andere Person
sich im Verfahrbereich der Portale befinden, bevor Sie eine dieser Abläufe ausführen.
► Stellen Sie ebenfalls stets sicher, dass sich keine Gegenstände im Verfahrbereich befin
-
den.
HINWEIS
Art und Quelle der Gefahr
Vor der Ausführung der Kalibrierfunktionen müssen für Köpfe und Portale Referenzläufe
durchgeführt werden.
Wenn Sie die Kalibrierung der Maschine ausführen, werden die nicht benötigten Portale auto
-
matisch in die Parkposition gefahren.
Um die Maschine komplett zu kalibrieren, bietet das Testprogramm SITEST die Möglichkeit, mit
Hilfe der Funktion Maschine kalibrieren... sämtliche Kalibrierfunktionen aus dem Menü
Gesamtmaschine kalibrieren aus zu starten.
14 SITEST
14.2.1 Grundsätzlicher Ablauf beim Kalibrieren 14.2 Kalibrierung
Student Guide SIPLACE D-Serie (FSE) 243
14.2.1
14.2.1 Grundsätzlicher Ablauf beim Kalibrieren
Grundsätzlicher Ablauf beim Kalibrieren

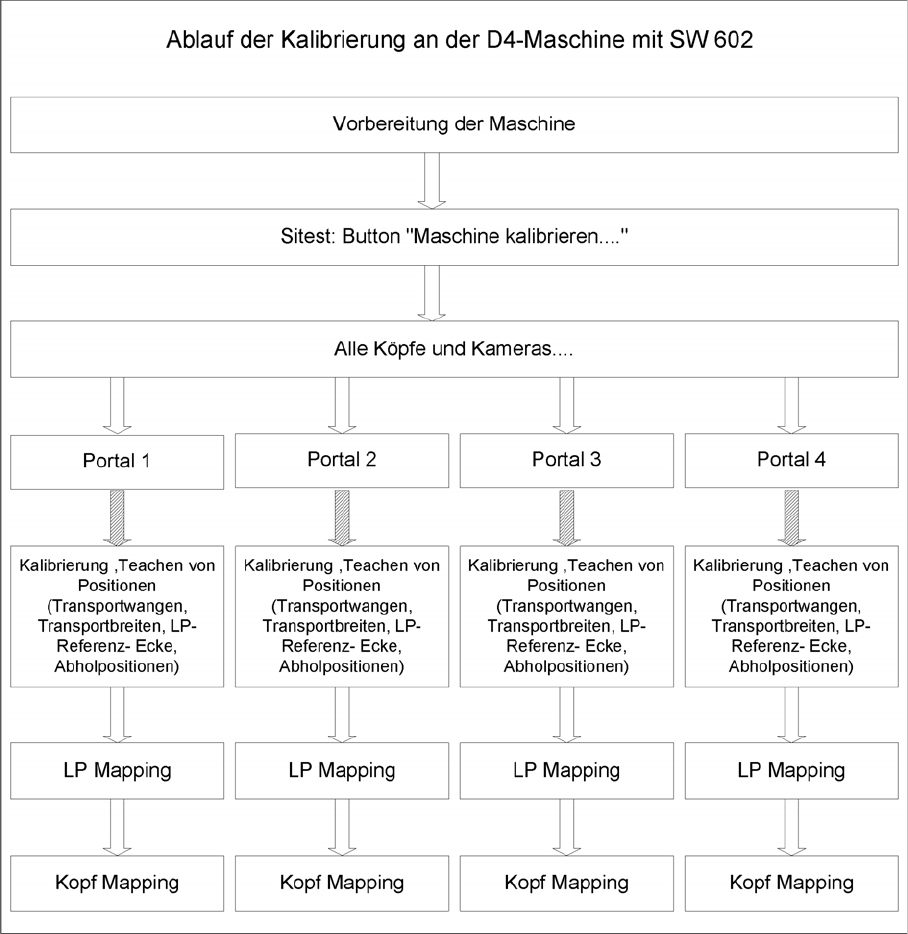

Grundsätzlicher Ablauf beim Kalibrieren der Maschine
14.2.2
14.2.2 Voraussetzung für die Kalibrierung der Pipettenwechsler an der SIPLACE D/Di
Voraussetzung für die Kalibrierung der Pipettenwechsler an der SIPLACE D/Di
► SITEST starten.
► Unter Menüpunkt Grundansicht, Gesamt Referenzlauf, um den Referenzlauf für alle Portale und
Köpfe zu starten.
► Konfigurieren Sie den Pipettenwechsler und überprüfen Sie die Füllstände.
Vorraussetzung Kalibrierung des Pipettenwechslers
▪ Jedes Magazin des PPWs muss mit einem Pipettentyp konfiguriert sein.
▪ An Segment 1 darf keine Pipette vorhanden sein.
