14 SITEST 14.3 Grundsätzliche Erläuterung aller Kalibrierschritte 14.3.7 N eue Funktionen in SITEST 252 Student Guide SIPLACE D-Serie (F SE) 5. Punkt 5 und 6 nur mi t SIPLACE Service Pa sswort akt iv! Es kann die feste T…
14 SITEST
14.3.7 Neue Funktionen in SITEST 14.3 Grundsätzliche Erläuterung aller Kalibrierschritte
Student Guide SIPLACE D-Serie (FSE) 251
▪ Die LP-Kamera misst die Bestückgenauigkeit anhand der 4 Kalibrierteilmarken an der Kalibrierteil
-
oberseite.
14.3.7
14.3.7 Neue Funktionen in SITEST
Neue Funktionen in SITEST
14.3.7.1
14.3.7.1 Transportmenü
Transportmenü

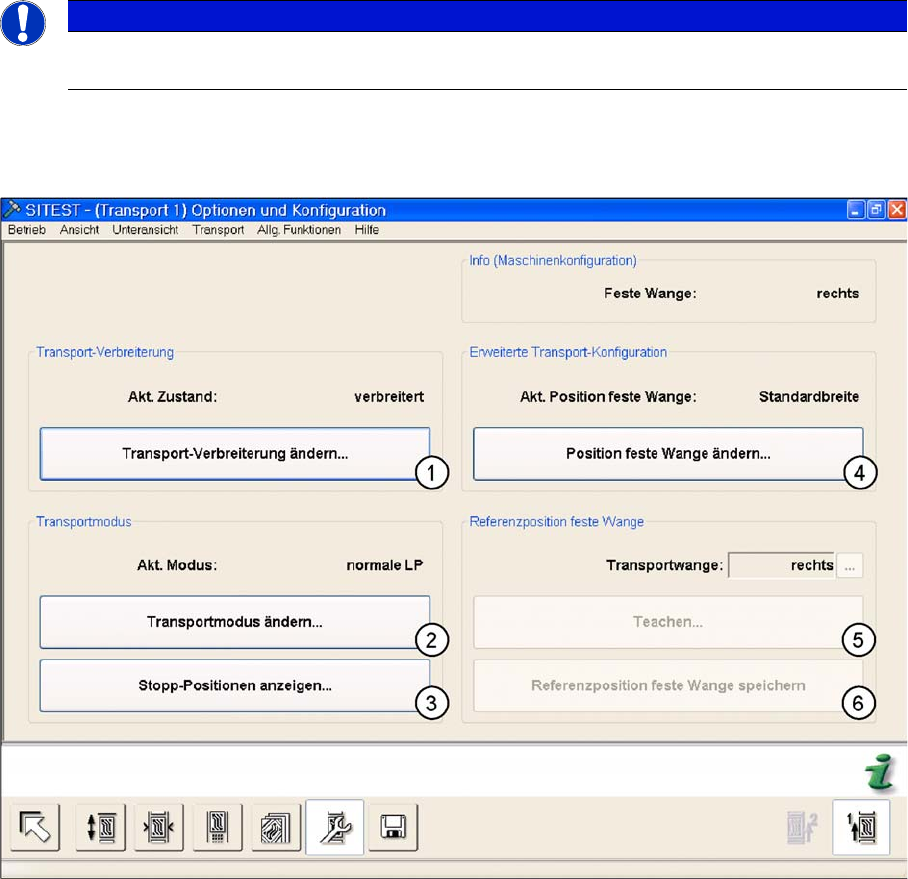

Transport - Option und Konfiguration
Legende
1. Transport-Verbreiterung ändern (nur bei Spur 1, wenn Doppeltransport):
Es erscheint ein Untermenü, in dem man verbreitert oder nicht verbreitert (Standardbreite) konfigu
-
rieren kann. Verbreitert heißt, Spur 2 wird zusammengefahren (Endschalter), die feste Wange für
Spur 1 bleibt an ihrer Position. (max. Breite Spur 1 = 380 mm)
Wird Punkt 4 zuerst gewählt (Überbreite) ist eine max. Breite Spur 1 von 430 mm möglich.
2. Transportmodus ändern:
Diese Funktion ist dient dazu, die Option Lange Leiterplatte zu konfigurieren.
Untermenü: normale LP/lange LP
3. Stopp-Positionen anzeigen:
zeigt die Anzahl der Positionen in BB1 und BB2, sowie den Offset zur Standard Stop-Position an.
(LP-Referenz- Ecke). Der Offset bei der Option Lange LP wird von SIPLACE Pro vorgegeben.
4. Hier kann die feste Transportwange in ihre Standardposition bei Standardbreite bzw. Überbreite ge
-
fahren werden (Werte aus den Maschinendaten, von der Transportsteuerung).
Überbreite bedeutet, die feste Wange wird 26 mm aufgefahren. (Doppeltransport Spur 1 und Spur 2
= 242 mm, flexibler Doppeltransport Spur 1 = 430 mm, Einfachtransport = 508 mm)
HINWEIS
Alle zuvor beschriebenen automatisch ablaufenden Kalibrierschritte können manuell in den
Untermenüs ausgeführt werden.
14 SITEST
14.3 Grundsätzliche Erläuterung aller Kalibrierschritte 14.3.7 Neue Funktionen in SITEST
252 Student Guide SIPLACE D-Serie (FSE)
5. Punkt 5 und 6 nur mit SIPLACE Service Passwort aktiv! Es kann die feste Transportwange
(links, rechts) geteacht werden.
6. Speichern der unter 5 geteachten Werte.
14.3.7.2
14.3.7.2 Funktion Firmware Download
Funktion Firmware Download
► Wählen Sie Einstellungen aus der Menü-Leiste im SITEST, anschließend Firmware Download.
Firmware-Download Überblick
HINWEIS
Art und Quelle der Gefahr
Diese Funktion steht bis SR/MC-SW 603 nur dem SIPLACE-Service zur Verfügung.
Ab SR/MC-SW 604 können die Downloads mit SITEST zu allen Komponenten auch von Kun
-
denservicetechnikern durchgeführt werden.
14 SITEST
14.3.7 Neue Funktionen in SITEST 14.3 Grundsätzliche Erläuterung aller Kalibrierschritte
Student Guide SIPLACE D-Serie (FSE) 253
Firmware-Download
Im CAN-FW sind alle aktuellen Firmware-Versionen aller Achsen, Tische etc. abgelegt.
Legende
1. In diesem Verzeichnis wird automatisch nachgeschaut, ob gegenüber der vorhandenen Firmware-
Version der jeweiligen Achse, Tische etc. eine neuere Firmware-Version existiert. Sollte dies der Fall
sein, wird dieser Firmwareunterschied angezeigt und die neue Firmware kann hinuntergeladen wer
-
den.
2. Es ist auch möglich manuell eine neue Firmware-Version in das CAN-FW Verzeichnis zu kopieren.
Hierzu klicken Sie einfach auf Firmware Datei in Pool kopieren.... Es öffnet sich ein Explorer-Menü,
indem Sie die neue Firmware-Version von einem USB-Stick etc. direkt in das CAN-FW-Verzeichnis
kopieren können. Die von Ihnen eingefügte Firmware-Version steht Ihnen nun im Auswahlmenü zur
Verfügung (siehe Punkt (1)).
14.3.7.3
14.3.7.3 Kopf-Modularität SIPLACE D-Serie
Kopf-Modularität SIPLACE D-Serie
► Wählen Sie Einstellungen aus der SITEST-Menüleiste, anschließend Kopftausch.
