14 SITEST 14.3.7 Neue Funktionen in SITEST 14.3 Grundsätzliche Erläuterung aller Kalibrierschritte Student Guide SIPLACE D-Serie (FSE) 253 Firmware-Download Im CAN-FW s ind alle aktuelle n Firmware-Ve rsionen aller Ac hs…
14 SITEST
14.3 Grundsätzliche Erläuterung aller Kalibrierschritte 14.3.7 Neue Funktionen in SITEST
252 Student Guide SIPLACE D-Serie (FSE)
5. Punkt 5 und 6 nur mit SIPLACE Service Passwort aktiv! Es kann die feste Transportwange
(links, rechts) geteacht werden.
6. Speichern der unter 5 geteachten Werte.
14.3.7.2
14.3.7.2 Funktion Firmware Download
Funktion Firmware Download
► Wählen Sie Einstellungen aus der Menü-Leiste im SITEST, anschließend Firmware Download.
Firmware-Download Überblick
HINWEIS
Art und Quelle der Gefahr
Diese Funktion steht bis SR/MC-SW 603 nur dem SIPLACE-Service zur Verfügung.
Ab SR/MC-SW 604 können die Downloads mit SITEST zu allen Komponenten auch von Kun
-
denservicetechnikern durchgeführt werden.
14 SITEST
14.3.7 Neue Funktionen in SITEST 14.3 Grundsätzliche Erläuterung aller Kalibrierschritte
Student Guide SIPLACE D-Serie (FSE) 253

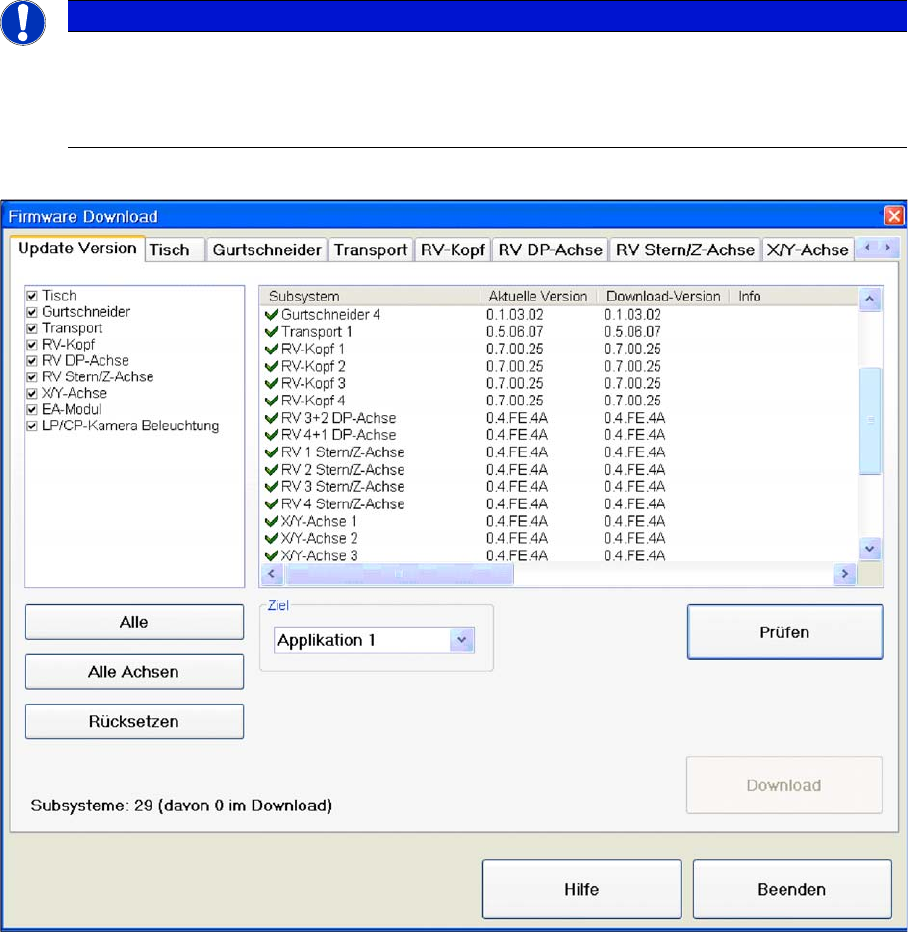

Firmware-Download
Im CAN-FW sind alle aktuellen Firmware-Versionen aller Achsen, Tische etc. abgelegt.
Legende
1. In diesem Verzeichnis wird automatisch nachgeschaut, ob gegenüber der vorhandenen Firmware-
Version der jeweiligen Achse, Tische etc. eine neuere Firmware-Version existiert. Sollte dies der Fall
sein, wird dieser Firmwareunterschied angezeigt und die neue Firmware kann hinuntergeladen wer
-
den.
2. Es ist auch möglich manuell eine neue Firmware-Version in das CAN-FW Verzeichnis zu kopieren.
Hierzu klicken Sie einfach auf Firmware Datei in Pool kopieren.... Es öffnet sich ein Explorer-Menü,
indem Sie die neue Firmware-Version von einem USB-Stick etc. direkt in das CAN-FW-Verzeichnis
kopieren können. Die von Ihnen eingefügte Firmware-Version steht Ihnen nun im Auswahlmenü zur
Verfügung (siehe Punkt (1)).
14.3.7.3
14.3.7.3 Kopf-Modularität SIPLACE D-Serie
Kopf-Modularität SIPLACE D-Serie
► Wählen Sie Einstellungen aus der SITEST-Menüleiste, anschließend Kopftausch.
14 SITEST
14.3 Grundsätzliche Erläuterung aller Kalibrierschritte 14.3.7 Neue Funktionen in SITEST
254 Student Guide SIPLACE D-Serie (FSE)
Kopfdaten
Kopf- Modularität Kopfdaten
Legende
1. Beim Kopftausch wird hier der entsprechende Kopftyp ausgewählt und gesetzt.
2. Beim Kopftausch wird hier der Kopftyp entsprechende Kamera-Typ ausgewählt und gesetzt.
3. Hier werden die Daten des installierten Kopfes angezeigt. Die aktuelle BIOS- und Applikations-Ver
-
sion, der Kopftyp und der Typ der am Kopf installierten BE-Kamera.
Achsdaten
Kopf-Modularität Achsdaten
