14 SITEST
14.3.7 Neue Funktionen in SITEST 14.3 Grundsätzliche Erläuterung aller Kalibrierschritte
Student Guide SIPLACE D-Serie (FSE) 253

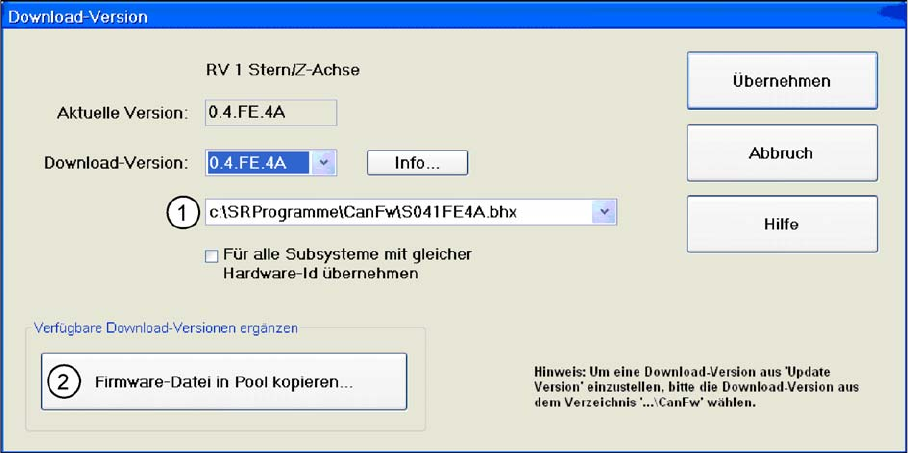

Firmware-Download
Im CAN-FW sind alle aktuellen Firmware-Versionen aller Achsen, Tische etc. abgelegt.
Legende
1. In diesem Verzeichnis wird automatisch nachgeschaut, ob gegenüber der vorhandenen Firmware-
Version der jeweiligen Achse, Tische etc. eine neuere Firmware-Version existiert. Sollte dies der Fall
sein, wird dieser Firmwareunterschied angezeigt und die neue Firmware kann hinuntergeladen wer
-
den.
2. Es ist auch möglich manuell eine neue Firmware-Version in das CAN-FW Verzeichnis zu kopieren.
Hierzu klicken Sie einfach auf Firmware Datei in Pool kopieren.... Es öffnet sich ein Explorer-Menü,
indem Sie die neue Firmware-Version von einem USB-Stick etc. direkt in das CAN-FW-Verzeichnis
kopieren können. Die von Ihnen eingefügte Firmware-Version steht Ihnen nun im Auswahlmenü zur
Verfügung (siehe Punkt (1)).
14.3.7.3
14.3.7.3 Kopf-Modularität SIPLACE D-Serie
Kopf-Modularität SIPLACE D-Serie
► Wählen Sie Einstellungen aus der SITEST-Menüleiste, anschließend Kopftausch.
14 SITEST
14.3 Grundsätzliche Erläuterung aller Kalibrierschritte 14.3.7 Neue Funktionen in SITEST
254 Student Guide SIPLACE D-Serie (FSE)

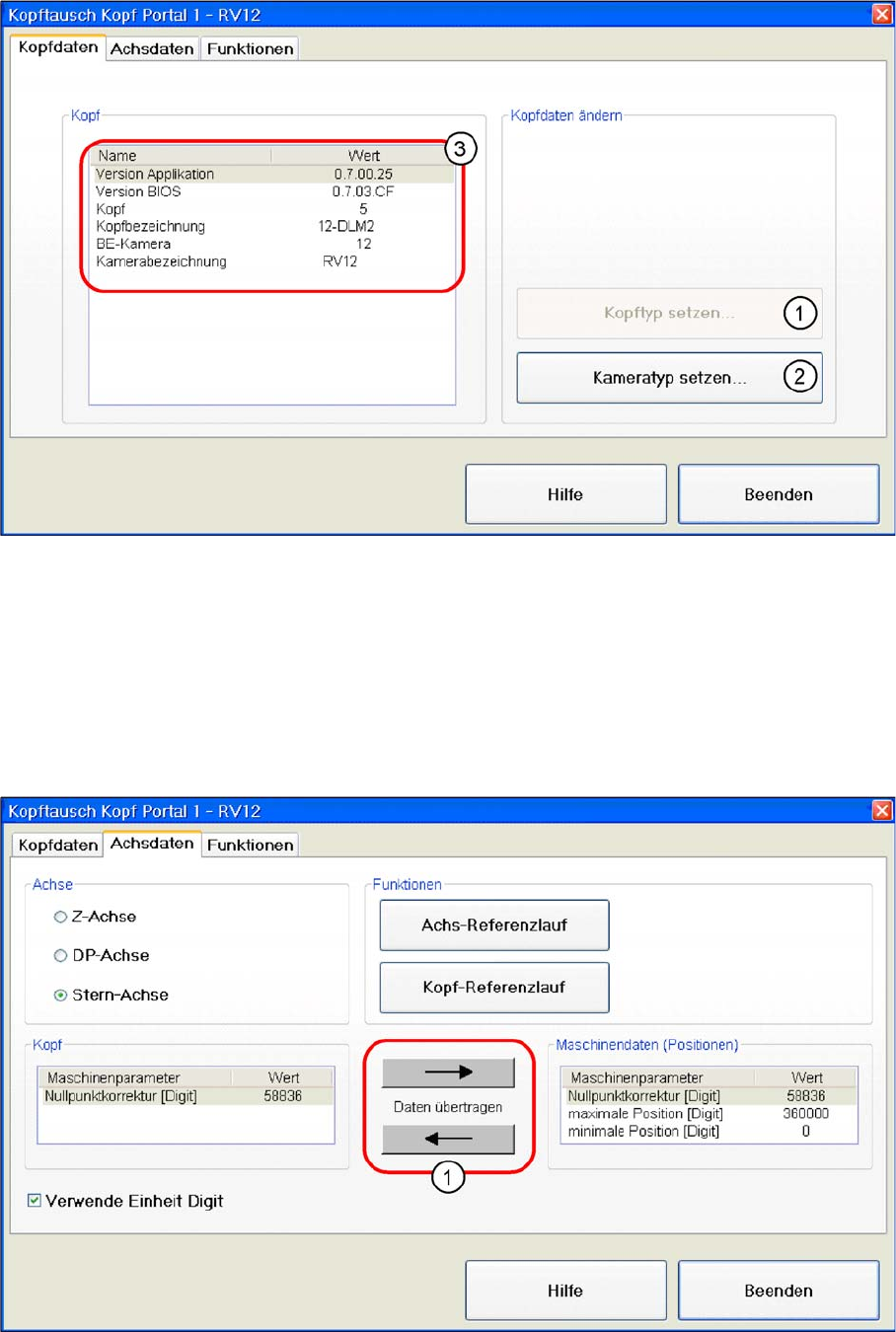

Kopfdaten
Kopf- Modularität Kopfdaten
Legende
1. Beim Kopftausch wird hier der entsprechende Kopftyp ausgewählt und gesetzt.
2. Beim Kopftausch wird hier der Kopftyp entsprechende Kamera-Typ ausgewählt und gesetzt.
3. Hier werden die Daten des installierten Kopfes angezeigt. Die aktuelle BIOS- und Applikations-Ver
-
sion, der Kopftyp und der Typ der am Kopf installierten BE-Kamera.
Achsdaten
Kopf-Modularität Achsdaten
14 SITEST
14.3.7 Neue Funktionen in SITEST 14.3 Grundsätzliche Erläuterung aller Kalibrierschritte
Student Guide SIPLACE D-Serie (FSE) 255
Legende
1. Hier können die Achsdaten von Z- und Sternachse aus dem Kopf-EPROM in die Maschinendaten
geschrieben werden. Genauso ist es auch anders herum möglich, die Achsdaten von Z- und Stern-
Achse aus den Maschinendaten auf das Kopf-EPROM zu schreiben.
Funktionen
Kopf- Modularität Funktionen
Legende
1. Nachdem der Kopf getauscht wurde, ist es möglich mit Hilfe dieser Funktion, diesen Kopf direkt im
Kopftausch-Menü zu kalibrieren. Natürlich können auch die anderen Köpfe hier kalibriert werden.
Grundsätzlich können Sie den neuen Kopf, sowie vorhandene Köpfe, auch im SITEST unter
Maschine kalibrieren..., Alle Köpfe und Kameras... kalibrieren.
2. Hier gilt dasselbe, wie unter (1). Es kann nach dem Kopftausch direkt ein Kopf-Mapping durchgeführt
werden. Auch finden Sie die Funktion Kopf-Mapping unter Maschine Kalibrieren, Kopf-Mapping.
