15 SIPLACE Messmittel
15.1 SIPLACE Axis Tester (SAT) [03002801-01]
Student Guide SIPLACE D-Serie (FSE) 259
15
15 SIPLACE Messmittel
SIPLACE Messmittel
Sehen Sie dazu auch...
16.1 Übersicht der Kalibriermittel [ ➙ 263]
15.1
15.1 SIPLACE Axis Tester (SAT) [03002801-01]
SIPLACE Axis Tester (SAT) [03002801-01]

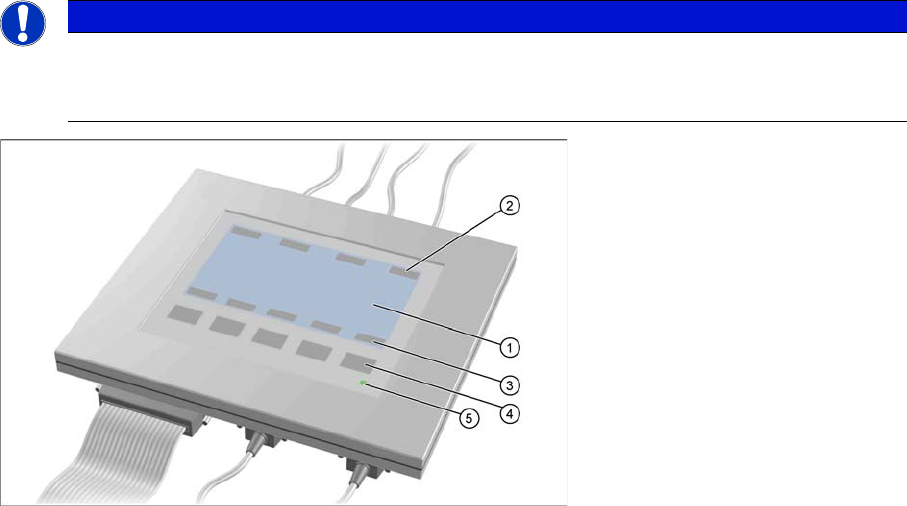

Achsprüfgerät - Draufsicht
1. LCD-Display mit 240 x 128 Pixel, Schwarzweiß-Darstellung, mit Hintergrundbeleuchtung
Auf dem LCD-Display werden die Menüs angezeigt und die aufgenommenen Trigger-, Spur- und Po
-
sitionssignale grafisch dargestellt. Alle relevanten Parameter wie
–Zeitbasis,
– Zeitmesswerte,
– Signalpegel und
– Cursorpositionen mit den zugehörigen Zeitdifferenzwerten
werden als alpha-numerische Angaben in die grafische Darstellung der Messkurven eingeblendet.
2. Dynamische Funktionsanzeige der BNC-Buchsenbelegung auf dem LCD-Display
3. Dynamische Funktionsanzeige der Belegung der Membrantasten auf dem LCD-Display
4. Fünf Membrantasten für die Menüsteuerung
5. Grüne LED zur Betriebsanzeige
HINWEIS
A363, A364
Das Achsprüfgerät ist für Maschinen mit A363 vorgesehen. Bei Maschinen mit A364 ist die
Funktion eingeschränkt.
