16 Anhang (FSE)
16.6 SIPLACE Vision - Sensorübersicht 16.6.2 Optionale digitale BE-Kamera C&P12 (Typ 38)
280 Student Guide SIPLACE D-Serie (FSE)
16.6.1.3
16.6.1.3 Inkpunkt-Kriterien
Inkpunkt-Kriterien
16.6.2
16.6.2 Optionale digitale BE-Kamera C&P12 (Typ 38)
Optionale digitale BE-Kamera C&P12 (Typ 38)
Min. Rahmenbreite für Kreisring und Rechteckrahmen: 0,1 mm
Min. Balkenbreite/Balkenabstand für Kreuz, Doppelkreuz: 0,1 mm
Max. X/ Y-Größe für alle Markenformen: 3 mm
Max. Balkenbreite für Kreuz, Doppelkreuz: 1,5 mm
Min. Toleranzen generell: 2% vom Nennmaß
Max. Toleranzen generell: 20% vom Nennmaß
Max. Winkeltoleranz: 2° für synthetische Marken
5° für Mustermarken
Maße von Mustern
Min. Größe 0,5 mm
Max. Größe 3 mm
Markenumgebung Freiraum um die Passmarke nicht notwendig, wenn sich innerhalb des
Suchfeldes keine ähnliche Markenstruktur befindet.
Methoden ▪ Synthetisches Markenerkennungsverfahren
▪ Mittlerer Grauwert
▪ Histogramm-Methode
▪ Template Matching
Größe der Markenformen bzw. Strukturen
Synthetische Marken Maße synthetischer Marken siehe "16.6.1.2 Passmarken-Kriterien"
[ ➙ 279].
Andere Verfahren Min. 0,3 mm
Max. 3 mm
Abdeckmaterial Gut deckend
Erkennungszeit Je nach Methode 20 ms - 0,2 s

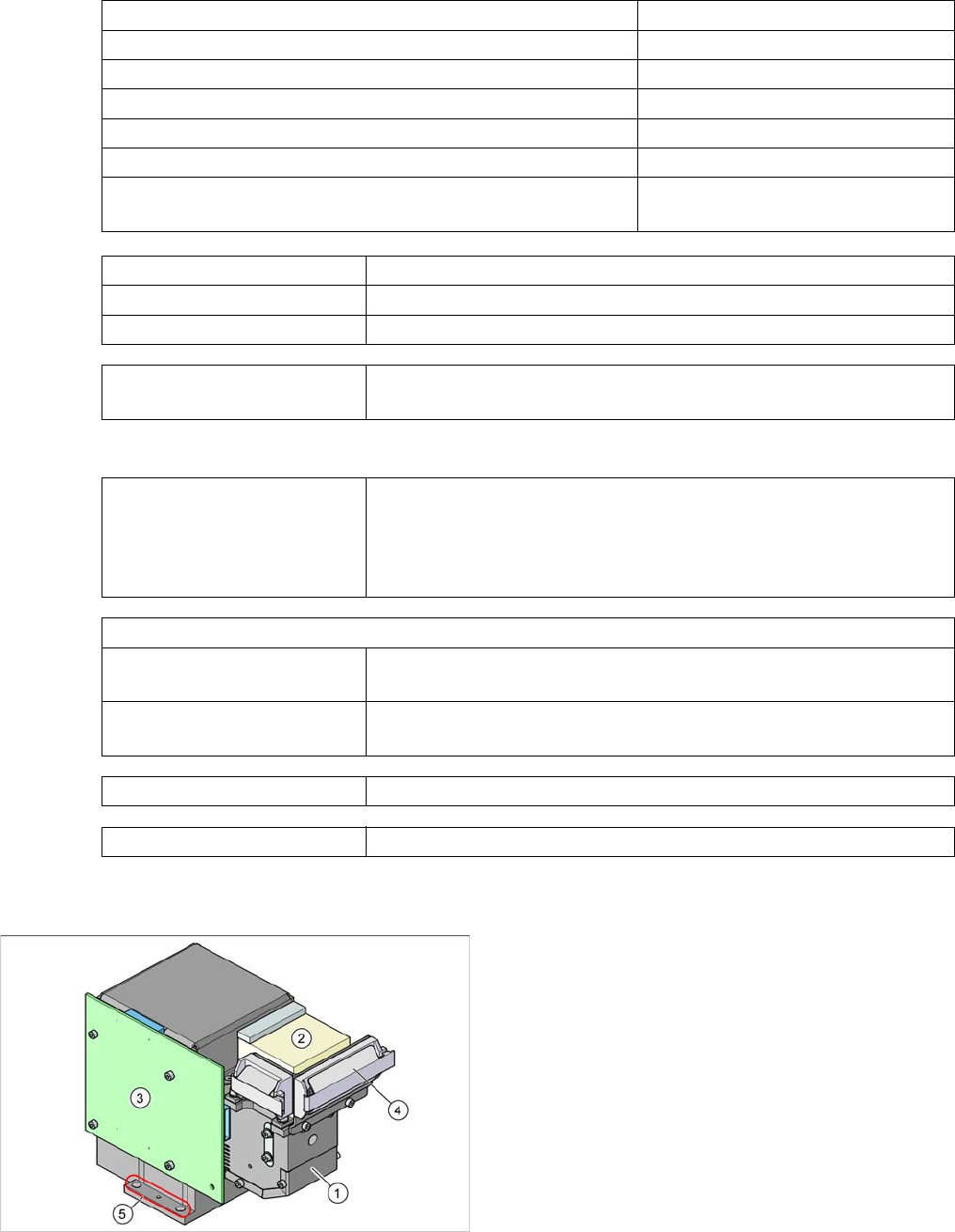

BE-Kamera optional auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Flachbandleitungshalter für C&P-Kopf-Leitungen
5. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
Anhand eines Typ-Aufklebers kann man den Kamera-
Typ 38 erkennen.
16 Anhang (FSE)
16.6.3 Digitale BE-Kamera C&P12 (Typ 28) 16.6 SIPLACE Vision - Sensorübersicht
Student Guide SIPLACE D-Serie (FSE) 281
16.6.2.1
16.6.2.1 Technische Daten
Technische Daten
Technische Daten Kamera-Typ 38
16.6.3
16.6.3 Digitale BE-Kamera C&P12 (Typ 28)
Digitale BE-Kamera C&P12 (Typ 28)
16.6.3.1
16.6.3.1 Technische Daten
Technische Daten
Technische Daten Kamera-Typ 28
BE-Maße
0,2 x 0,1 mm
2
bis 16 x 16 mm
2
BE-Spektrum 0,2 x 0,1 mm² (01005) bis PLCC36 (32R)
Min. Beinchenraster 0,1 mm
Min. Ballraster 0,25 mm
Min. Balldurchmes
-
ser
0,14 mm
Gesichtsfeld
20,5 x 20,5 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Möglichkeiten auf 4 Ebenen)

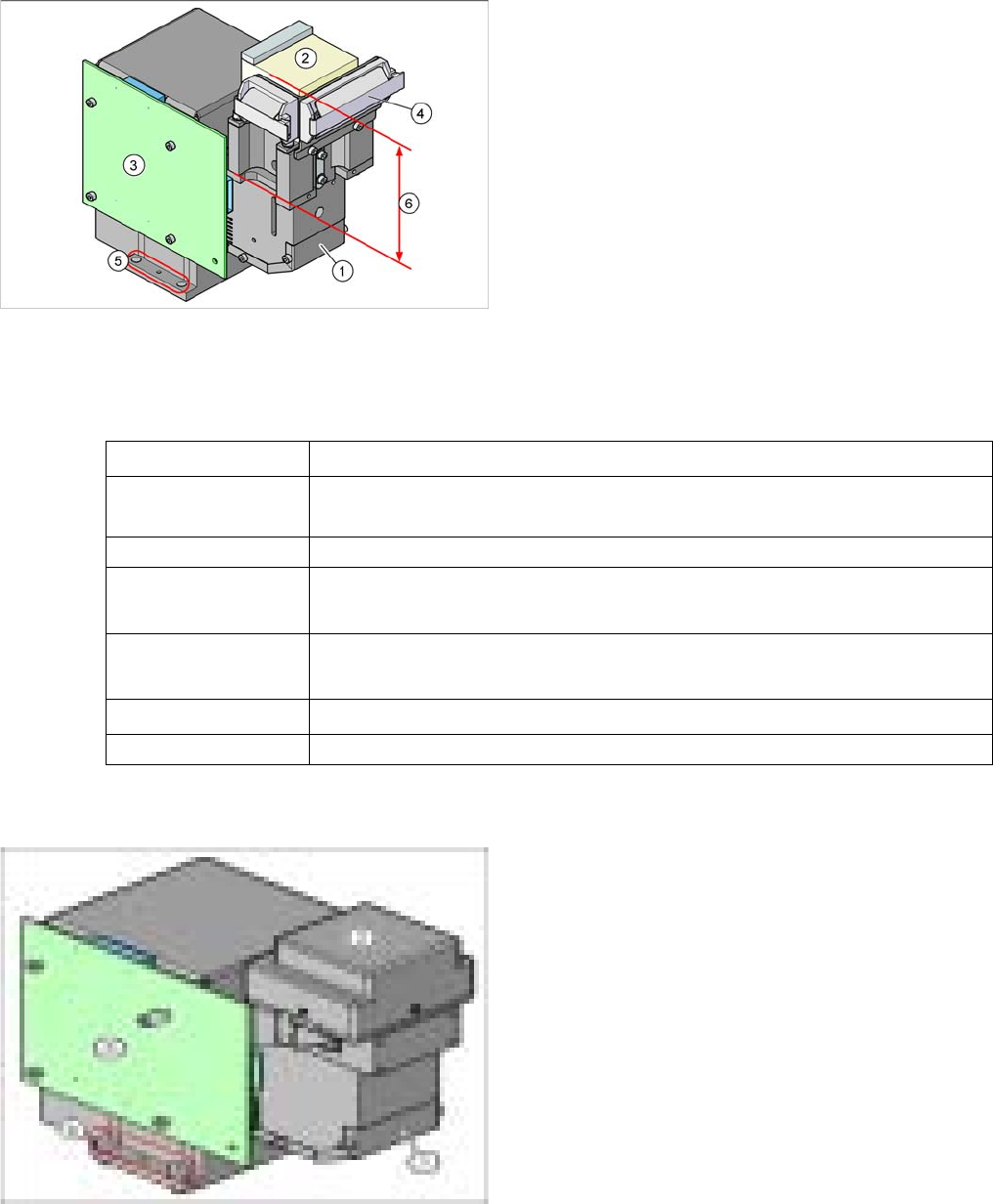

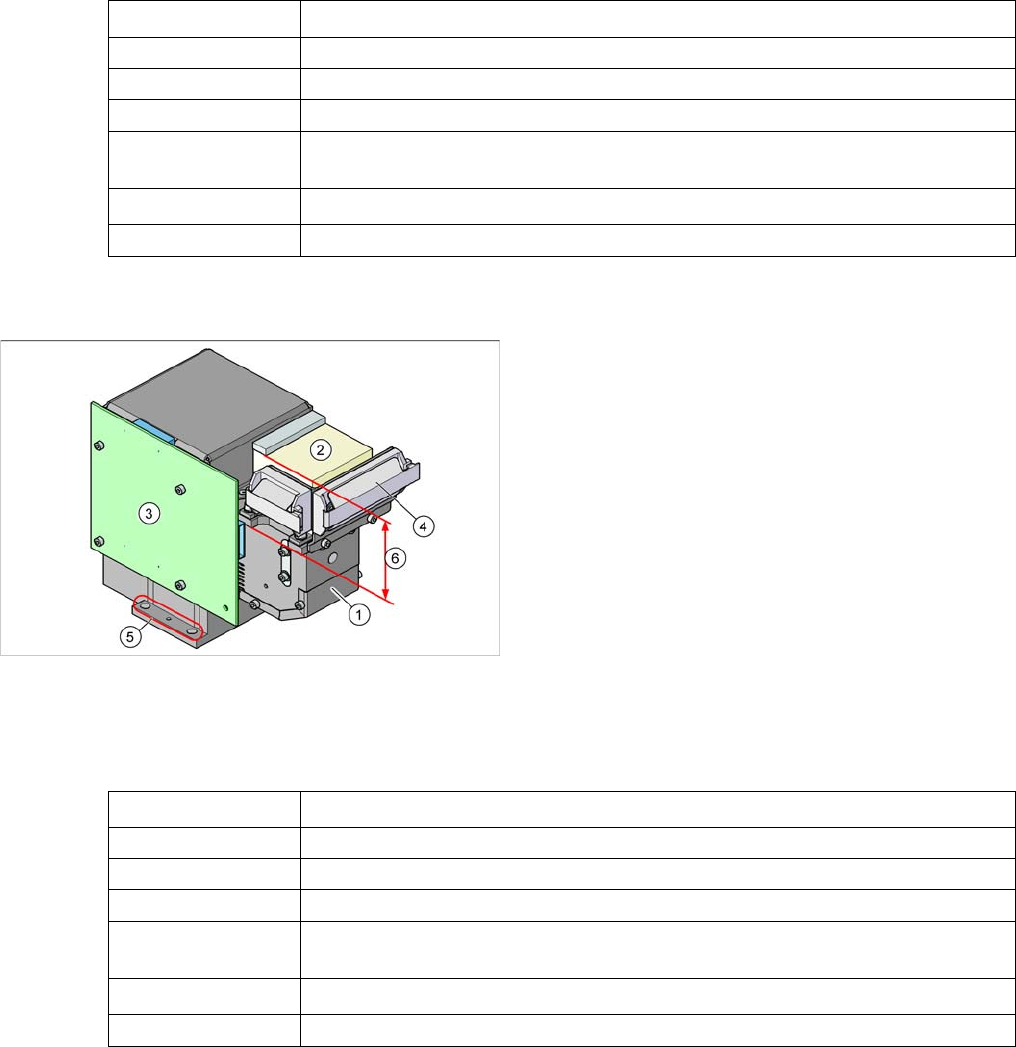

BE-Kamera standardmäßig auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Flachbandleitungshalter für C&P-Kopf-Leitungen
5. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
6. Anhand der niedrigeren Bauweise kann man den Ka
-
mera-Typ 28 vom Typ 29 unterscheiden.
BE-Maße
0,5 x 0,5 mm
2
bis 18,7 x 18,7 mm
2
BE-Spektrum 0402 bis PLCC44 inkl. BGA, µBGA, Flip-Chip, TSOP, QFP, SO bis SO32, DRAM
Min. Beinchenraster 0,5 mm
Min. Ballraster 0,45 mm
Min. Balldurchmes
-
ser
0,25 mm
Gesichtsfeld
24,5 x 24,5 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Möglichkeiten auf 4 Ebenen)
16 Anhang (FSE)
16.6 SIPLACE Vision - Sensorübersicht 16.6.4 BE-Kamera C&P12 (Option, Typ 29)
282 Student Guide SIPLACE D-Serie (FSE)
16.6.4
16.6.4 BE-Kamera C&P12 (Option, Typ 29)
BE-Kamera C&P12 (Option, Typ 29)
16.6.4.1
16.6.4.1 Technische Daten
Technische Daten
Technische Daten Kamera-Typ 29
16.6.5
16.6.5 BE-Kamera C&P12 (Option, Typ 30)
BE-Kamera C&P12 (Option, Typ 30)
BE-Kamera standardmäßig auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Flachbandleitungshalter für C&P-Kopf-Leitungen
5. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
6. Anhand der höheren Bauweise kann man den Kame
-
ra-Typ 29 vom Typ 28 unterscheiden.
BE-Maße
0,3 x 0,3 mm
2
bis 27 x 27 mm
2
BE-Spektrum
0201 bis 27 x 27 mm
2
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. Beinchenraster 0,3 mm
Min. Ballraster
0,25 mm für BE < 18 x 18 mm
2
0,35 mm für BE ≥ 18 x 18 mm
2
Min. Balldurchmesser
0,14 mm für BE < 18 x 18 mm
2
0,2 mm für BE ≥ 18 x 18 mm
2
Gesichtsfeld
31 x 31 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Möglichkeiten auf 4 Ebenen)
BE-Kamera standardmäßig auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
