3 Übersicht 3.4.3 Axis Unit und Computereinheit 3.4 Baugruppen Student Guide SIPLACE D-Serie (FSE) 29 3.4.3 3 . 4 . 3 A x is U n it u n d C o m p u t e r e in h e it Axis Unit und C omputereinheit Axis Unit 1 – Anbausatz…
3 Übersicht
3.4 Baugruppen 3.4.2 Sektoren
28 Student Guide SIPLACE D-Serie (FSE)
3.4.2
3.4.2 Sektoren
Sektoren
Sektor 1:
▪ Transportsteuerung TSP301
▪ CAN-Interface CAN-Bus Baudrate 500 KBit/s für S-Tische
▪ Baugruppe A3 CAN-Abschlusswiderstand für S-Tisch Stellplatz 1
▪ Vision-DC/DC-Konverter Beleuchtung digitale Kameras Portal 1 - 4 (03002280-02)
▪ Klemme X100 Power supply
▪ Pneumatikschalter für BE-Tisch 1
Sektor 2:
▪ CAN-I/O-Module 2 mit CAN-Interface 500 KBit/s für S-Tische
▪ Baugruppe A3 CAN-Abschlusswiderstand für S-Tisch Stellplatz 2
▪ 3x Sicherung 24 V
▪ Relais K1 Station – Druckluftabschaltung
▪ Klemme X200 Power supply
▪ Pneumatikschalter für BE-Tisch 2
Sektor 3:
▪ CAN-Interface CAN-Bus Baudrate 500 KBit/s für S-Tische
▪ Baugruppe A3 CAN Abschlusswiderstand für S-Tisch Stellplatz 3
▪ Klemme X300 Power supply
▪ Pneumatikschalter für BE-Tisch 1
Sektor 4:
▪ CAN-I/O-Module 2 mit CAN-Interface 500 KBit/s für S-Tische
▪ Baugruppe A3 CAN-Abschlusswiderstand für S-Tisch Stellplatz 4
▪ 3x Sicherung 24 V
▪ Klemme X400 Power supply
▪ Pneumatikschalter für BE-Tisch 1

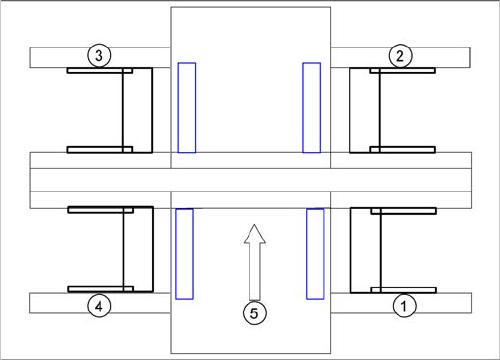

Sektoren SIPLACE D4
Legende
1. Sektor 1
2. Sektor 2
3. Sektor 3
4. Sektor 4
5. Transportrichtung
3 Übersicht
3.4.3 Axis Unit und Computereinheit 3.4 Baugruppen
Student Guide SIPLACE D-Serie (FSE) 29
3.4.3
3.4.3 Axis Unit und Computereinheit
Axis Unit und Computereinheit
Axis Unit 1 – Anbausatz an der LP-Eingabeseite:
▪ Servokarten X, Y, Stern, Z, DP für BB1
▪ 3x Achskarte A364
▪ 2x Power supply 5 V/15 A, +/-15 V
Computereinheit:
▪ Box PC mit CD-Rom drive (SR, SIPLACE Vision) oder Single Box PC (SR, SIPLACE Vision, MC)
▪ Micro Box PC (MC) oder kein Micro Box PC (MC) wenn das System mit einem Single Box PC läuft
▪ Multiplexer oder Video Spliter wenn das System mit einem Singe Box PC läuft
▪ USB-Hub
Axis Unit 2 – Anbausatz an der LP-Ausgabeseite:
▪ Servokarten X, Y, Stern, Z, DP für BB2
▪ 3x Achskarte A364
▪ 2x Power supply 5 V/15 A, +/-15 V
▪ Ballastschaltung
3.4.3.1
3.4.3.1 Computereinheit
Computereinheit

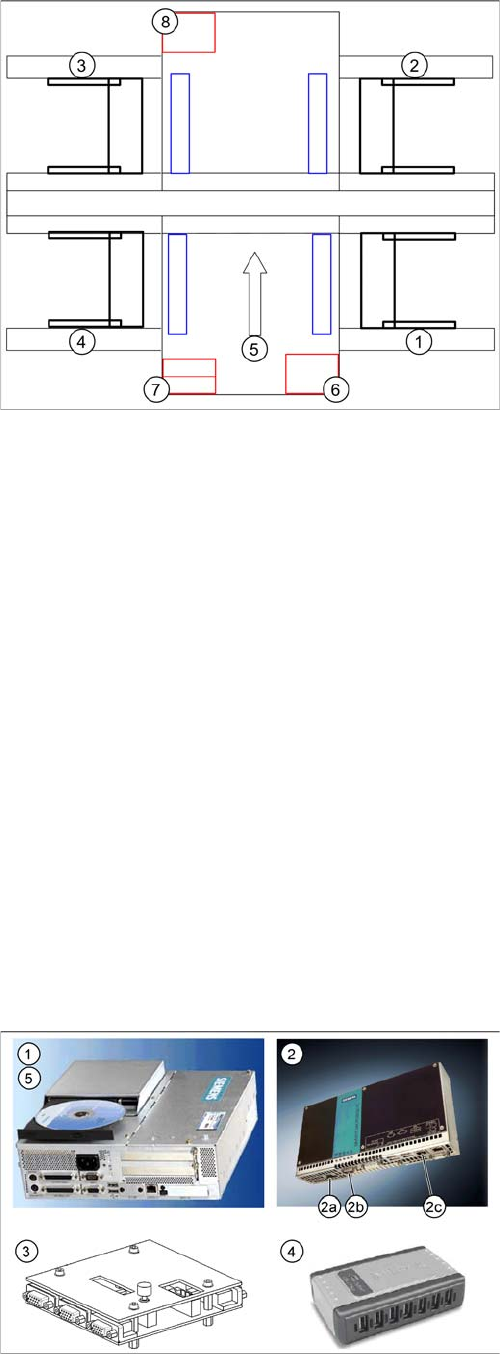

Achseinschub und Computereinheit
Legende
1. Sektor 1
2. Sektor 2
3. Sektor 3
4. Sektor 4
5. Transportrichtung
6. Axis Unit 1
7. Computereinheit
8. Axis Unit 2
Computereinheit D4
Legende
1. Stationsrechner BoxPC
2. Maschinencontroller Micro BoxPC
3. Multiplexer
4. USB-Hub
5. USB-CD-ROM-Laufwerk
3 Übersicht
3.4 Baugruppen 3.4.3 Axis Unit und Computereinheit
30 Student Guide SIPLACE D-Serie (FSE)
1. Stationsrechner BoxPC (SR-SW, SIPLACE Vision-SW)
▪ 2x Hotlink boards für SIPLACE Vision verbunden zu den digitalen Kameras
▪ 4x USB-Anschluss
▪ 2x LAN Ethernet (LAN 1 verbunden zum MC, LAN 2-Hub oder SIPLACE Pro)
▪ 1x VGA-Anschluss verbunden zum Multiplexer (Monitor)
▪ Spannungsversorgung 24 V DC
▪ Die Statusanzeige und H1/H2 sind auf der Rechner-Gegenseite aktiv während das BIOS geladen
wird.
2. Maschinencontroller Micro BoxPC (RMOS-SW)
▪ 2x LAN Ethernet (LAN 1 (2c) verbunden zum SC, LAN 2 – nicht verwendet)
▪ 4x USB-Anschluss
▪ 1x VGA-Anschluss verbunden zum Multiplexer (Monitor)
▪ COM Baugruppe – CAN 1 (2a) für BB1– CAN 2 (2b) für BB2
▪ Spannungsversorgung 24 V DC
3. Multiplexer (Umschalten zwischen SR und MC)
4. USB-Hub 2.0 – 4-Port (bzw. 7-Port) (anzuschliessen am USB-Port 0)
▪ Anschluss Spannungsversorgung
▪ Eingang USB vom Stationscomputer
▪ 4x (7x) USB-Ausgänge – 2x Tastatur, 2x Touch Screen (3x frei)
5. Externes CD-ROM-Laufwerk mit USB-Schnittstelle auch für MC
3.4.3.2
3.4.3.2 Computereinheit Di (Single Box PC)
Computereinheit Di (Single Box PC)
Stationsrechner Single BoxPC (SR-SW, SIPLACE Vision-SW)
1x Hotlink board (A24) für SIPLACE Vision, digital Kamera
▪ 1x CAN BUS board – CAN 1 für PA1– CAN 2 für PA2
▪ 4 x USB port
Computereinheit Di
Legende
1. Station Computer SIPLACE Single Box-PC
2. Video Splitter
3. USB hub
4. Hotlink Card (A24)
5. CAN BUS Card
6. DVI to VGA Cable
