X-Achsenantrieb
Mit Hilfe eines Zahnriemens wird die Drehbewegung des Motors für die X-Achse direkt in eine
Längsbewegung des Bestückkopfes in X-Richtung umgesetzt.
Y-Achsenantrieb
Die Längsbewegung des Bestückkopfes in Y-Richtung bewirkt ein Linearmotor.
3.4.6
3.4.6 Bauelemente Wechseltische
Bauelemente Wechseltische
3.4.6.1
3.4.6.1 Überblick S-Förderer
Überblick S-Förderer
Beschreibung: Bereits 9 verschiedene Förderer genügen, um Gurte von 8 bis 88 mm Breite zu verarbei
-
ten. Die Gurtspulen der Förderer werden im Gurtcontainer des BE-Wagens aufgenommen. Das
Schneidgerät zerkleinert automatisch den Leergurt. SIPLACE-Förderer zeichnen sich durch kurze Takt
-
zeiten und hochgenaue Abholpositionen aus.
Die Förderer können auch in anderen SIPLACE-Bestückautomaten eingesetzt werden.
Taster zum An- und Abdocken der BE-Tische (D4/D4i)

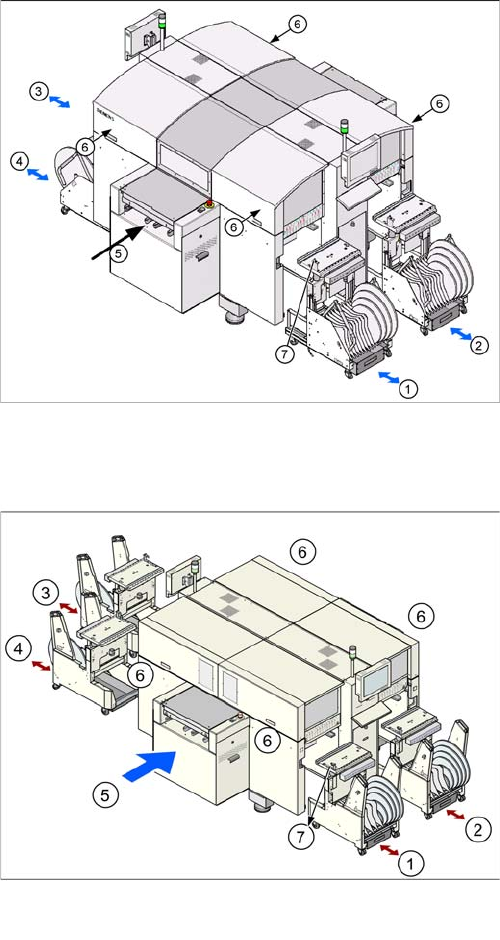

Legende
1. BE-Tisch Stellplatz 1
2. BE-Tisch Stellplatz 2
3. BE-Tisch Stellplatz 3
4. BE-Tisch Stellplatz 4
5. Transportrichtung
6. Taster zum An- und Abdocken der BE-Wechseltische
befindet sich bei jedem BE-Tisch unter der
Fördererabdeckklappe
7. Schalter zum Absenken des Tisches nach dem Ab-/
Andocken
3 Übersicht
3.4.6 Bauelemente Wechseltische 3.4 Baugruppen
Student Guide SIPLACE D-Serie (FSE) 37
Neben den Gurtförderern können auch Bulk Case-Förderer, Vibrationslängsförderer, Surftape-Förderer,
Dipflux-Module, BE-Entsorgungsmodule und manuelle Trays gerüstet werden. Ist ein Stellplatz nicht be
-
legt, so wird dort zur Sicherheit des Bedienpersonals ein Eingreifschutz (auch "Dummy-Förderer ge
-
nannt) eingesetzt.

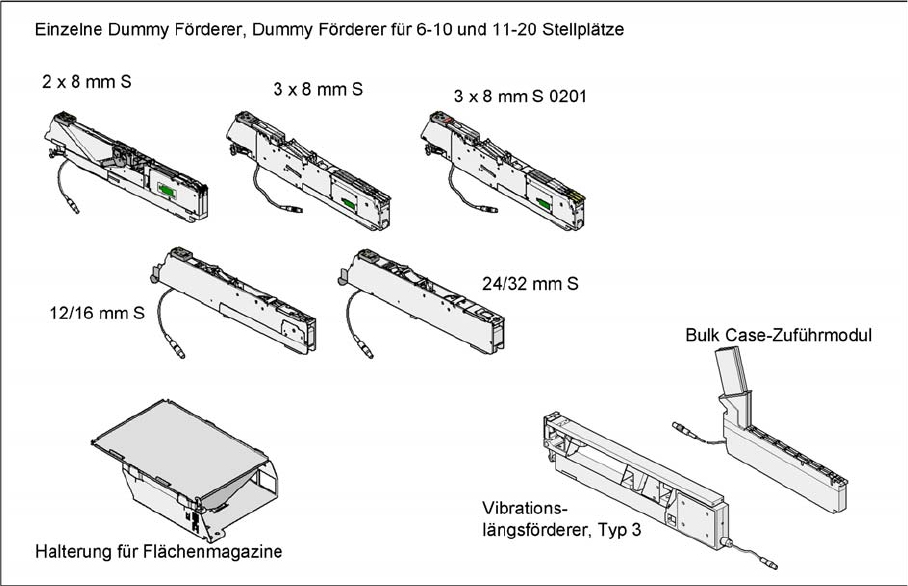

Überblick Standard-Förderer
3 Übersicht
3.4 Baugruppen 3.4.7 C&P12-Kopf DLM3
38 Student Guide SIPLACE D-Serie (FSE)
3.4.7
3.4.7 C&P12-Kopf DLM3
C&P12-Kopf DLM3
3.4.7.1
3.4.7.1 Allgemein
Allgemein

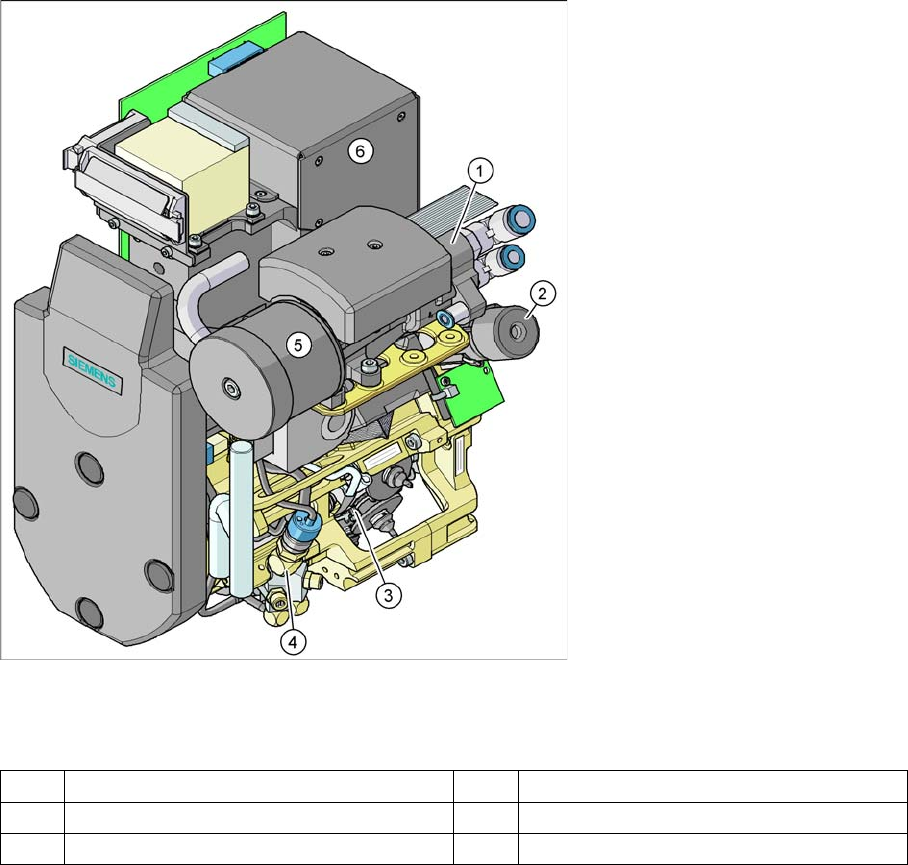

C&P12-Kopf DLM3
Legende
Option: Digitale Kamera SST.29 für den C&P12-Kopf und BE-Sensor [00118021-xx] für 0201
Bestückung.
Beachte: Digitale Kamera SST30 wird durch SST29 im C&P12-Kopf für D4i und SST29 im C&P6-Kopf
für D1i/Di ersetzt.
1 Vakuumerzeuger 4 Blasluftventil
2 Drehstation (DP-Achse) 5 Schalldämpfer
3 Stern mit 12 Pinolen (Stern-Achse) 6 BE-Kamera
