3 Übersicht
3.4.8 SIPLACE Vision 3.4 Baugruppen
Student Guide SIPLACE D-Serie (FSE) 41
Passmarken-Kriterien
Inkpunkt-Kriterien
2 Marken ermitteln X-/Y-Position, Verdrehwinkel mittlerer LP-Verzug
3 Marken ermitteln zusätzlich: Scherung, Verzug separat in X- und Y-Richtung
Markenformen Synthetische Marken: Kreis, Kreuz, Quadrat, Rechteck, Raute,
kreisförmige, quadratische und rechteckige Konturen, Doppelkreuz
Muster: beliebig
Markenoberfläche
Kupfer Ohne Oxidation und Lötstopplack
Zinn Wölbung 1/10 der Strukturbreite, jeweils guter Kontrast zur Umgebung
Maße synthetischer Marken
Min. X/ Y-Größe für Kreis und Rechteck: 0,25 mm
Min. X/ Y-Größe für Kreisring und Rechteckrahmen: 0,3 mm
Min. X/ Y-Größe für Kreuz: 0,3 mm
Min. X/ Y-Größe für Doppelkreuz: 0,5 mm
Min. X/ Y-Größe für Raute: 0,35 mm
Min. Rahmenbreite für Kreisring und Rechteckrahmen: 0,1 mm
Min. Balkenbreite/Balkenabstand für Kreuz, Doppelkreuz: 0,1 mm
Max. X/ Y-Größe für alle Markenformen: 3 mm
Max. Balkenbreite für Kreuz, Doppelkreuz: 1,5 mm
Min. Toleranzen generell: 2% vom Nennmaß
Max. Toleranzen generell: 20% vom Nennmaß
Max. Winkeltoleranz: 2° für synthetische Marken
5° für Mustermarken
Maße von Mustern
Min. Größe 0,5 mm
Max. Größe 3 mm
Markenumgebung Freiraum um die Passmarke nicht notwendig, wenn sich innerhalb des
Suchfeldes keine ähnliche Markenstruktur befindet.
Methoden ▪ Synthetisches Markenerkennungsverfahren
▪ Mittlerer Grauwert
▪ Histogramm-Methode
▪ Template Matching
Größe der Markenformen bzw. Strukturen
Synthetische Marken Maße synthetischer Marken siehe "3.4.8.1.1.2 Passmarken-Kriterien"
[➙41].
Andere Verfahren Min. 0,3 mm
Max. 3 mm
Abdeckmaterial Gut deckend
Erkennungszeit Je nach Methode 20 ms - 0,2 s
3 Übersicht
3.4 Baugruppen 3.4.8 SIPLACE Vision
42 Student Guide SIPLACE D-Serie (FSE)
Optionale digitale BE-Kamera C&P12 (Typ 38)
Technische Daten
Technische Daten Kamera-Typ 38
Digitale BE-Kamera C&P12 (Typ 28)
Technische Daten
Technische Daten Kamera-Typ 28

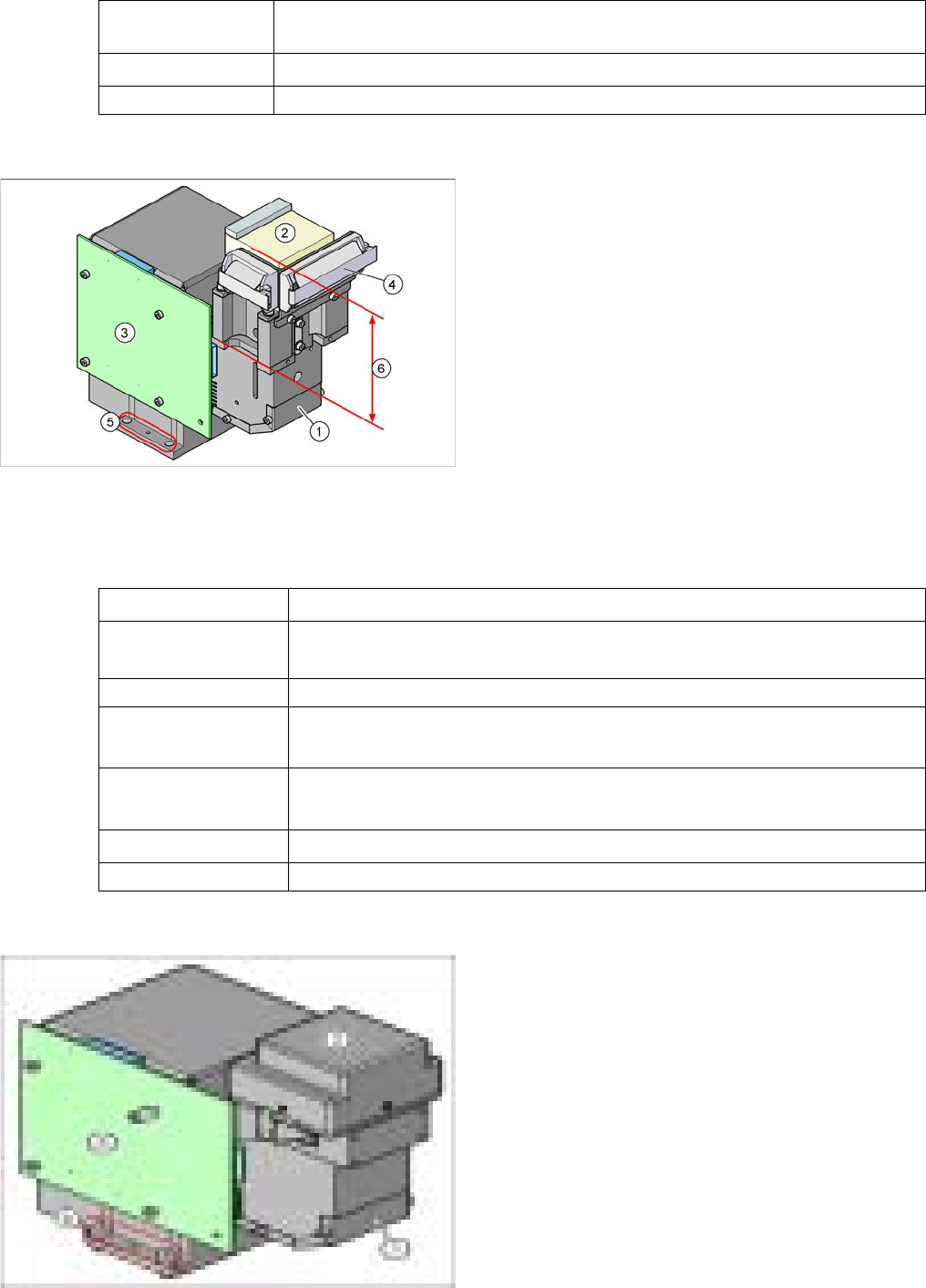

BE-Kamera optional auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Flachbandleitungshalter für C&P-Kopf-Leitungen
5. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
Anhand eines Typ-Aufklebers kann man den Kamera-
Typ 38 erkennen.
BE-Maße
0,2 x 0,1 mm
2
bis 16 x 16 mm
2
BE-Spektrum 0,2 x 0,1 mm² (01005) bis PLCC36 (32R)
Min. Beinchenraster 0,1 mm
Min. Ballraster 0,25 mm
Min. Balldurchmes
-
ser
0,14 mm
Gesichtsfeld
20,5 x 20,5 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Möglichkeiten auf 4 Ebenen)

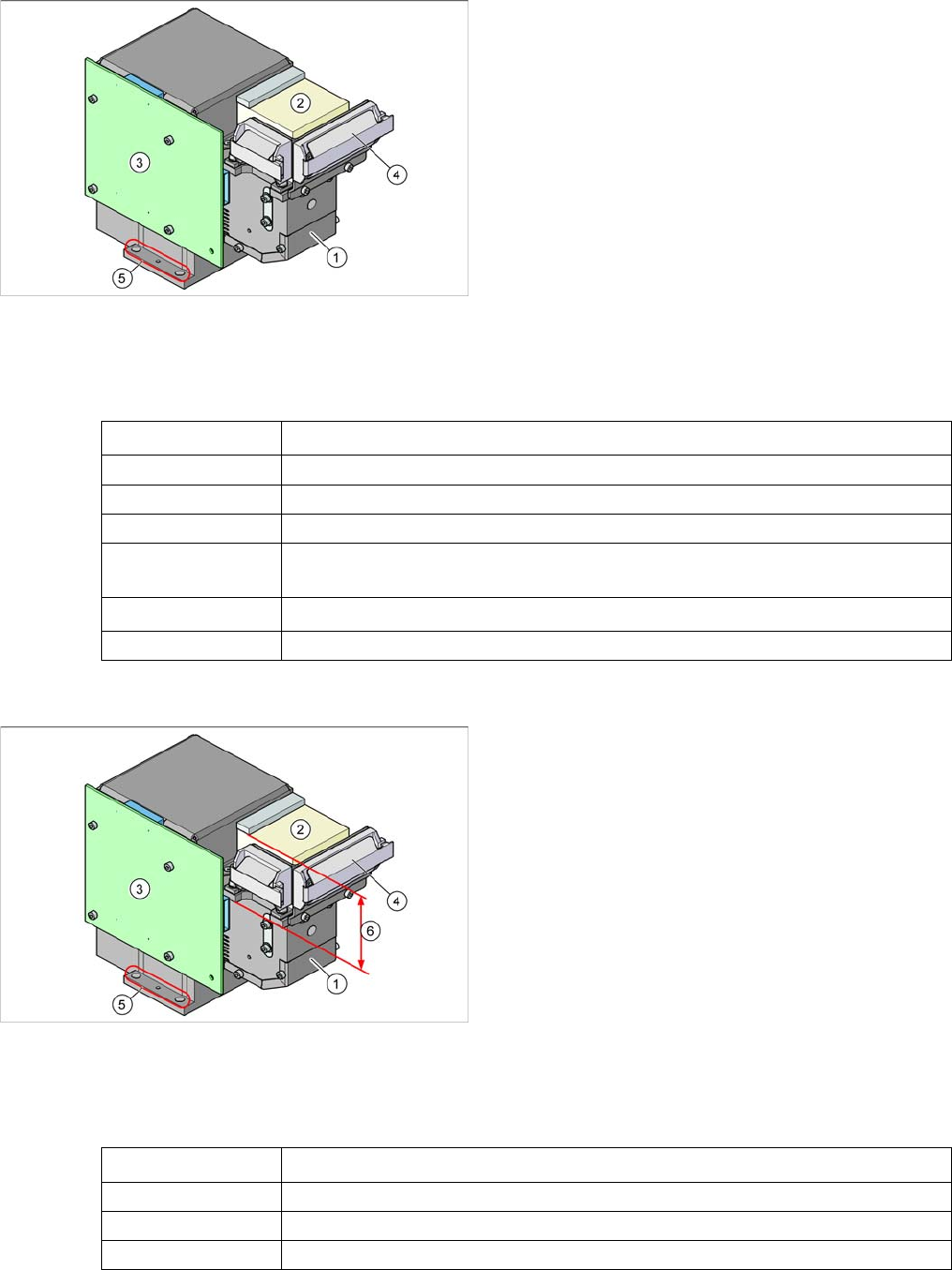

BE-Kamera standardmäßig auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Flachbandleitungshalter für C&P-Kopf-Leitungen
5. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
6. Anhand der niedrigeren Bauweise kann man den Ka
-
mera-Typ 28 vom Typ 29 unterscheiden.
BE-Maße
0,5 x 0,5 mm
2
bis 18,7 x 18,7 mm
2
BE-Spektrum 0402 bis PLCC44 inkl. BGA, µBGA, Flip-Chip, TSOP, QFP, SO bis SO32, DRAM
Min. Beinchenraster 0,5 mm
Min. Ballraster 0,45 mm
3 Übersicht
3.4.8 SIPLACE Vision 3.4 Baugruppen
Student Guide SIPLACE D-Serie (FSE) 43
BE-Kamera C&P12 (Option, Typ 29)
Technische Daten
Technische Daten Kamera-Typ 29
BE-Kamera C&P12 (Option, Typ 30)
Min. Balldurchmes
-
ser
0,25 mm
Gesichtsfeld
24,5 x 24,5 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Möglichkeiten auf 4 Ebenen)
BE-Kamera standardmäßig auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Flachbandleitungshalter für C&P-Kopf-Leitungen
5. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
6. Anhand der höheren Bauweise kann man den Kame
-
ra-Typ 29 vom Typ 28 unterscheiden.
BE-Maße
0,3 x 0,3 mm
2
bis 27 x 27 mm
2
BE-Spektrum
0201 bis 27 x 27 mm
2
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. Beinchenraster 0,3 mm
Min. Ballraster
0,25 mm für BE < 18 x 18 mm
2
0,35 mm für BE ≥ 18 x 18 mm
2
Min. Balldurchmesser
0,14 mm für BE < 18 x 18 mm
2
0,2 mm für BE ≥ 18 x 18 mm
2
Gesichtsfeld
31 x 31 mm
2
Beleuchtungsart Auflicht (6 frei programmierbare Möglichkeiten auf 4 Ebenen)
BE-Kamera standardmäßig auf dem C&P12
Legende
1. BE-Kamera Optik und Beleuchtung
2. Kamera Verstärker
3. Beleuchtungssteuerung
4. Flachbandleitungshalter für C&P-Kopf-Leitungen
5. Kamerabefestigung
je 2 Befestigungsbohrungen und 1 Zentrierbohrung
auf beiden Seiten
6. Anhand der höheren Bauweise kann man den Kame
-
ra-Typ 29 vom Typ 28 unterscheiden.
