3 Übersicht 3.4.9 Transportsystem 3.4 Baugruppen Student Guide SIPLACE D-Serie (FSE) 47 3.4.9.2 3 . 4 . 9 . 2 K o n s t r u k t io n E in f a c h t r a n s p o r t Konstruktion Einfachtransport Konstruktion Leiterpla tte…
3 Übersicht
3.4 Baugruppen 3.4.9 Transportsystem
46 Student Guide SIPLACE D-Serie (FSE)
Kontrolle der Leiterplatte innerhalb des Transportes
Die Leiterplatte wird mittels Lichtschranken (Sender und Empfänger) geprüft. Der Sender befindet sich
unterhalb des Transportriemens und der Empfänger gegenüber, oberhalb des Transportriemens. Die
Lichtschranken stoppen die Leiterplatten im Eingabeband, im Zwischenband und im Ausgabeband des
Transportes.
Die Lichtschranke in den Bestückbereichen startet den Bremsvorgang über den DC-Motor und schalten
den Laser (Stopper) ein. Die Leiterplatte fährt innerhalb eines nicht verstellbaren Zeitraums (100 ms) mit
reduzierter Geschwindigkeit zur Halteposition (Laser). In Abhängigkeit vom Gewicht der LP wird das
Bremsprofil (softwaregesteuert) angepasst. Dadurch wird eine konstante Transportzeit unabhängig der
Leiterplatten erreicht.
Bei Maschinen mit mehreren Bearbeitungsbereichen (D4/D4i/D3) erfolgt in der Stationssoftware eine
Leiterplattenverfolgung, d. h. in jeder der fünf Sektionen muss der Leiterplatten-Transportvorgang
ungestört bis zum jeweiligen Sensor erfolgen. Eine Entnahme in Zwischenpositionen ist nicht erlaubt.
Leiterplatten-Stopper
Die Leiterplatte im Bestückbereich wird mittels Laser-Lichtschranke angehalten. Die Laser-Lichtschran
-
ke erfasst die Vorderkante der Leiterplatte und hält sie an. Somit wird ein Stoß gegen einen mechani
-
schen Anschlag vermieden.
Die Positioniergenauigkeit der Leiterplatte beträgt +/-0,5 mm.
Optional ist ein zweiter, mechanischer Stopper für lange Leiterplatten bis zu 610 mm lieferbar.
Hubtisch
In jedem Bestückbereich gibt es einen oder zwei unabhängig voneinander arbeitende Hubtische (Einzel-
/Doppeltransport). Der Antrieb des Hubtisches arbeitet indirekt über einen durch ein 5/2-Wegeventil ge
-
steuerten Pneumatikzylinder. Unterschiedliche Dicken von Leiterplatten werden automatisch kompen
-
siert. Die Führung für die Hubtischplatte in senkrechter Richtung (auf/ab) ist an vier Punkten definiert.
Der Hubweg wird von einem Messsystem bestimmt.
Die obere Position wird über das Messsystem mit Inkrementalgeber und ein definiertes Zeitfenster kon
-
trolliert. Die Prüfung, ob die Klemmung erfolgreich war, erfolgt über den Transportmotor.
Die untere Position wird mittels Messsystem, einem BERO auf dem Pneumatikzylinder und einem defi
-
niertem Zeitfenster geprüft.
Der Freiraum unterhalb der Leiterplatte beträgt 40 mm.
Sie können die "alten" 74 mm hohen roten Leiterplatten-Unterstützungen an der HF-Maschine und SI
-
PLACE X/D-Maschinen nicht mehr verwenden. Zur Unterstützung der Leiterplatten müssen die schwar
-
zen (94 mm) LP-Unterstützungen eingesetzt werden.
Der Doppeltransport kann als Einfachtransport verwendet werden, wenn die Transportseiten des Trans
-
ports von Spur 2 zusammengefahren werden (flexibler Doppeltransport).
3 Übersicht
3.4.9 Transportsystem 3.4 Baugruppen
Student Guide SIPLACE D-Serie (FSE) 47
3.4.9.2

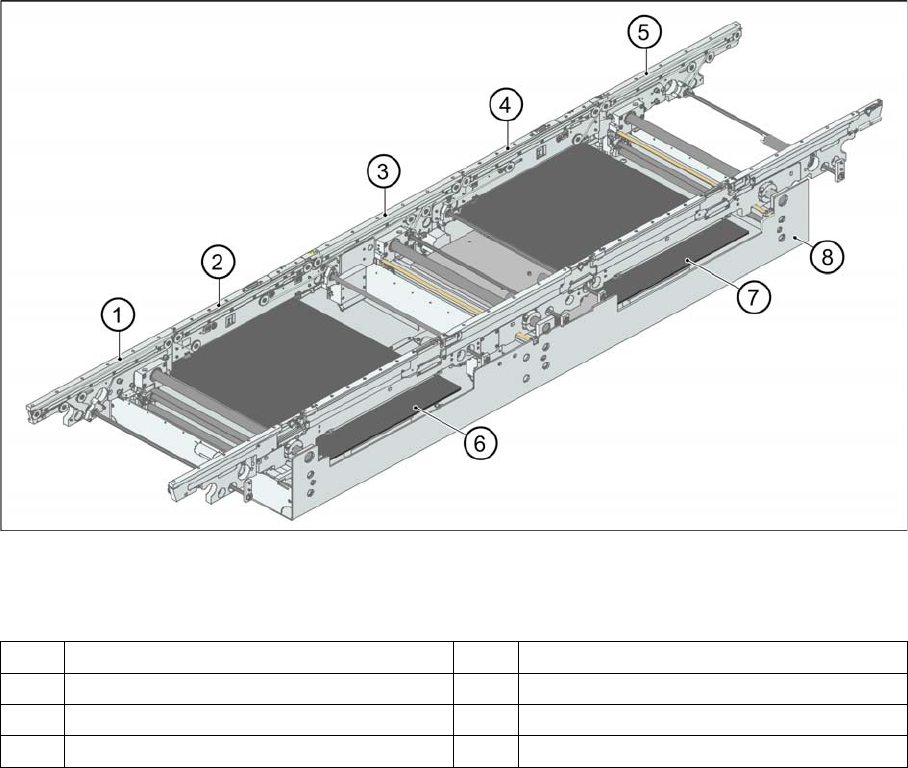

3.4.9.2 Konstruktion Einfachtransport
Konstruktion Einfachtransport
Konstruktion Leiterplattentransport (D4/D4i)
Legende
Der Einfachtransport besteht aus dem Eingabeband, zwei Bestückbereichen, Zwischenband und Aus
-
gabeband. Jeder Transport verfügt über eine automatische Breitenverstellung und zwei Hubtischen zum
Klemmen der Leiterplatte.
1 Eingabeband 5 Ausgabeband
2 Bearbeitungsband 1 6 Hubtisch 1
3 Zwischenband 7 Hubtisch 2
4 Bearbeitungsband 2 8 Transportwanne
3 Übersicht
3.4 Baugruppen 3.4.10 WafflePackChanger (WPC)
48 Student Guide SIPLACE D-Serie (FSE)
3.4.9.3

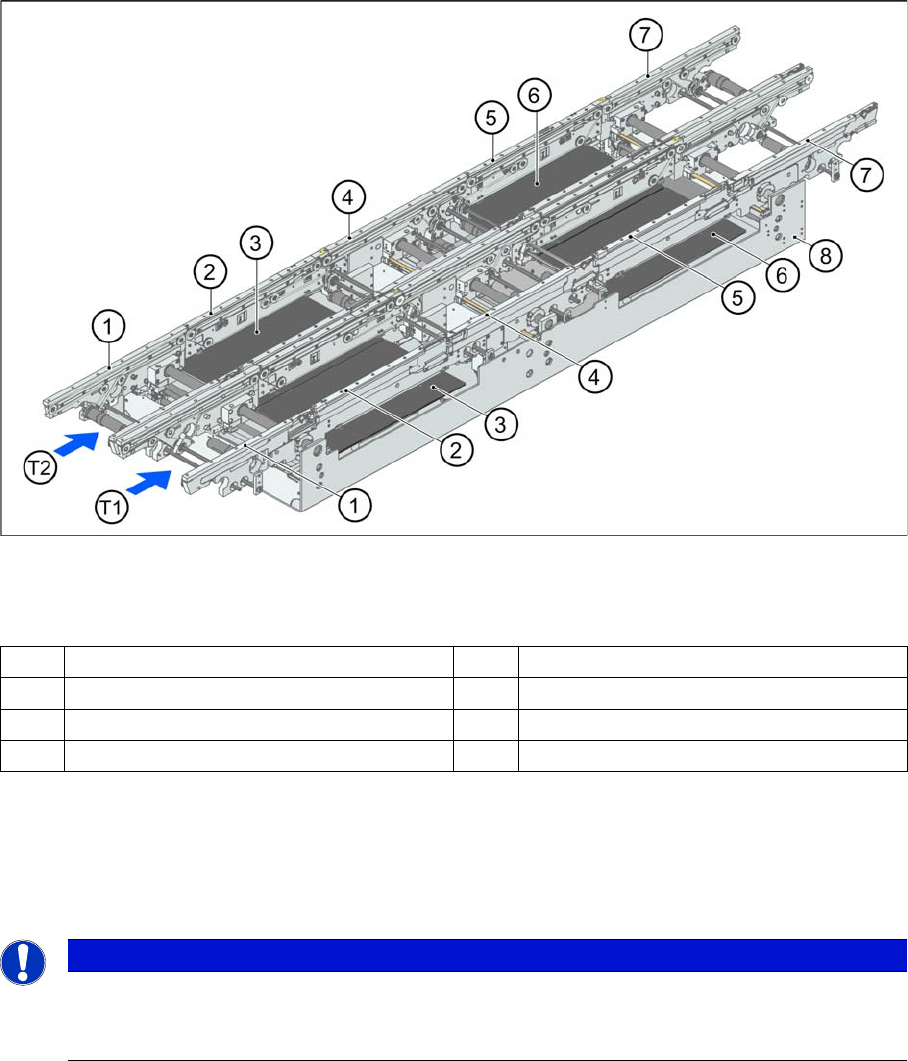

3.4.9.3 Konstruktion Doppeltransport
Konstruktion Doppeltransport
Konstruktion Doppeltransport (D4/D4i)
Legende
Der Doppeltransport verfügt über zwei Transportspuren (1 und 2). Beim Standard-Transport befindet
sich die feste Seite von jeder Transportspur auf der rechten Seite. Die feste Seite des Transports kann
auf die linke Seite einfach umgebaut werden.
3.4.10
3.4.10 WafflePackChanger (WPC)
WafflePackChanger (WPC)
Ab SW-Version SR/MC 605.01 kann der WPC4 auch an der D3 eingesetzt werden.
1 Eingabeband 5 Bearbeitungsband 2
2 Bearbeitungsband 1 6 Hubtisch 2
3 Hubtisch 1 7 Ausgabeband
4 Zwischenband 8 Transportwanne
HINWEIS
Weitere Informationen
Weitere Informationen zum WPC finden Sie in dem entsprechenden Student Guide bzw. der
Serviceanleitung.
