4 Kommunikation und Steuerung 4.2 Netzwerk 4.2.1 Kontrolle der Netzwerk-Adressen 58 Student Guide SIPLACE D-Serie (FSE) Einträge in der hosts -Datei Beachte: Es gibt keinen MC i n einem Single Box PC System
4 Kommunikation und Steuerung
4.2.1 Kontrolle der Netzwerk-Adressen 4.2 Netzwerk
Student Guide SIPLACE D-Serie (FSE) 57
FSE-Hinweis
4.2.1.2
4.2.1.2 Maschinencontroller
Maschinencontroller
Überprüfen der internen TCP/IP-Adresse am Maschinencontroller
▪ Stecken Sie die Tastatur auf den MC und schalten den Multiplexer auf MC
▪ Schalten Sie die Maschine ein.
▪ Wechseln Sie auf die Konsole 4 (Taste F4), geben Sie sc ein und drücken die Enter-Taste
▪ Gehen Sie auf das Verzeichnis ETC und drücken Enter.
▪ Wählen Sie auf der rechten Bildschirmseite die hosts-Datei an.
▪Mit V kann die Datei geöffnet werden. Kontrollieren Sie die Einträge. Beenden mit ESC.
Die interne Netzwerkadresse für den Maschinencontroller ist eine feste LAN-Adresse die nicht geändert
werden darf.
▪ Maschinencontroller: 192.168.255.250
HINWEIS
Im MC wurde das Betriebssystem RMOS durch Windows 98 ersetzt.
Dies dauert bei einer Hochrüstung von 'alten' X-Maschinen mit 076 CPUs (USB1.0) ca. 4 Stun
-
den.
X-Maschinen mit 086er CPUs (USB2.0) brauchen knapp 45 min. für das Ersetzen des Betriebs
-
systems.
Die FAT-formatierte Festplatte wurde dabei auf das FAT16-Windows-Format geändert.
► Halten Sie sich bei einer Hochrüstung auf 603 genau an die Installationsanweisung. Ein
Zurückrüsten ist nur mit umfangreichen, komplexen und manuellen Programmier- sowie In
-
stallationsfolgen möglich.
HINWEIS
Art und Quelle der Gefahr
Diese Einträge gelten nur bis zur Software-Version 602.xx mit Verwendung des Betriebssys
-
tems RMOS.
Ab Software-Version 603 erfolgen die Netzwerküberprüfungen wie bei Windows XP-Systemen
gewohnt.
HINWEIS
Art und Quelle der Gefahr
Über die MC-Remoteverbindung können die Einträge auch vom Stationsrechner aus kontrol
-
liert und geändert werden.
4 Kommunikation und Steuerung
4.2 Netzwerk 4.2.1 Kontrolle der Netzwerk-Adressen
58 Student Guide SIPLACE D-Serie (FSE)

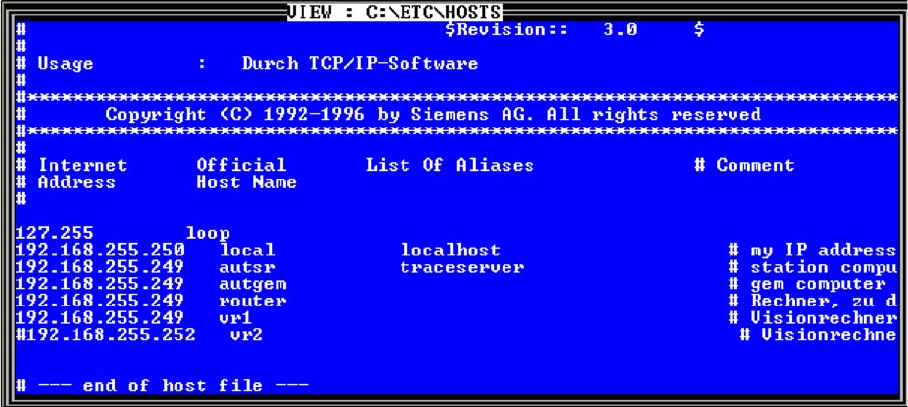

Einträge in der hosts-Datei
Beachte: Es gibt keinen MC in einem Single Box PC System
4 Kommunikation und Steuerung
4.3.1 Kommunikation SIPLACE D1/D1i 4.3 CAN-Bus
Student Guide SIPLACE D-Serie (FSE) 59
4.3
4.3 CAN-Bus
CAN-Bus
4.3.1
4.3.1 Kommunikation SIPLACE D1/D1i
Kommunikation SIPLACE D1/D1i
Übersicht Kommunikation SIPLACE D1/D1i
