5 Energie- und Druckluftversorgung 5.2 Stromversorgung 5.2.1 Stromversorgung Übersichtspläne 78 Student Guide SIPLACE D-Serie (FSE) 5.2.1.2 5 . 2 . 1 . 2 Ü b e r b lic k S t r o m v e r s o r g u n g D 3 Überblick Stromv…
5 Energie- und Druckluftversorgung
5.2.1 Stromversorgung Übersichtspläne 5.2 Stromversorgung
Student Guide SIPLACE D-Serie (FSE) 77
5.2.1
5.2.1 Stromversorgung Übersichtspläne
Stromversorgung Übersichtspläne
5.2.1.1

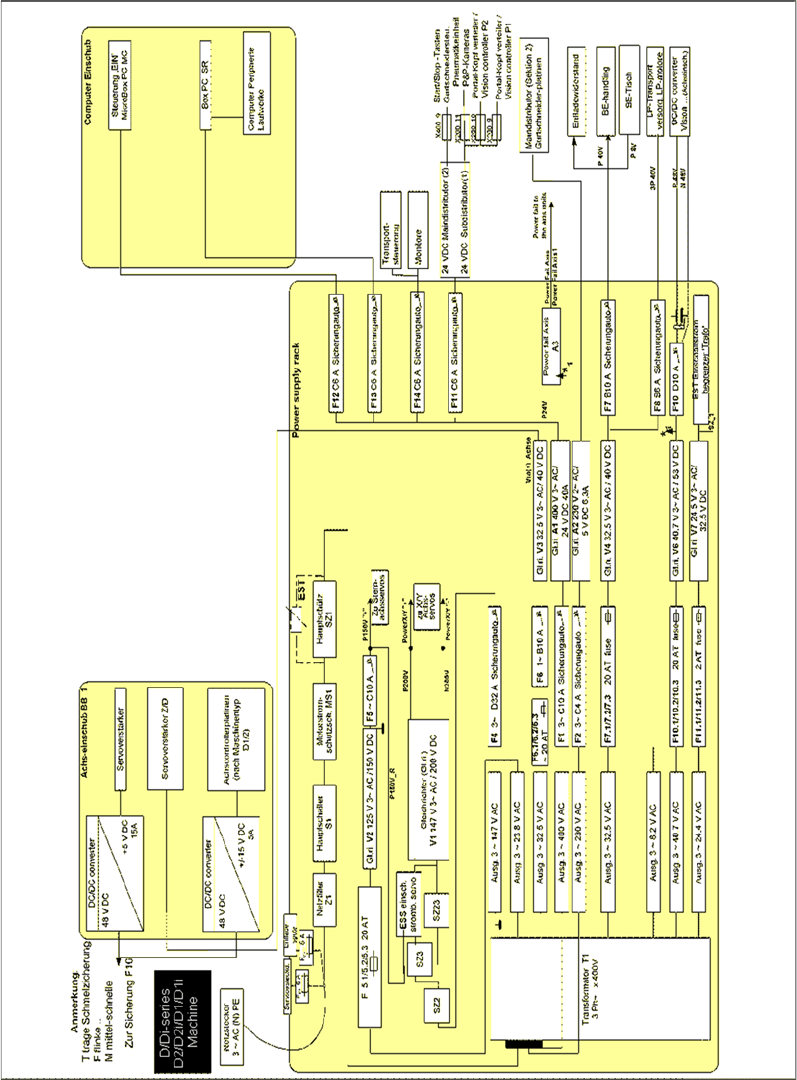

5.2.1.1 Überblick Stromversorgung D1/D1i/D2/D2i
Überblick Stromversorgung D1/D1i/D2/D2i
5 Energie- und Druckluftversorgung
5.2 Stromversorgung 5.2.1 Stromversorgung Übersichtspläne
78 Student Guide SIPLACE D-Serie (FSE)
5.2.1.2
5.2.1.2 Überblick Stromversorgung D3
Überblick Stromversorgung D3
5 Energie- und Druckluftversorgung
5.2.2 Stromversorgung Überblick 5.2 Stromversorgung
Student Guide SIPLACE D-Serie (FSE) 79
5.2.1.3

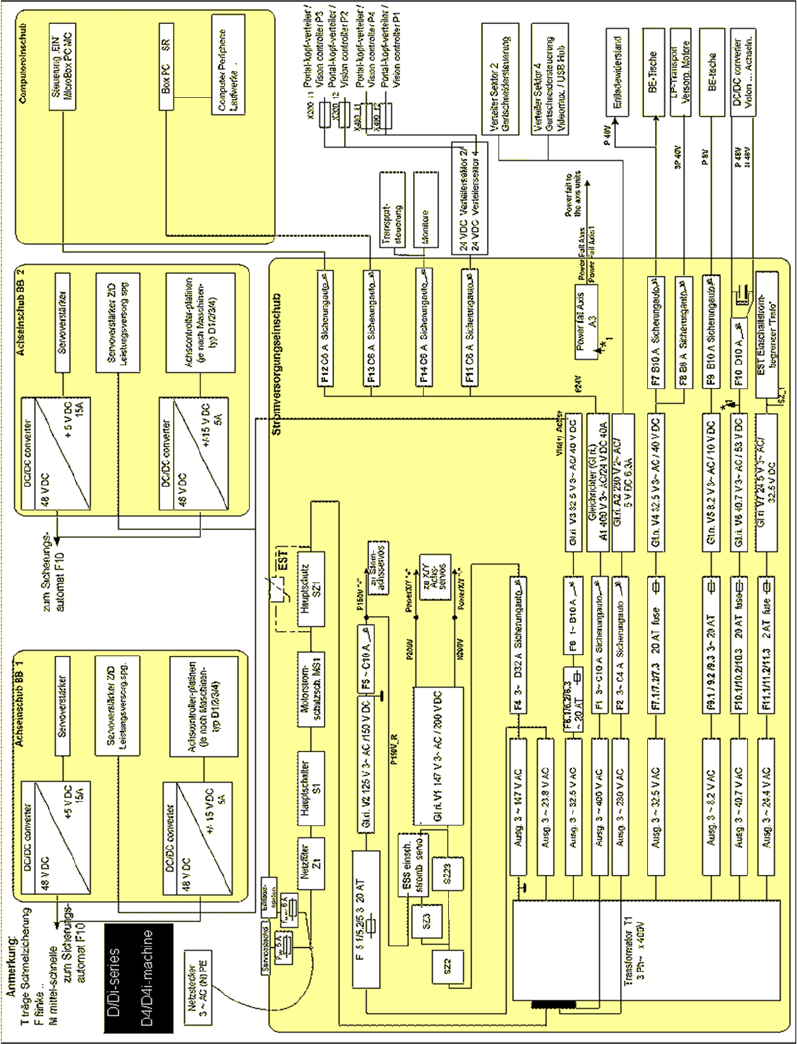

5.2.1.3 Überblick Stromversorgung D4/D4i
Überblick Stromversorgung D4/D4i
Strom versorgung Di4
5.2.2
5.2.2 Stromversorgung Überblick
Stromversorgung Überblick
Die Stromversorgung ist auf einem kompakten Einschubmodul montiert und befindet sich auf der linken
Seite. Beim Betrachten von außen ist nur der rote Hauptschalter zu sehen.
Der Zugang zur Stromversorgung ist durch eine abschließbare Tür gesichert.
Bei geöffneter Abdeckung kann der Status der folgenden Schutzvorrichtungen leicht überwacht werden:
▪ Motorschutzschalter
▪ Hauptschütz
▪ Sicherheitsrelais
▪ Leistungsschalter
