5 Energie- und Druckluftversorgung 5.2.2 Stromversorgung Überblick 5.2 Stromversorgung Student Guide SIPLACE D-Serie (FSE) 81 Hauptstromversorgung – Fr ontansicht (D4/D4i) Legende 1. F1 : 3x 230 V A C SZ1 : Hauptschüt z …
5 Energie- und Druckluftversorgung
5.2 Stromversorgung 5.2.2 Stromversorgung Überblick
80 Student Guide SIPLACE D-Serie (FSE)
Folgende Arbeiten sind notwendig um die Stromversorgung auf die länderspezifischen Anforderungen
umzustellen (siehe auch Umbauanleitung 3x 208 V auf 3x 400 V und umgekehrt):
► Umverdrahtung Netzversorgungskabel/Transformator
► Motorschutzauslöseblock am Motorschutzschalter
► Anschlüsse am Einschaltstrombegrenzer

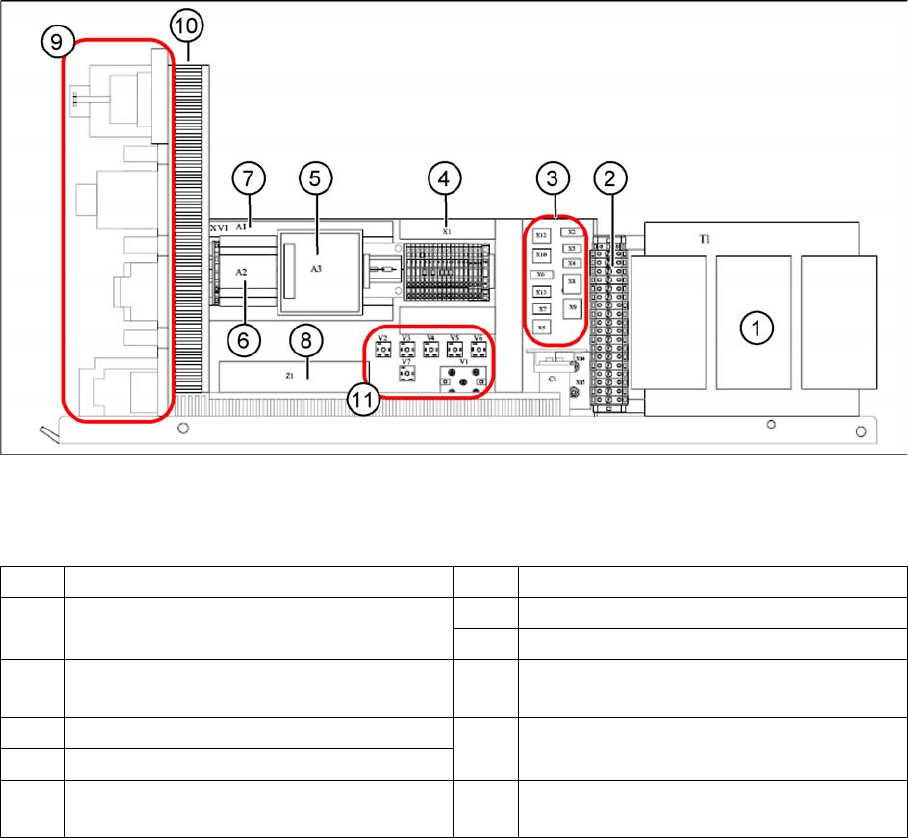

Hauptstromversorgung – Seitenansicht
Legende
1 Transformator T1 7 Stromversorgung A1 (24V/40A)
2 Klemmleiste Sekundär mit Sicherungen
(Ausgangsspannung T1)
8 Netzfilter Z1 (Eingangsspannung)
8 Netzfilter Z1 (Eingangsspannung)
3 Steckerleiste X2 – X10, X12, X13 9 Frontansicht (siehe nachfolgende Abbil
-
dung)
4 Klemmleiste X1 10 Einschaltstrombegrenzer (hinter dem Ka
-
belkanal)
5 Platine Power Fail A3
6 Stromversorgung A2 (5V/6,3A) 11 Verschiedene Gleichrichter (V5 nicht bei
D1/D1i/D2/D2i)
5 Energie- und Druckluftversorgung
5.2.2 Stromversorgung Überblick 5.2 Stromversorgung
Student Guide SIPLACE D-Serie (FSE) 81

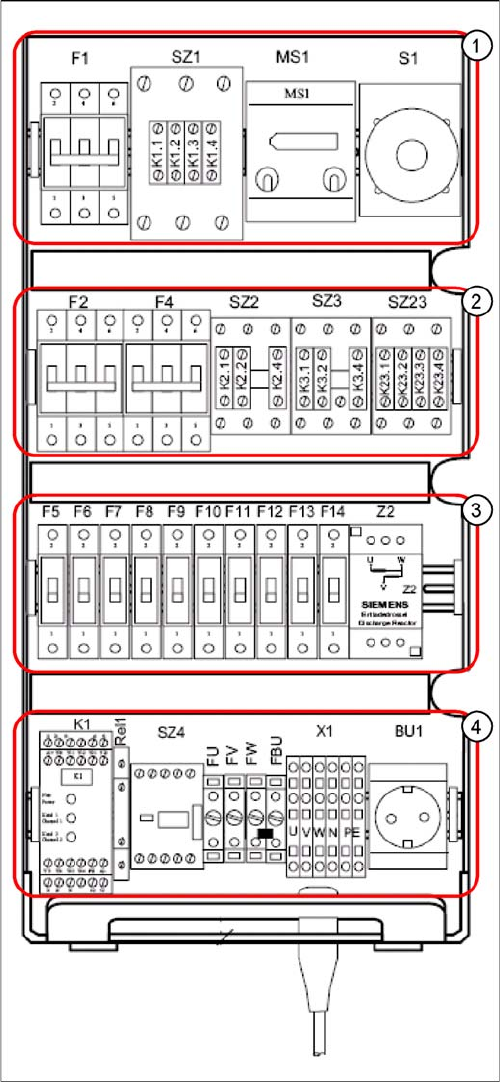

Hauptstromversorgung – Frontansicht (D4/D4i)
Legende
1. F1: 3x 230 V AC
SZ1: Hauptschütz (main contactor)
MS1: Motorschutzschalter
S1: Hauptschalter (main switch)
2. F2: 220 V AC für 5 V Power supply
F4: 3x 140 VAC X/Y-Achsen
SZ2,SZ3, SZ23: Hilfsschütze U,V,W für X/Y-Servos
3. F5: 150 V DC Star Axis Servo
F6: 40 V DC Z/Dp Axis Servo
F7: 40 V DC BE-Tisch
F8: 40 V DC LP-Handling (Transport)
F9: 8 V DC BE-Tisch (nur an D4/D4i)
F10: 48 V DC Vision Beleuchtung
F11: 24 V DC Klemmleiste Verteiler 2/4
F12: 24 V DC Microbox PC (MC)/Steuerung "Ein"
(K1)
F13: 24 V DC Box PC (SR)/Achseinschub 1/2
F14: 24 V DC Transportsteuerung (TSP 301)/Monito
-
re
Z2: Entladedrossel (Discharge inductor)
4. K1: Schützsicherheitskombination
Relais1: Steuerung EIN - Taste
SZ4: Steuerung EIN – Software
FU: Sicherung 6,3 AT 220 VAC to GND
FV: Sicherung 6,3 AT 220 VAC to GND
FW: Sicherung 6,3 AT 220 VAC to GND
FBU: Sicherung 6,3 AT 220 VAC to GND
X1: Einspeise - Klemmleiste
BU1: Servicesteckdose
5 Energie- und Druckluftversorgung
5.2 Stromversorgung 5.2.3 Eingangsspannung
82 Student Guide SIPLACE D-Serie (FSE)
5.2.3

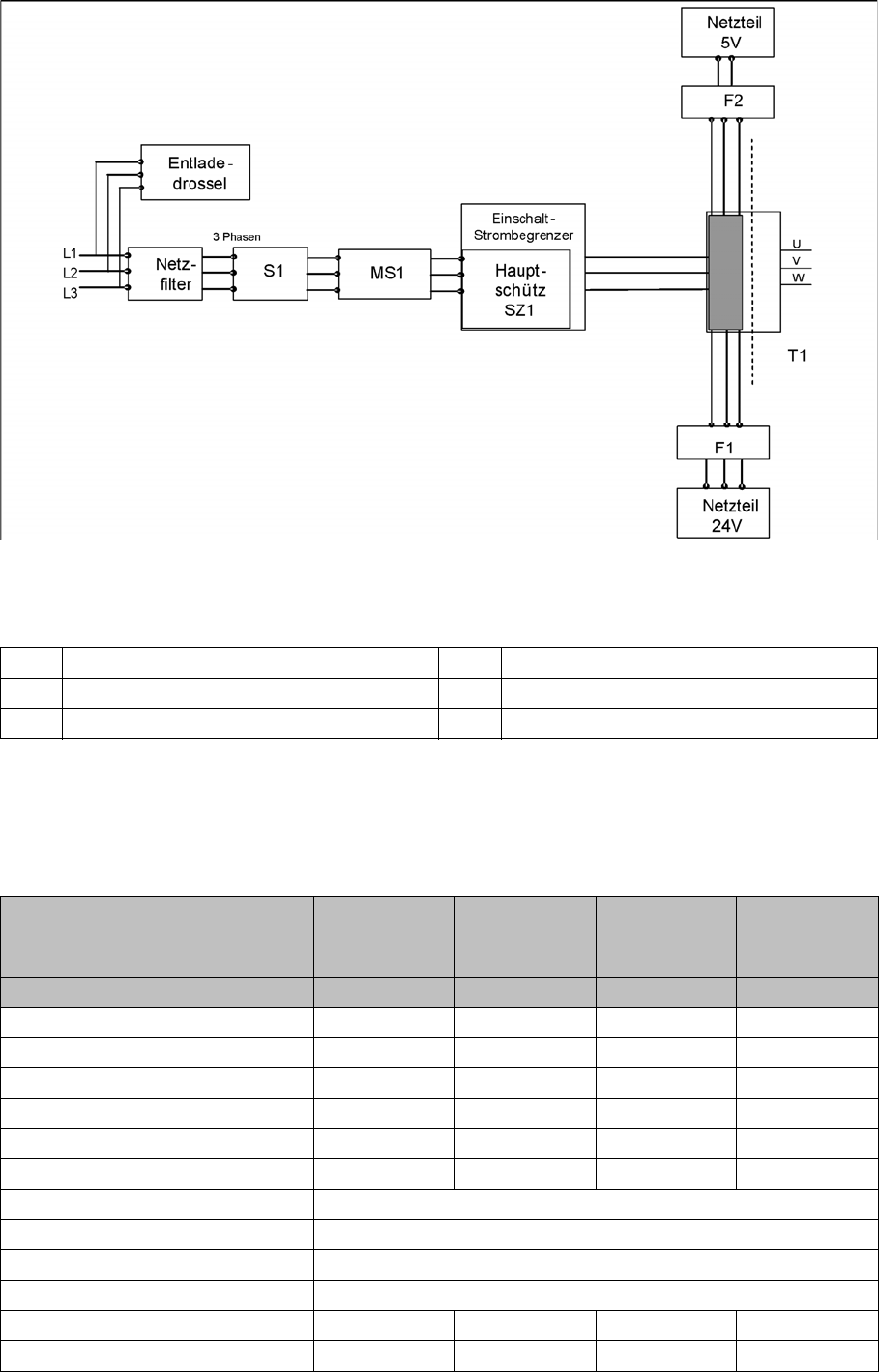

5.2.3 Eingangsspannung
Eingangsspannung
Eingangspannung
Legende
5.2.4
5.2.4 Festgelegte Bezeichnungen für Anschlüsse und Kabel
Festgelegte Bezeichnungen für Anschlüsse und Kabel
Die Kabel und Leitungen der SIPLACE-Grundmaschinenverdrahtung sind deutlich gekennzeichnet. Je
-
des Kabel, jeder Anschluss, oder Verteiler besitzt eine genaue Bezeichnung, die sich auf die betreffen
-
den Sektoren und Komponenten bezieht:
S1 Hauptschalter F1 Sicherung für 24 V Netzteil
MS1 Motorschutzschalter F2 Sicherung für 5 V Netzteil
SZ1 Hauptschütz und Einschaltstrombegrenzer
Maschinentyp: D1/D1i/D2/
D22i/D3/D4/
D4i
--/D2/D2i/--/
D4/D4i
--/--/D3/D4--/-/
D4i
--/--/D3/D4--/--/
D4i
Bestückkopf für Portal 1 Portal 2 Portal 3 Portal 4
Bezeichnung a+ b+ c+ d+
Schleppverteiler 03035887 aa ba ca da
Portalverteiler 03035888 ab bb cb db
Portal-Kopfverteiler 03038002 ac bc cc dc
Vision board eu fu gu hu
Hotlink filter lf mf nf Of
SR immer pc
Hotlinkkarte pr
MC immer pa
USB-Hub pd
Sektor 1 af af af af
Sektor 2 (Ausgabeseite) bf bf (links) bf bf
