5 Energie- und Druckluftversorgung 5.2 Stromversorgung 5.2.3 Eingangsspannung 82 Student Guide SIPLACE D-Serie (FSE) 5.2.3 5 . 2 . 3 E in g a n g s s p a n n u n g Eingangsspannung Eingangspannung Legende 5.2.4 5 . 2 . 4…
5 Energie- und Druckluftversorgung
5.2.2 Stromversorgung Überblick 5.2 Stromversorgung
Student Guide SIPLACE D-Serie (FSE) 81
Hauptstromversorgung – Frontansicht (D4/D4i)
Legende
1. F1: 3x 230 V AC
SZ1: Hauptschütz (main contactor)
MS1: Motorschutzschalter
S1: Hauptschalter (main switch)
2. F2: 220 V AC für 5 V Power supply
F4: 3x 140 VAC X/Y-Achsen
SZ2,SZ3, SZ23: Hilfsschütze U,V,W für X/Y-Servos
3. F5: 150 V DC Star Axis Servo
F6: 40 V DC Z/Dp Axis Servo
F7: 40 V DC BE-Tisch
F8: 40 V DC LP-Handling (Transport)
F9: 8 V DC BE-Tisch (nur an D4/D4i)
F10: 48 V DC Vision Beleuchtung
F11: 24 V DC Klemmleiste Verteiler 2/4
F12: 24 V DC Microbox PC (MC)/Steuerung "Ein"
(K1)
F13: 24 V DC Box PC (SR)/Achseinschub 1/2
F14: 24 V DC Transportsteuerung (TSP 301)/Monito
-
re
Z2: Entladedrossel (Discharge inductor)
4. K1: Schützsicherheitskombination
Relais1: Steuerung EIN - Taste
SZ4: Steuerung EIN – Software
FU: Sicherung 6,3 AT 220 VAC to GND
FV: Sicherung 6,3 AT 220 VAC to GND
FW: Sicherung 6,3 AT 220 VAC to GND
FBU: Sicherung 6,3 AT 220 VAC to GND
X1: Einspeise - Klemmleiste
BU1: Servicesteckdose
5 Energie- und Druckluftversorgung
5.2 Stromversorgung 5.2.3 Eingangsspannung
82 Student Guide SIPLACE D-Serie (FSE)
5.2.3
5.2.3 Eingangsspannung
Eingangsspannung
Eingangspannung
Legende
5.2.4
5.2.4 Festgelegte Bezeichnungen für Anschlüsse und Kabel
Festgelegte Bezeichnungen für Anschlüsse und Kabel
Die Kabel und Leitungen der SIPLACE-Grundmaschinenverdrahtung sind deutlich gekennzeichnet. Je
-
des Kabel, jeder Anschluss, oder Verteiler besitzt eine genaue Bezeichnung, die sich auf die betreffen
-
den Sektoren und Komponenten bezieht:
S1 Hauptschalter F1 Sicherung für 24 V Netzteil
MS1 Motorschutzschalter F2 Sicherung für 5 V Netzteil
SZ1 Hauptschütz und Einschaltstrombegrenzer
Maschinentyp: D1/D1i/D2/
D22i/D3/D4/
D4i
--/D2/D2i/--/
D4/D4i
--/--/D3/D4--/-/
D4i
--/--/D3/D4--/--/
D4i
Bestückkopf für Portal 1 Portal 2 Portal 3 Portal 4
Bezeichnung a+ b+ c+ d+
Schleppverteiler 03035887 aa ba ca da
Portalverteiler 03035888 ab bb cb db
Portal-Kopfverteiler 03038002 ac bc cc dc
Vision board eu fu gu hu
Hotlink filter lf mf nf Of
SR immer pc
Hotlinkkarte pr
MC immer pa
USB-Hub pd
Sektor 1 af af af af
Sektor 2 (Ausgabeseite) bf bf (links) bf bf
5 Energie- und Druckluftversorgung
5.2.5 Baugruppen Sektor 1 5.2 Stromversorgung
Student Guide SIPLACE D-Serie (FSE) 83
5.2.5
5.2.5 Baugruppen Sektor 1
Baugruppen Sektor 1
Sektor 3 (Ausgabeseite) cf cf -- --
Sektor 4 df df -- --
Unter-Baugruppen in den Sektorverteilern weisen andere Bezeichnungen auf, die sich auch zwischen
den Maschinentypen unterscheiden können.
Maschinentyp: D1/D1i/D2/
D22i/D3/D4/
D4i
--/D2/D2i/--/
D4/D4i
--/--/D3/D4--/-/
D4i
--/--/D3/D4--/--/
D4i
Bestückkopf für Portal 1 Portal 2 Portal 3 Portal 4

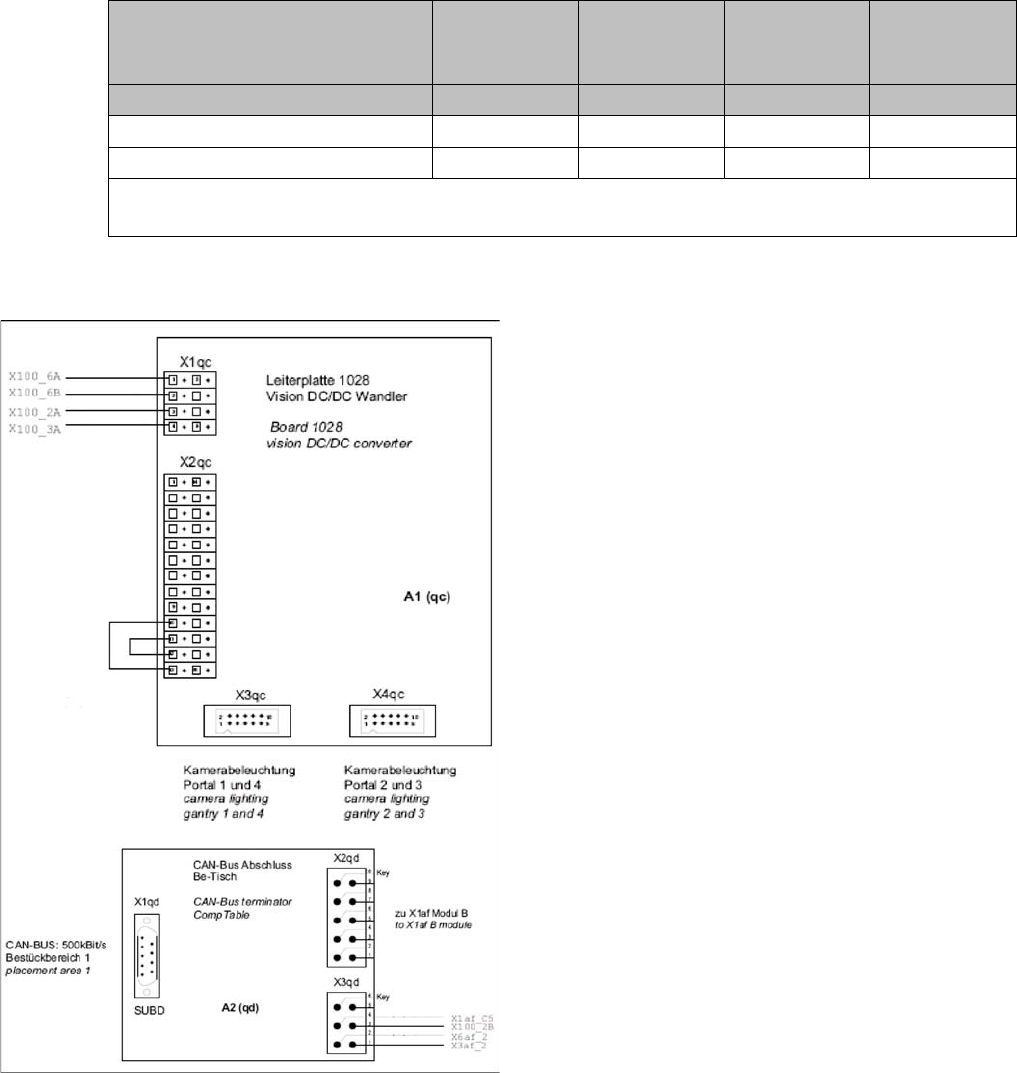

Bezeichnung für Kabel und Anschlüsse im Sektor 1
▪ Transportsteuerung ao (D1/D1i/D2/D2i: kc)
▪ Klemmleiste (Spannungsversorgung) X100
▪ Anschlüsse (Steckerverbindungen) af
▪ Vision-DC/DC-Wandler A1 qc
▪ CAN-Bus-Abschluss für BE-Tisch qd
Bei D1/D1i/D2/D2i sind die Unterbaugruppen wie beim
Main-Distributor mit r.. bezeichnet.
Die Bezeichnungen lauten daher folgendermaßen:
▪ A3 CAN-Bus-Anschluss für den BE-Tisch: rb
▪ A3 CAN-Bus-Anschluss für den WPC: rd
▪ Die Vision-DC/DC-Wandler-Baugruppe: rc
▪ Die Transportbaugruppe TSP201 weist ebenfalls die
ao-Stecker und -Leitungsbezeichnung auf.
