5 Energie- und Druckluftversorgung 5.2.5 Baugruppen Sektor 1 5.2 Stromversorgung Student Guide SIPLACE D-Serie (FSE) 83 5.2.5 5 . 2 . 5 B a u g r u p p e n S e k t o r 1 Baugruppen Sektor 1 Sektor 3 (Ausgabeseit e) cf cf…
5 Energie- und Druckluftversorgung
5.2 Stromversorgung 5.2.3 Eingangsspannung
82 Student Guide SIPLACE D-Serie (FSE)
5.2.3
5.2.3 Eingangsspannung
Eingangsspannung
Eingangspannung
Legende
5.2.4
5.2.4 Festgelegte Bezeichnungen für Anschlüsse und Kabel
Festgelegte Bezeichnungen für Anschlüsse und Kabel
Die Kabel und Leitungen der SIPLACE-Grundmaschinenverdrahtung sind deutlich gekennzeichnet. Je
-
des Kabel, jeder Anschluss, oder Verteiler besitzt eine genaue Bezeichnung, die sich auf die betreffen
-
den Sektoren und Komponenten bezieht:
S1 Hauptschalter F1 Sicherung für 24 V Netzteil
MS1 Motorschutzschalter F2 Sicherung für 5 V Netzteil
SZ1 Hauptschütz und Einschaltstrombegrenzer
Maschinentyp: D1/D1i/D2/
D22i/D3/D4/
D4i
--/D2/D2i/--/
D4/D4i
--/--/D3/D4--/-/
D4i
--/--/D3/D4--/--/
D4i
Bestückkopf für Portal 1 Portal 2 Portal 3 Portal 4
Bezeichnung a+ b+ c+ d+
Schleppverteiler 03035887 aa ba ca da
Portalverteiler 03035888 ab bb cb db
Portal-Kopfverteiler 03038002 ac bc cc dc
Vision board eu fu gu hu
Hotlink filter lf mf nf Of
SR immer pc
Hotlinkkarte pr
MC immer pa
USB-Hub pd
Sektor 1 af af af af
Sektor 2 (Ausgabeseite) bf bf (links) bf bf
5 Energie- und Druckluftversorgung
5.2.5 Baugruppen Sektor 1 5.2 Stromversorgung
Student Guide SIPLACE D-Serie (FSE) 83
5.2.5
5.2.5 Baugruppen Sektor 1
Baugruppen Sektor 1
Sektor 3 (Ausgabeseite) cf cf -- --
Sektor 4 df df -- --
Unter-Baugruppen in den Sektorverteilern weisen andere Bezeichnungen auf, die sich auch zwischen
den Maschinentypen unterscheiden können.
Maschinentyp: D1/D1i/D2/
D22i/D3/D4/
D4i
--/D2/D2i/--/
D4/D4i
--/--/D3/D4--/-/
D4i
--/--/D3/D4--/--/
D4i
Bestückkopf für Portal 1 Portal 2 Portal 3 Portal 4
Bezeichnung für Kabel und Anschlüsse im Sektor 1
▪ Transportsteuerung ao (D1/D1i/D2/D2i: kc)
▪ Klemmleiste (Spannungsversorgung) X100
▪ Anschlüsse (Steckerverbindungen) af
▪ Vision-DC/DC-Wandler A1 qc
▪ CAN-Bus-Abschluss für BE-Tisch qd
Bei D1/D1i/D2/D2i sind die Unterbaugruppen wie beim
Main-Distributor mit r.. bezeichnet.
Die Bezeichnungen lauten daher folgendermaßen:
▪ A3 CAN-Bus-Anschluss für den BE-Tisch: rb
▪ A3 CAN-Bus-Anschluss für den WPC: rd
▪ Die Vision-DC/DC-Wandler-Baugruppe: rc
▪ Die Transportbaugruppe TSP201 weist ebenfalls die
ao-Stecker und -Leitungsbezeichnung auf.
5 Energie- und Druckluftversorgung
5.2 Stromversorgung 5.2.6 Baugruppen Sektor 2
84 Student Guide SIPLACE D-Serie (FSE)
5.2.6
5.2.6 Baugruppen Sektor 2
Baugruppen Sektor 2

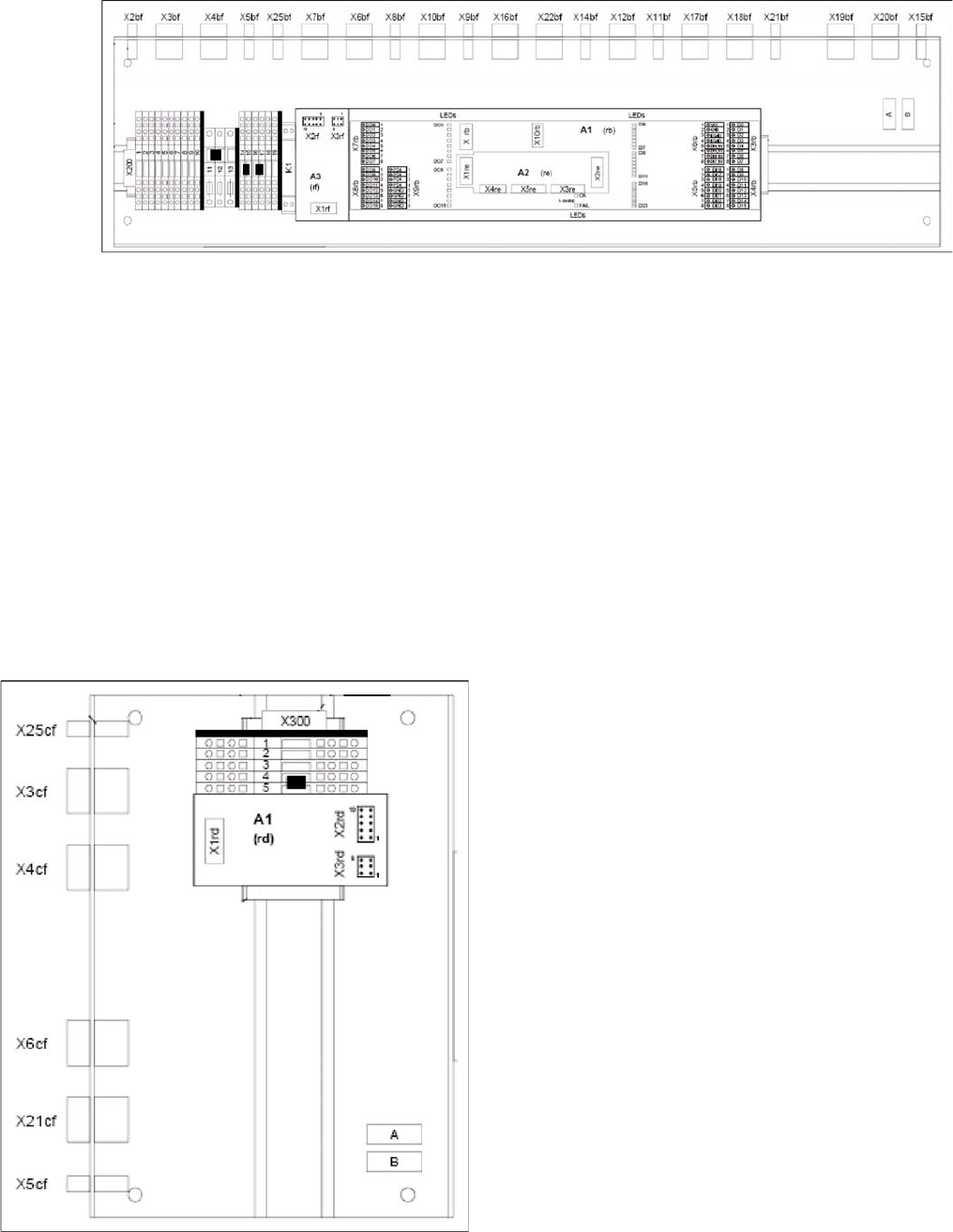

Baugruppe Sektor 2 (hier am Beispiel D4/D4i, Abbildung um 90° nach links gedreht, bei D1/D1i/D2/D2i fehlen einige
Stecker)
Bezeichnung für Kabel und Anschlüsse im Sektor 2
▪ Klemmleiste (Spannungsversorgung) X200
▪ Anschlüsse (Steckerverbindungen) bf
▪ CAN-E/A-Module qc (Baugruppe A1)
▪ CAN-Interface re (Baugruppe A2)
▪ CAN-Bus-Abschluss für BE-Tisch rf (Baugruppe A3)
Für die D1/D1i/D2/D2i gelten für die Unterbaugruppen folgende Subdistributor-Bezeichnungen:
▪ A3: qf
▪ A2: qe
5.2.7
5.2.7 Baugruppen Sektor 3
Baugruppen Sektor 3
Bezeichnung für Kabel und Anschlüsse im Sektor 3
▪ Klemmleiste (Spannungsversorgung) X300
▪ Anschlüsse (Steckerverbindungen) cf
▪ CAN-Bus-Abschluss für BE-Tisch rd
