5 Energie- und Druckluftversorgung
5.3.3 Pneumatikeinheit 5.3 Pneumatiksystem
Student Guide SIPLACE D-Serie (FSE) 89
5.3.3
5.3.3 Pneumatikeinheit
Pneumatikeinheit
5.3.3.1
5.3.3.1 Überblick Pneumatikeinheit
Überblick Pneumatikeinheit
Die Pneumatikeinheit ist fest in der Maschine montiert. Die Einheit ist durch eine Tür erreichbar und
enthält die komplette Druckluftversorgung aller Verbraucher.

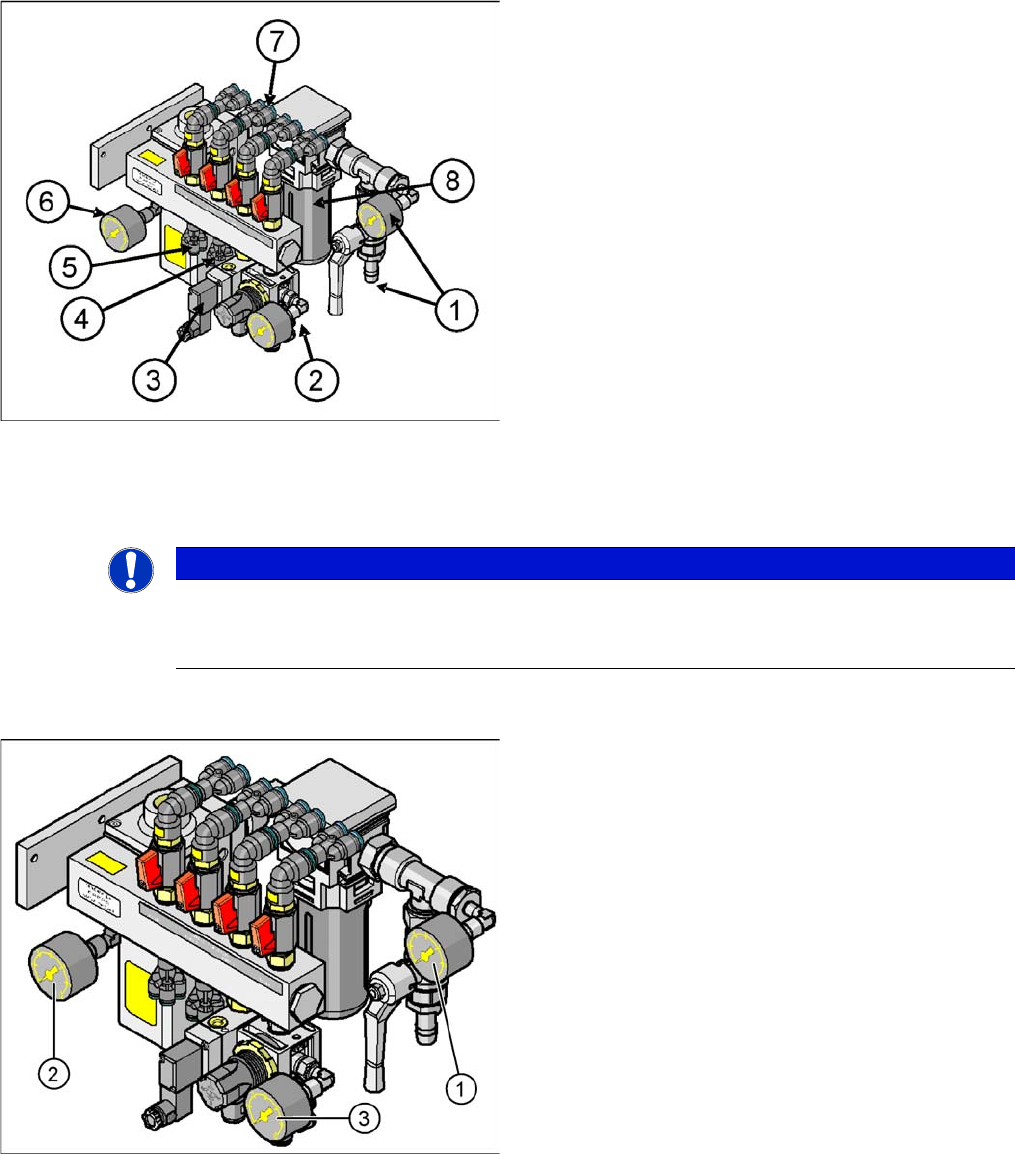

Manometeranordnung
Pneumatikeinheit als Einschubmodul (D4/D4i)
Legende:
1. Hauptdruckluft-Anschluss mit Absperrventil und Ma
-
nometer
2. 4x Anschluss Bulkcase-Feeder mit Manometer, ma
-
nuell einstellbar (2,5 bar) Stellplatz 1 - 4
3. 4x Anschluss Schneidgeräte Stellplatz 1 - 4
2x Anschluss Hubtisch Transport
4. 4x Anschluss Pipettenwechsler
5. 4x Anschluss An – und Abdocken BE-Tisch
6. Elektronisches Regelventil mit Manometer für Ein
-
gangsdruck
7. 4x Anschlüsse Portale 1 - 4 Vakuumerzeugung
C&P
-
Kopf mit Absperrventilen
8. Druckluftfilter (ggf. nur mit geeignetem Werkzeug zu
öffnen)
HINWEIS
Unterschiedlicher Druck
Beachten Sie den unterschiedlichen Druck für den Pipettenwechsler der D4/D4i-Maschine,
welcher mit 5,1 +/
-
0,1 bar wesentlich höher ist als für den Pipettenwechsler bei D1/D1i/D2/D2i.
Pneumatikeinheit: Manometeranordnung (D4/D4i)
Legende:
1. Manometer Eingangsdruck (5
-
10 bar)
2. Manometer geregelter Versorgungsdruck
5,0 +0,1 bar für Bestückköpfe
3. Manometer für reduzierten Druck 2,5 +/
-
0,5 bar (ma
-
nuell einstellbar)
5 Energie- und Druckluftversorgung
5.3 Pneumatiksystem 5.3.3 Pneumatikeinheit
90 Student Guide SIPLACE D-Serie (FSE)
Manometer der Pneumatikeinheit
Versorgungsdruck
5.3.3.2
5.3.3.2 Verteilerblock Druckluft
Verteilerblock Druckluft
Die Pneumatikeinheit dient der Vorbereitung und Verteilung der in der Maschine erforderlichen Druck
-
luft. Der Druck am Druckluftanschluss muss mindestens 5,5 bar betragen.
Folgende Pneumatikkreise werden über den Verteilerblock mit Druckluft versorgt:

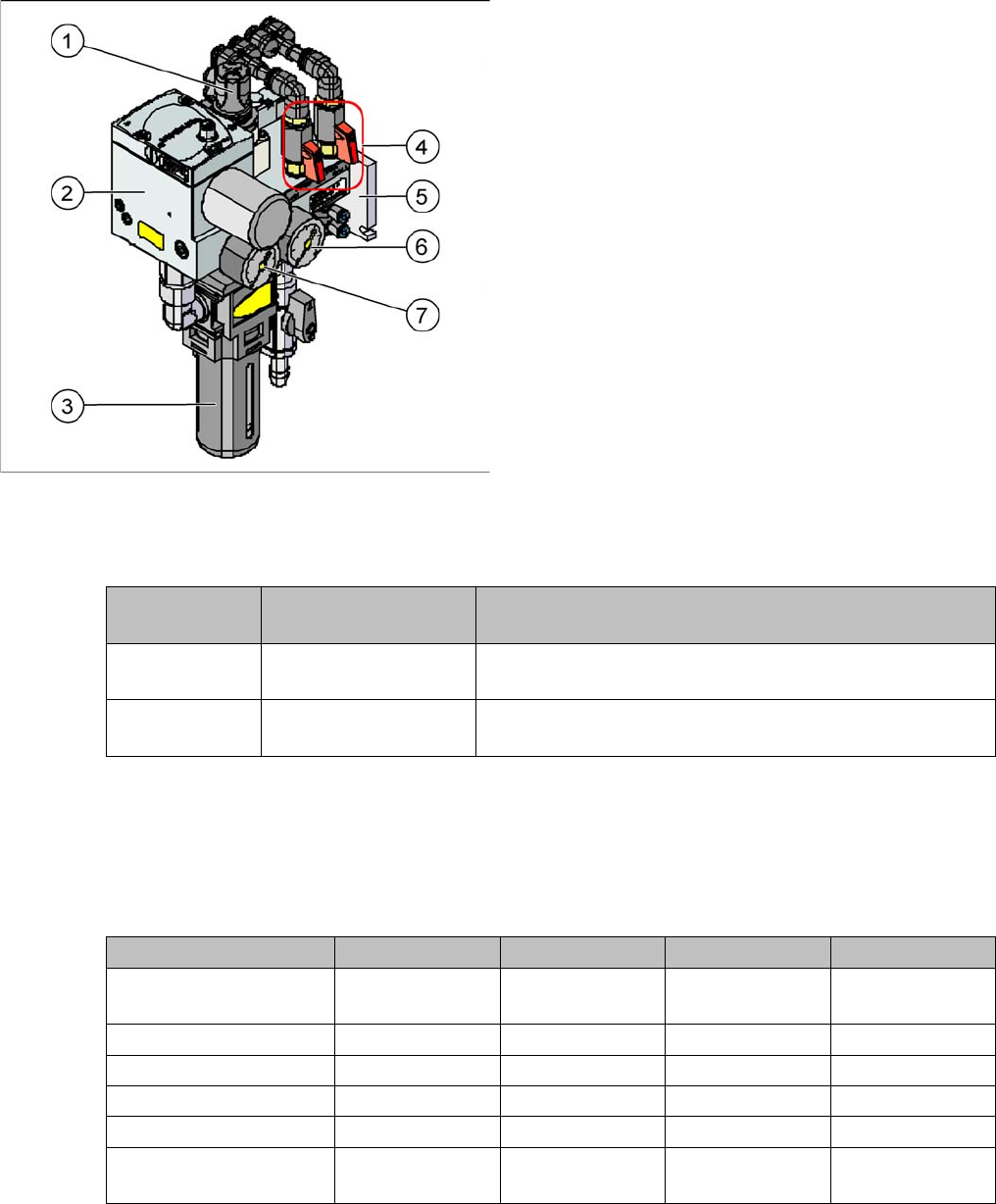

Übersicht Druckluftversorgung
Pneumatikeinheit (D1/D1i/D2/D2i)
Legende
1. Druckregler manuell zum Einstellen des Drucks für
Bulkcase-Förderer
2. Centronic Flansch – elektronisches Druckregelventil
3. Druckluftfilter
4. Druckluftabsperrhähne für Portal(e)
5. Befestigung Pneumatikeinschub
6. Manometer – Bulkcase-Förderer
7. Manometer – geregelter Druck
Manometer /
Pos. Nr.
Solldruck Beschreibung
(6) 2,5 bar (+/- 0,5 bar)
(manuell eingestellt)
Für Bulk Case, Pipettenwechsler C&P6/12
(7) 5,1 (+/- 0,1 bar)
(elektronisch geregelt)
Für Gurtschneider, Transport, BE-Tisch
Für Portale (Vakuum für C&P-Kopf und TwinHead)
D4/D4i D3 D2/D2i D1/D1i
Portale Vakuumerzeu
-
gung Bestückköpfe
5,1 +/-0,1 bar 4,5 +/-0,1 bar 5,1 +/-0,1 bar 5,1 +/-0,1 bar
Transportsystem 5,1 +/-0,1 bar 5,1 +/-0,1 bar 5,1 +/-0,1 bar 5,1 +/-0,1 bar
Gurtschneider 5,1 +/-0,1 bar 5,1 +/-0,1 bar 5,1 +/-0,1 bar 5,1 +/-0,1 bar
Pipettenwechsler 5,1 +/-0,1 bar 2,5 +/-0,1 bar 2,5 +/-0,1 bar 2,5 +/-0,1 bar
Einzugseinheiten 5,1 +/-0,1 bar 5,1 +/-0,1 bar 5,1 +/-0,1 bar 5,1 +/-0,1 bar
Bulkcase Feeder Manuell einge
-
stellt 2,5 bar
Manuell einge
-
stellt 2,5 bar
Manuell einge
-
stellt 2,5 bar
Manuell einge
-
stellt 2,5 bar
5 Energie- und Druckluftversorgung
5.3.3 Pneumatikeinheit 5.3 Pneumatiksystem
Student Guide SIPLACE D-Serie (FSE) 91
5.3.3.3
5.3.3.3 Einschaltsequenz der Pneumatikeinheiten
Einschaltsequenz der Pneumatikeinheiten

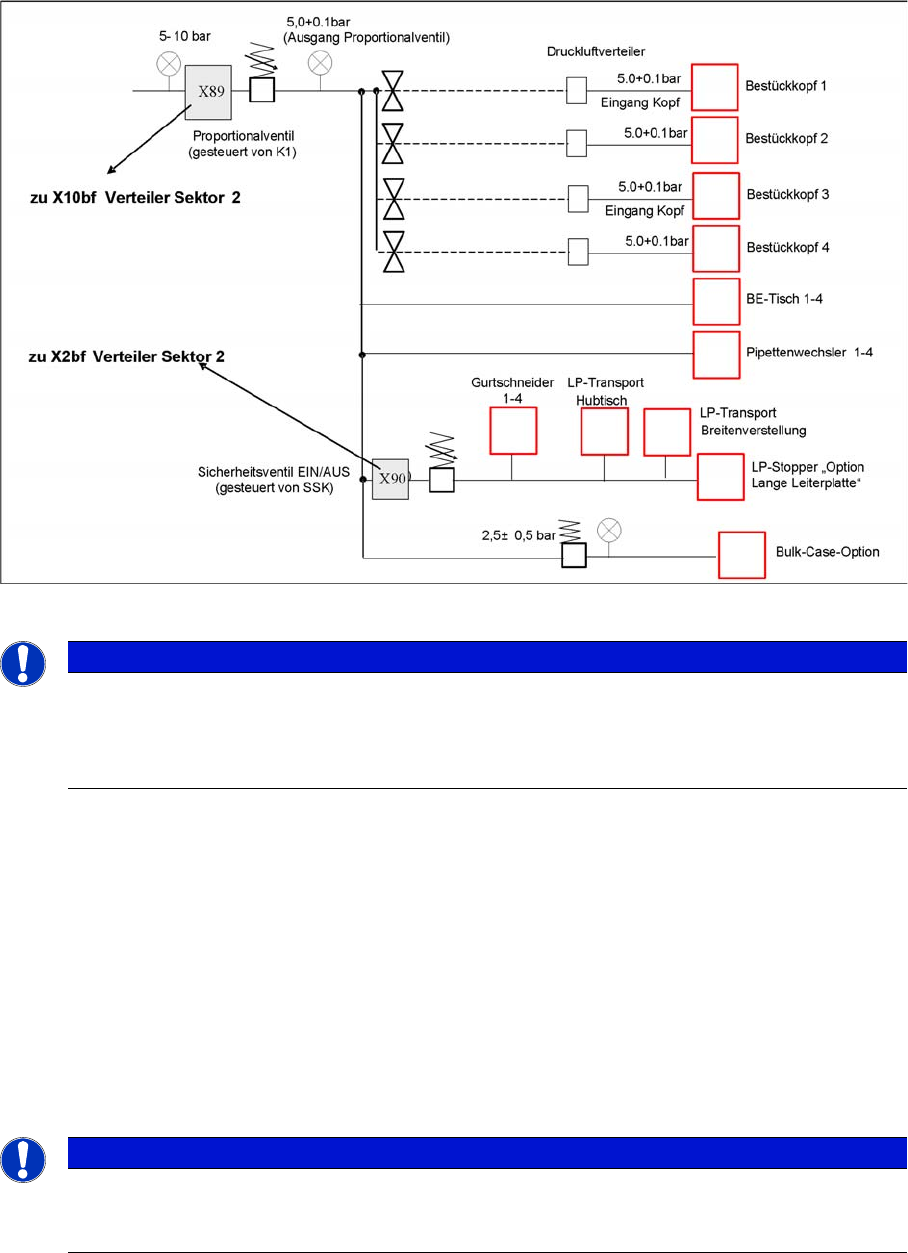

Einschaltsequenz Pneumatikeinheiten (am Beispiel D4/D4i)
Die Zeit zur Deaktivierung des Proportionalventils kann über die Stationssoftware verändert werden.
▪ Einstellungen
▪ Druckluft konfigurieren
▪ Abschalten nach 1 - 60 Minuten
5.3.3.4
5.3.3.4 Hauptventil X89 für die Regelung der Druckluft
Hauptventil X89 für die Regelung der Druckluft
Nach dem Einschalten der Maschine über den Hauptschalter wird das Ventil geöffnet und Druckluft
strömt in das System. Das Öffnen von Abdeckungen z. B. hat keine Auswirkung auf die Druckluftzufuhr.
Nur wenn die 24 V Spannungsversorgung ausfällt oder die Maschine abgeschaltet wird, schließt das
Ventil und alle Maschinenkomponenten werden nicht mehr mit Druckluft versorgt. Das Ventil wird über
einen Drucksensor geregelt. Falls der Druck unter 5,0 bar fällt, wird eine Meldung über den CAN-Bus
ausgegeben.
HINWEIS
Art und Quelle der Gefahr
Das Proportionalventil X89 wird sofort mit dem Einschalten der Maschine in Betrieb gesetzt.
Nach Ausführen des Referenzlaufes kann das Proportionalventil X89 mittels Software ausge
-
schaltet werden (standardmäßig 2 Minuten).
HINWEIS
Dieser Hauptdruckregler kann beschädigt werden, wenn die Maschine eingeschaltet wird ohne
dass eine Zufuhr von Druckluft erfolgt. Deshalb ist die Maschine abzuschalten, wenn die Druck
-
luftzufuhr defekt ist.
