4 毎週のメンテナンス作業
4
D4 予防保守 4 毎週のメンテナンス作業
2008 年 8 月版
23
4
4
毎週のメンテナンスには、以下の工具および消耗品が必要になります。 4
- 電気掃除機 ( 適当な吸入口のあるもの )
-ごみ箱
-ブラシ
-はさみ
- けばのないクロス
- エチルアルコール
- 洗浄済みセラミックノズルまたは新品のノズルセット
4
次のメンテナンス手順の間、実装マシンに基板を入れてはいけません。 4
○「手動でブロック」（ステータス終了）を、ステーションコンピュータで選択し、OK( デュア
ルコンベヤトラック 1/ トラック 2) をクリックします。
最後の PCB が完了し、マシンの外へ出るまで待ちます。
これで、作業エリアが確保されます。 4
○ 停止ボタンを押します。
○ 保護カバーを開きます。
4
X-Y 軸を移動するには、リボルバヘッドのハンドルを握り、静かに、注意して押します。 4
4
○ 部品テーブルの方へ X-Y 軸を押します。これで作業エリアが確保されます。
4

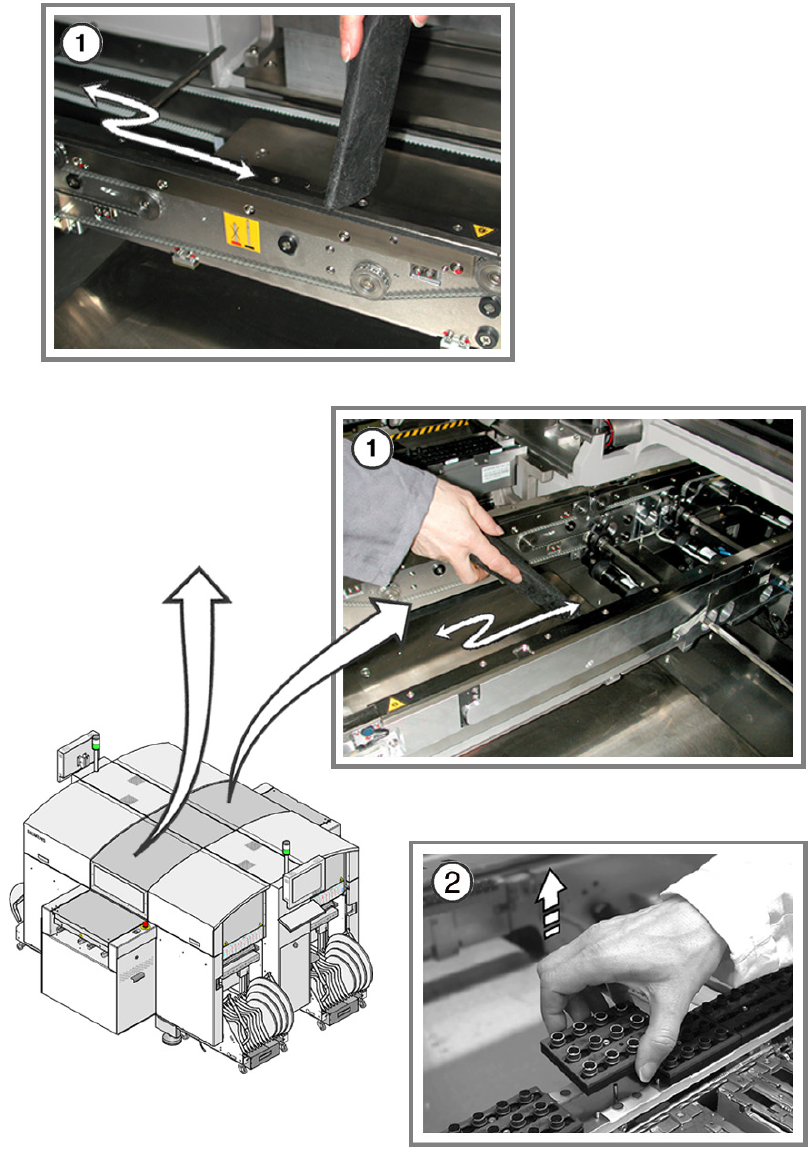

PCB コンベアを掃除機で清掃 4
① PCB コンベアの上やまわりに落下した、すべての散らばった部品を、電気掃除機を使用して
取り除きます。
PCB コンベヤやソナーセンサユニットに散らばった部品は、異常の原因になることがあります。 4
4
ノズルチェンジャーマガジンを交換 4
○「単動動作」メニューを使って、リボルバヘッドのノズルをノズルチェンジャーに戻します。
② ノズルチェンジャーマガジンを取外し、洗浄したセラミックノズルまたは新品のノズルが付
属したマガジンと交換します。
○「単動動作」メニューを使用して、リボルバヘッドのノズルを再度装着します。
○ ノズル廃棄箱を空にします。
○ その他すべてのロケーションで、この作業を繰り返します。
