7 4ヵ月毎のメンテナンス作業 D4 予防保守
2008 年 8 月版
46
D4 予防保守 7 4ヵ月毎のメンテナンス作業
2008 年 8 月版
47
ESD 規則に従ってください。
7
7
7
○ フィーダモジュール、およびヘッドの前部を保護するために、フィーダエリアにカバーを掛
けます。
7

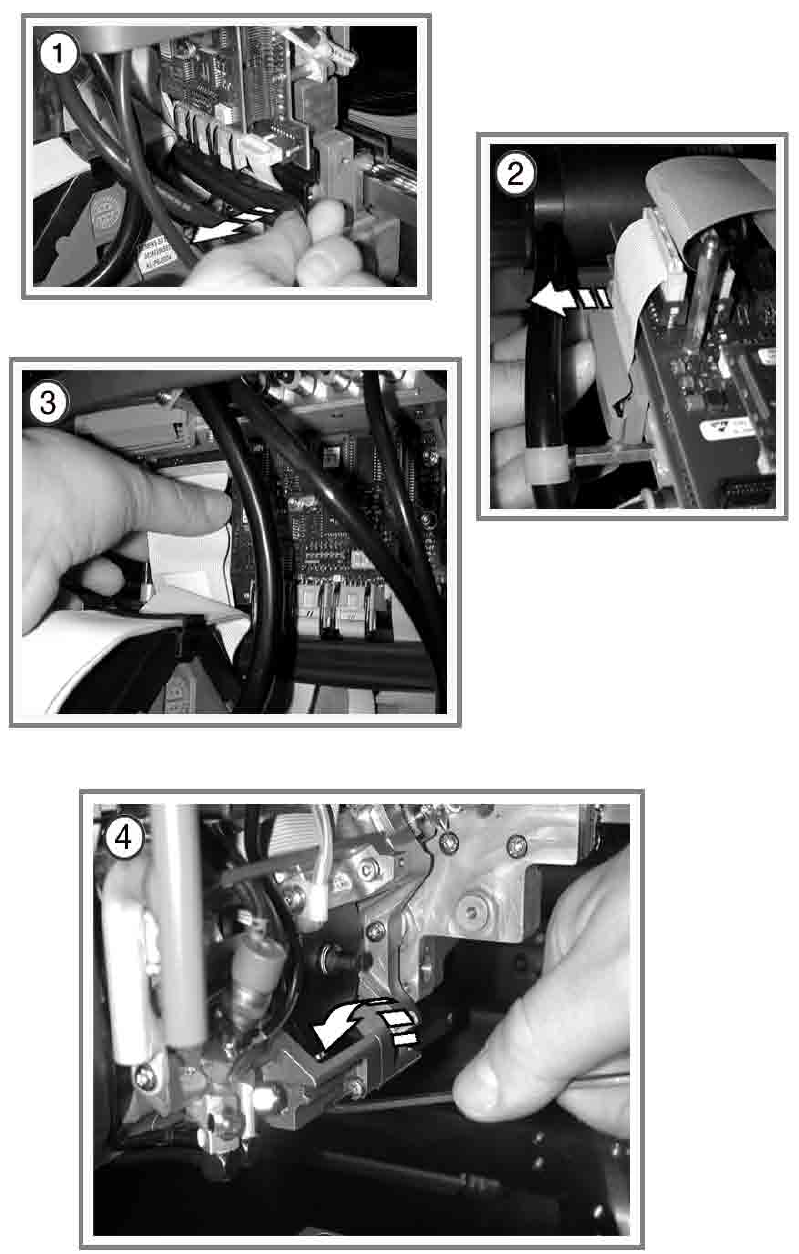

① ストレインレリーフ（ひずみ取り）を開放します。
② フラットケーブル上のグリッパを解放します。
③ 二本のフラットケーブルを引き出します。
7

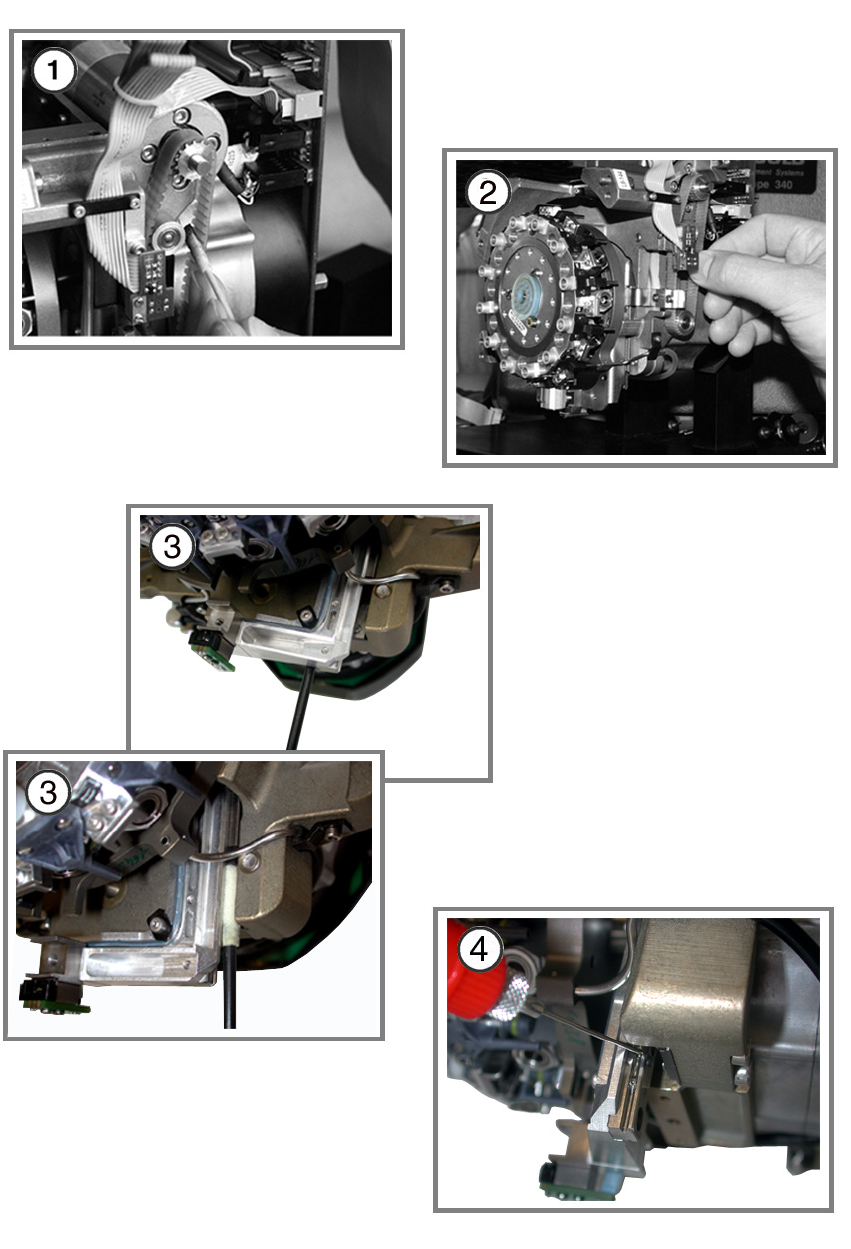

④ ヘッドの前部にある 4 本のネジを (3mm の六角ソケットスパナを使用して）緩め、前部を取
り外します。
ネジを取り外すとき、ヘッドの前部をしっかりと押さえます。 7
ディストリビュータに触れないように注意します。 7
7
バルブプランジャドライブを損傷しないように、バルブプランジャでスター軸を半回転させま
す。 7
7
○ 柔らかい ESD 面（バルブプランジャを下にして）にヘッドの前部を置くか、適当なヘッドス
タンドにそれを置きます。
○ スリーブを取外し、備えられているコンテナに保管します。
7
7 4ヵ月毎のメンテナンス作業 D4 予防保守
2008 年 8 月版
48
