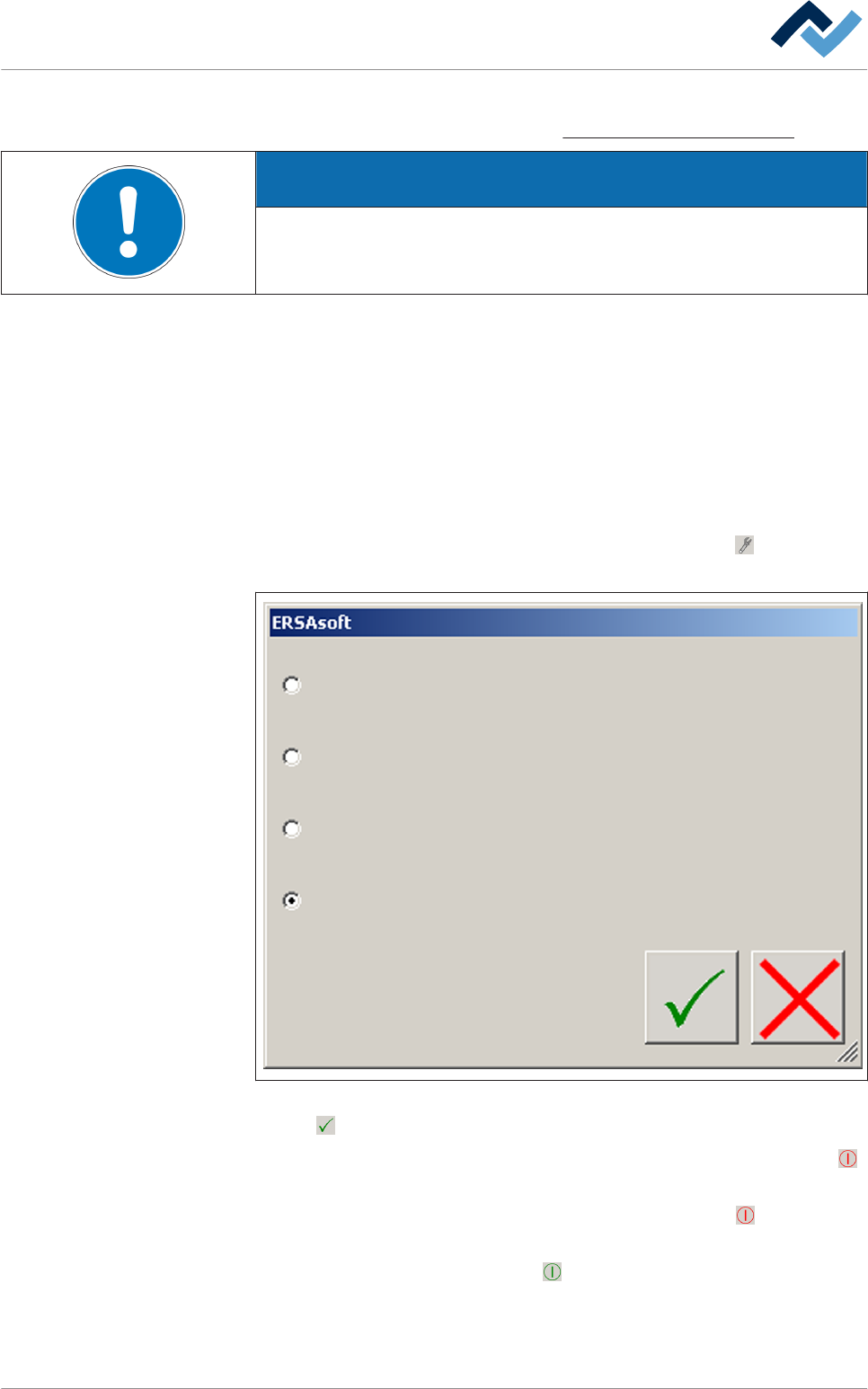

Die Maschine befindet sich nun in der Betriebsart [Spannungsvers. OK], siehe Sta-
tusleiste oder Ablaufdiagramm im Kapitel Die Betriebsarten der Maschine [} 78].
HINWEIS
Bei Stromausfall
Nach einem Stromausfall müssen alle referenzierbaren Module neu referenziert
werden!
Manuelles Ausschalten über einen längeren Zeitraum
Soll die Maschine für einen längeren Zeitraum außer Betrieb genommen werden,
müssen Sie die folgenden Schritte ausführen:
ü Die Maschine muss über den Basisdialog der Steuerungssoftware ausgeschaltet
werden.
1. Befindet sich noch Lötgut in der Maschine? Lassen Sie dieses abarbeiten und
warten Sie, bis sich kein Lötgut mehr in der Maschine befindet.
2. In der oberen Symbolleiste das Basisdialoges die Schaltfläche
anklicken. Es
erscheint der folgende Dialog:
Lötprogramm auswählen
Auftrag fertig bearbeiten
Auftrag abbrechen und Maschine leerfahren
Auftrag abbrechen
3. Wählen Sie [Auftrag abbrechen] und klicken Sie anschließend auf die Schaltflä-
che
.
ð In der oberen Symbolleiste des Basisdialoges erscheint die Schaltfläche
(rot). Die Maschine befindet sich in der Betriebsart [Einrichten].
4. In der oberen Symbolleiste des Basisdialoges die Schaltfläche
(rot)
anklicken.
ð Die Schaltfläche ändert sich zu (grün). Die Maschine befindet sich in der
Betriebsart [Freigabe Aus]. Einige Module laufen entsprechend ihrer Aus-
schaltverzögerung weiter.
5. Warten Sie, bis die Ausschaltverzögerungen abgelaufen sind.
