Bitte zuerst lesen!
Leser-Zielgruppe
Diese Betriebsanleitung wendet sich an Personen, welche die Maschine bedienen,
einstellen, in Betrieb nehmen oder Wartungsarbeiten durchführen.
GEFAHR
Personen- oder Sachschäden durch unsachgemäße Wartung und falsche Bedie-
nung der Maschine!
ü Ausschließlich qualifiziertes Fachpersonal einsetzen!
1. Transport, Montage, Anschluss, Inbetriebnahme, Bedienung oder Wartung
durch nicht ausreichend qualifizierte und informierte Personen kann schwere
Schäden an der Maschine oder Personenschäden verursachen.
2. Solche Arbeiten dürfen deshalb nur durch jeweils entsprechend geschultes
Fachpersonal erfolgen! Dieses Personal muss in der Lage sein, Gefahren, wel-
che durch die mechanische, elektrische oder elektronische Ausrüstung der
Anlage verursacht werden können, zu erkennen.
3. Personen, welche solche Arbeiten ausführen, müssen den Inhalt der vorlie-
genden Anleitung kennen und verstanden haben.
4. Jede Person, die mit Montage, Inbetriebnahme, Betrieb und/oder Wartung
der Maschine befasst ist, muss das Kapitel „Sicherheitshinweise“ sowie die re-
levanten Kapitel in Bezug auf die spezielle Tätigkeit gelesen und verstanden
haben!
Ergänzende Dokumente
HINWEIS
Ergänzende Dokumente
Zu den einzelnen Modulen der Maschine sind ergänzende Dokumentationen oder
Service-Anleitungen verfügbar. Diese Dokumente befinden sich auf dem Daten-
träger [product_data_reflow], welcher Teil des Lieferumfanges ist. Sehen Sie dort
nach, falls Sie in dieser Anleitung keine erschöpfenden Informationen zu einem
bestimmten Thema finden.
Die Bedienung der Maschine
Die Bedienung der Maschine erfolgt mittels Windows-PC. Sie können je nach Aus-
stattung mit Trackball, Maus, Touchpad oder Touchscreen in Verbindung mit einer
Tastatur bedienen.
Die NOT-Halt Funktion überprüfen
Durch Betätigung der NOT-Halt Schlagtaster werden gefahrbringende Bewegungen
sofort gestoppt. Die NOT-Halt Funktion ist jederzeit und in allen Betriebsarten ver-
fügbar.
6.1
6.1.1
6.1.2
6.2
6.2.1
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 113 / 0
GEFAHR
Gefährliche elektrische Spannung!
Tod oder schwerste Verletzungen durch Stromschlag!
ü Der Not-HALT Schlagtaster unterbricht nicht die Spannungsversorgung der
Maschine! Einzelne Teile der Anlage stehen auch bei betätigtem NOT-HALT
Schlagtaster unter Spannung!
1. Den Not-HALT Schlagtaster nicht zum Spannungsfrei schalten der Maschine
verwenden!
2. Die Maschine immer am Hauptschalter ausschalten!
Funktion überprüfen
ü Die NOT-Halt Funktion überprüfen:
1. Die Maschine in die Betriebsart [Einrichten] versetzen.
2. Einen NOT-Halt Schlagtaster betätigen.
3. Den Eingabedialog [Meldungen] öffnen.
ð Die Meldung [NOT-Halt] muss angezeigt werden.
ð An der Meldeleuchte muss die rote Lampe blinken.
ð Bei gedrücktem NOT-Halt dürfen keine gefahrbringenden Bewegungen der
Maschine mehr möglich sein. Die Maschine muss sich in der Betriebsart
[Spannungsvers. OK] befinden.
4. Den NOT-Halt Schlagtaster wieder entriegeln.
ð Falls am Terminal die blaue RESET Taste vorhanden ist:
5. Die blaue RESET Taste drücken.
6. Die Meldung der Maschinensoftware quittieren.
7. Den Vorgang an allen vorhandenen NOT-Halt Schlagtastern wiederholen.
ð Hiermit ist der Vorgang abgeschlossen.
Wenn NOT-Halt aufgrund einer Störung ausgelöst wurde
ü NOT-Halt zurücksetzen:
1. Die Störung beseitigen.
2. Alle Türen, Hauben und Abdeckungen der Maschine schließen.
3. Den Eingabedialog [Meldungen] öffnen.
4. Den NOT-Halt Schlagtaster wieder entriegeln.
ð Falls am Terminal die blaue RESET Taste vorhanden ist:
5. Die blaue RESET Taste drücken.
ð Hiermit ist der Vorgang abgeschlossen.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 114 / 0

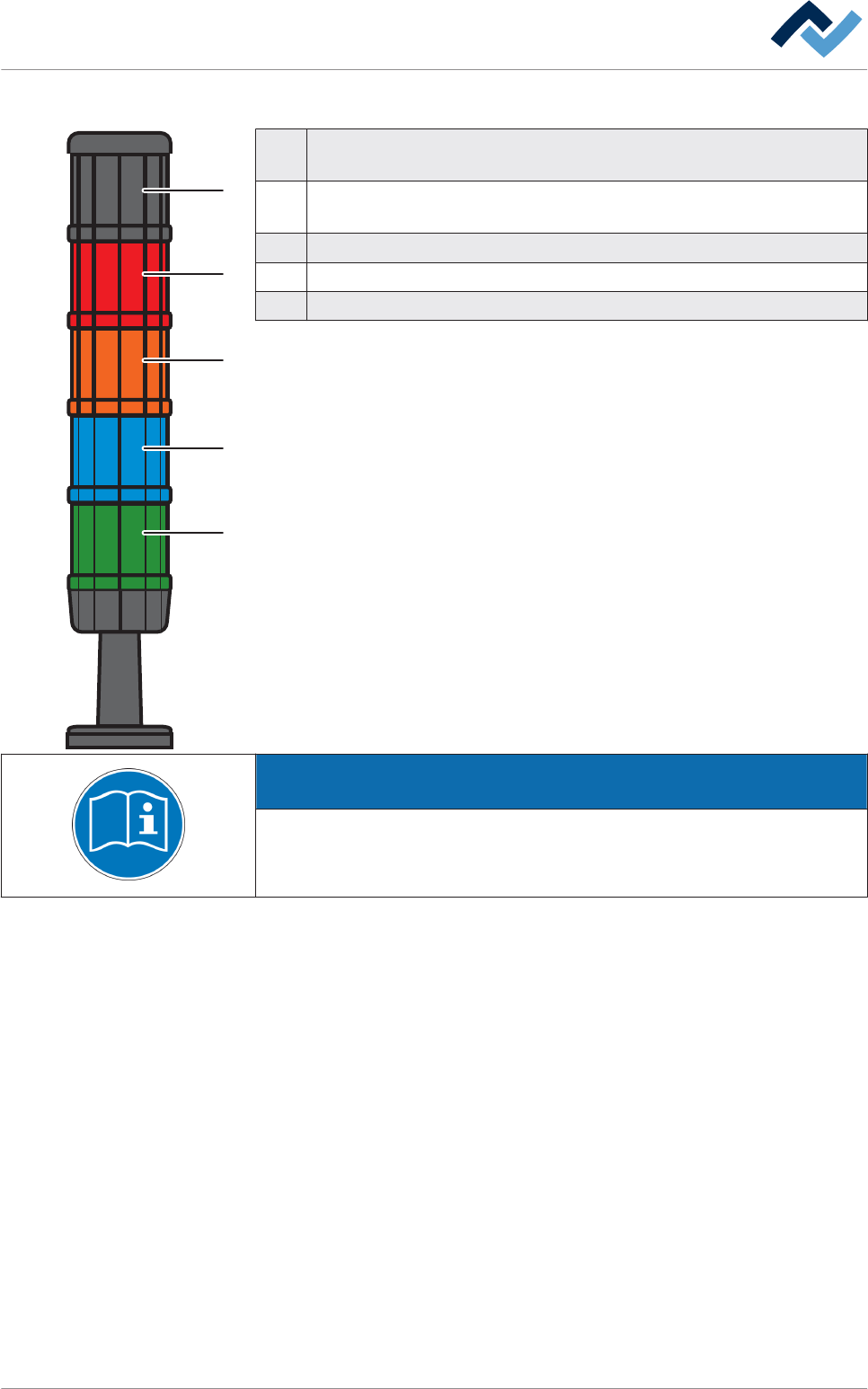

Die Meldeleuchte
1
Hupe: Die Hupe ertönt beim Auftreten einer Meldung für eine einstellbare
Zeit. Diese Funktion ist abschaltbar.
2
Rot: Notfall; gefahrbringender Zustand, anormaler Zustand, bevorstehen-
der kritischer Zustand.
3 Orange: Anormaler Zustand; bevorstehender kritischer Zustand.
4 Blau: Zwingend; Eingriff durch Bediener erforderlich.
5 Grün: Normaler Zustand; warten.
HINWEIS
Ergänzende Dokumente
Lesen Sie hierzu auch das Dokument [120062] auf dem Datenträger [product_da-
ta_reflow ], welcher Teil des Lieferumfanges ist.
6.2.2
1
2
3
4
5
