1. Die Eingabefelder [Von:]...[Bis:] anklicken, Beginn und Ende des Betriebsur- laubs eingeben. ð Es erscheint ein Kalender. 2. Das entsprechende Datum durch Klicken auf den betreffenden Wochentag aus- wählen. ð Das Datu…

Nach korrekter Eingabe von [Benutzername] und [Kennwort:] erscheint der Einga-

bedialog [Wochenzeitschaltuhr]:

Wochenzeitschaltuhr

Produktionszeiten

Einstellungen

Aktuelle SPS Zeit

Betriebsurlaub

Betriebsurlaub aktiv

Von:

Bis:

Daten Wochenzeitschaltuhr

Beginn Produktionszeit Ende Produktionszeit

Wochentag Zeit ZeitWochentag Aktiv

Laden Speichern

Mittwoch

Sonntag Sonntag

Sonntag

Einrichten

Lötprogrammstart bei Beginn Produktionszeit

Aktiv

Bibliothek

Lötprogramm

11-20

1-10

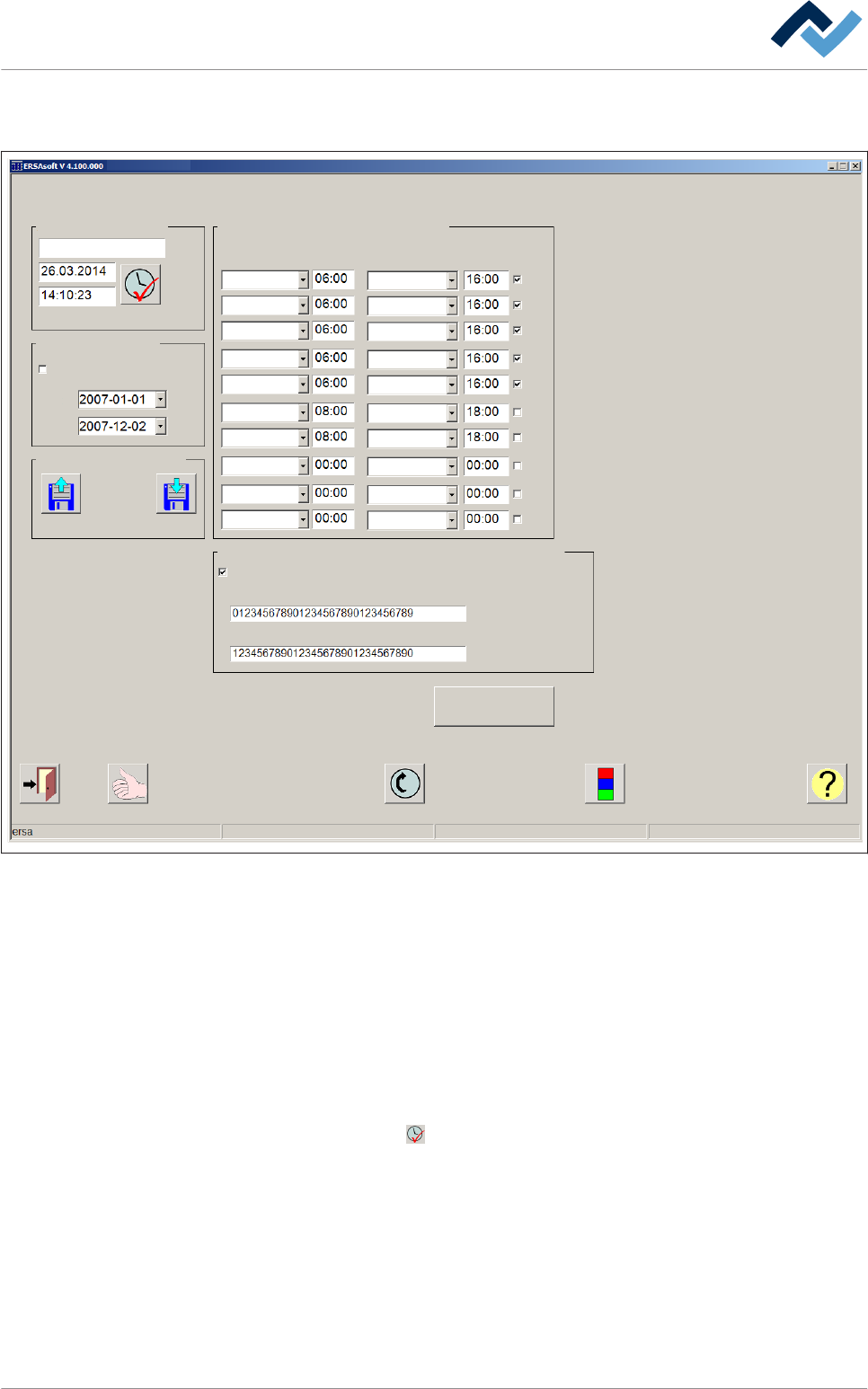

Abb. 37: Der Eingabedialog [Wochenzeitschaltuhr]

Es werden EIN und AUS-Phasen unterschieden. Während einer AUS-Phase befindet

sich die Maschine im Standby-Betrieb. Während einer EIN-Phase kann mit der Ma-

schine gelötet werden.

Die aktuelle Uhrzeit einstellen

ü Die aktuelle Uhrzeit einstellen

1. Stellen Sie sicher, dass die Systemzeit des Steuerungs PC´s korrekt eingestellt

ist.

2. Die Schaltfläche

anklicken. Folgen Sie den Anweisungen auf dem Bildschirm.

ð Die Systemzeit des PC wird übernommen.

Betriebsurlaub einstellen

Während des Betriebsurlaubs ist die Wochenzeitschaltuhr gesperrt, in diesem Zeit-

raum werden keine Schaltbefehle ausgeführt.

ü Den Zeitraum des Betriebsurlaubes eingeben:

6.6.1

6.6.2

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 139 / 0

1. Die Eingabefelder [Von:]...[Bis:] anklicken, Beginn und Ende des Betriebsur-

laubs eingeben.

ð Es erscheint ein Kalender.

2. Das entsprechende Datum durch Klicken auf den betreffenden Wochentag aus-

wählen.

ð Das Datum wird automatisch eingetragen.

3. Die Checkbox [Betriebsurlaub aktiv] aktivieren.

ð Die Funktion [Betriebsurlaub] ist aktiv.

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 140 / 0

Ein- und Ausschaltzeiten einstellen

Einschaltzeitpunkt und Betriebsbereitschaft

Sie können bis zu 20 Schaltzeiten programmieren. Eine in der Wochenzeitschaltuhr

eingestellte Einschaltzeit definiert den Zeitpunkt der Betriebsbereitschaft der Ma-

schine.

Die Wochenzeitschaltuhr berechnet automatisch, wann die Module eingeschaltet

werden müssen. Hierzu werden die Angaben im Einstellungsdialog [Voreinschalt-

zeit] berücksichtigt.

Ein Beispiel: Im Einstellungsdialog beträgt die Voreinschaltzeit für die Konvektion

30 Minuten. Die Wochenzeitschaltuhr berücksichtigt demnach eine Voreinschalt-

zeit von 30 Minuten und wird die Konvektion 30 Minuten vor der eingestellten Ein-

schaltzeit aktivieren. Die Maschine ist dann zum eingestellten Zeitpunkt betriebsbe-

reit und befindet sich in der Betriebsart [Betriebsart Einrichten].

HINWEIS

Der Einlauf bleibt gesperrt!

Der Einlauf wird nicht automatisch freigegeben, er bleibt gesperrt.

Ausschaltzeitpunkt und Produktionsende

Eine in der Wochenzeitschaltuhr eingestellte Ausschaltzeit definiert den Zeitpunkt

„Produktionsende“ der Maschine. Die Zeitschaltuhr befindet sich dann in der AUS-

Phase.Wird die Ausschaltzeit erreicht, werden folgende Schritte der Reihe nach ab-

gearbeitet:

▪ Der Einlauf der Maschine wird gesperrt.

▪ Das noch in der Maschine befindliche Lötgut wird fertig bearbeitet und aus der

Maschine heraus gefördert.

▪ Alle Heizungen Vorheizungen werden abgeschaltet.

▪ Die Freigabe wird gesperrt.

▪ Die Transporte werden abgeschaltet.

Sie können bis zu 10 Ein- und Ausschaltzeiten einstellen. Im rechten Bereich des Di-

aloges befinden sich die Register zur Einstellung der Schaltzeiten:

[Beginn Produktionszeit]:

▪ [Wochentag]: Hier können Sie den Wochentag auswählen, an welchem die Ma-

schine betriebsbereit sein soll.

▪ [Zeit]: Hier stellen Sie für den [Wochentag] die [Zeit] ein, wann die Maschine

betriebsbereit sein soll.

[Ende Produktionszeit]:

▪ [Wochentag]: Hier können Sie den Wochentag auswählen, an welchem die Ma-

schine ausgeschaltet werden soll.

▪ [Zeit]: Hier geben Sie für den [Wochentag] die [Ausschaltzeit] an.

▪ [Aktiv]: Wenn Sie die Checkbox aktivieren, wird der Schaltvorgang ausgeführt.

Ist die Checkbox nicht aktiviert, wird der Schaltvorgang nicht ausgeführt.

6.6.3
