ð Der Eingabedialog [Meldungen] wird geöffnet: Störung Meldungen Eingabedialog Gefahr Warnung Service Zyklisch Warten Hinweis Meldeort 1 Meldeort 2 Meldeort 3 Meldetext Einrichten Abb. 39: Der Eingabedialog [Meldungen] F…
Der Eingabedialog [Meldungen]
Die Dialoge der Meldungsverwaltung dienen der übersichtlichen Darstellung aller
während des Produktionsprozesses auflaufender Meldungen. Die Meldungen wer-
den gleichzeitig über die an der Maschine vorhandene Meldeleuchte signalisiert.
Die Schaltfläche
wird in jedem Dialog, ausgenommen im Dialog [Meldungen], in
der Statusleiste angezeigt. Durch Anklicken öffnet sich der Eingabedialog [Meldun-
gen]. Die Schaltfläche wird blinkend dargestellt, sobald eine Meldung vorliegt.
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Meldungen quittieren]
erforderlich. Die Einstellungen können ohne Benutzernamen und Kennwort ledig-
lich angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage
erscheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche
[Abbrechen].
Meldungen anzeigen
ü Meldungen anzeigen:
1. Die Schaltfläche anklicken
6.7
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 146 / 0

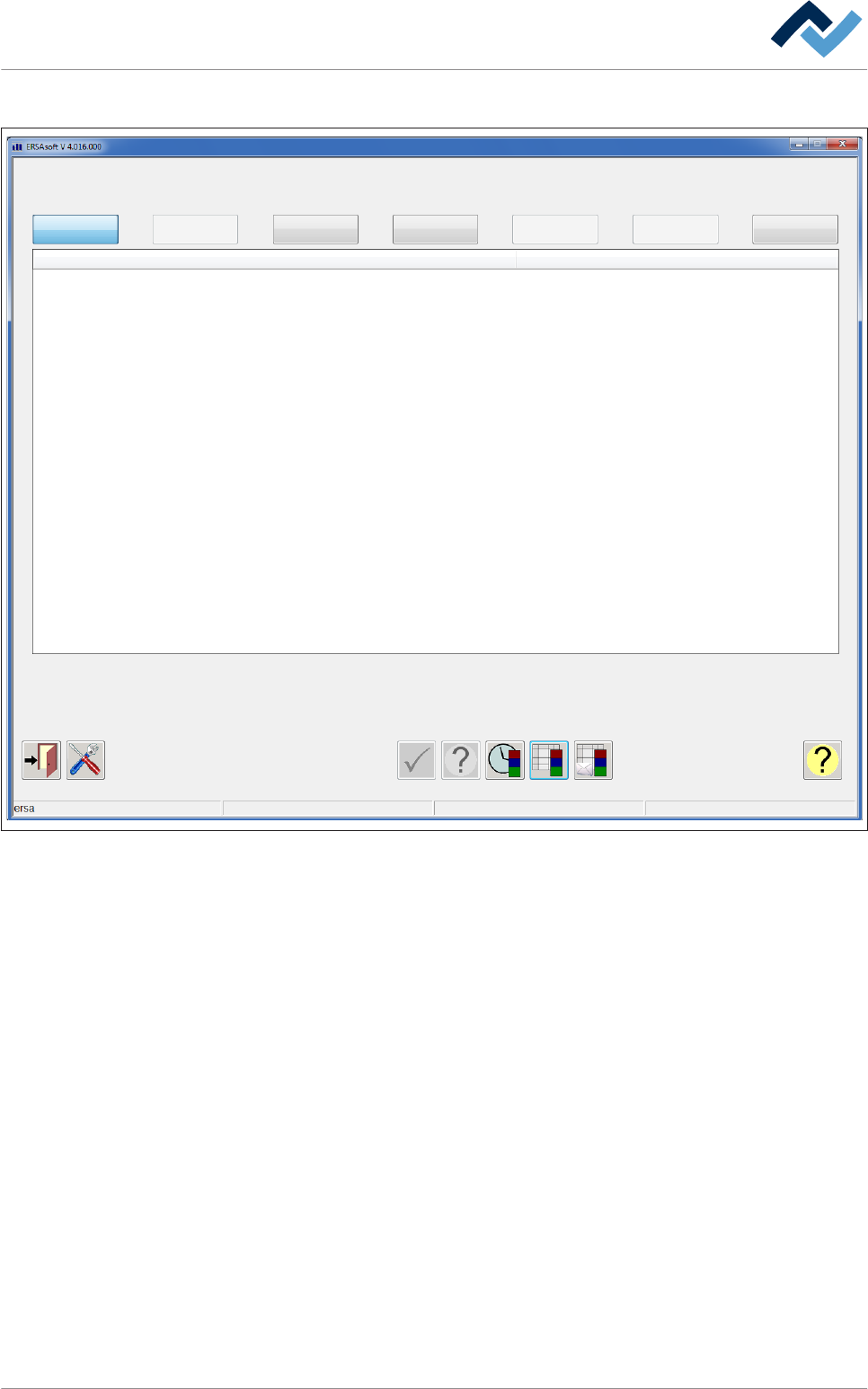

ð Der Eingabedialog [Meldungen] wird geöffnet:
Störung
Meldungen
Eingabedialog
Gefahr Warnung Service Zyklisch Warten Hinweis
Meldeort 1 Meldeort 2 Meldeort 3 Meldetext
Einrichten
Abb. 39: Der Eingabedialog [Meldungen]
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 147 / 0
Die Meldungsarten
Im oberen Bereich des Dialoges befinden sich die Schaltflächen, jede dieser Schalt-
flächen repräsentiert eine Meldungsart:
Schaltfläche / Mel-
dungsart
Signal der Melde-
leuchte
Beschreibung der
Meldung
Beispiel
[Gefahr]
Die rote Lampe
blinkt
Notfall, gefahr-
bringender Zu-
stand, sofortiges
Handeln notwen-
dig. Der Einlauf
wird gesperrt
Abluft-Fehler, Si-
cherheitskreis ge-
öffnet
[Störung]
Die rote Lampe
leuchtet dauerhaft
oder die orange
Lampe (Option)
blinkt
Anormaler Zustand,
bevorstehender kri-
tischer Zustand. Der
Einlauf wird ge-
sperrt
Toleranzfehler
[Warnung]
Die blaue Lampe
blinkt
Anormaler Zustand,
bevorstehender kri-
tischer Zustand. Der
Einlauf wird ge-
sperrt
Überwachung wur-
de abgewählt
[Service]
Die blaue Lampe
blinkt
Service zwingend
erforderlich. Ser-
vice zwingend not-
wendig. Der Einlauf
wird gesperrt
Medium fehlt
(Stickstoff, Lot,
Flussmittel...)
[Zyklische Meldun-
gen]
Die blaue Lampe
blinkt
Service zwingend
notwendig, Eingrei-
fen durch Bediener
gemäß selbst defi-
nierter zyklischer
Meldung erforder-
lich. Der Einlauf
wird gesperrt. Le-
sen Sie hierzu auch
das Kapitel [Zykli-
sche Meldungen]
Abhängig von selbst
definierten Mel-
dungen
[Wartemeldung]
Die grüne Lampe
blinkt
Eine Wartemeldung
wird so lange ange-
zeigt, bis ein be-
stimmter Betriebs-
zustand erreicht ist.
Der Einlauf wird
nicht gesperrt
Lottemperatur
noch nicht erreicht
[Hinweis]
Keine Anzeige der
Meldeleuchte. Die
Schaltfläche
blinkt
Ein Hinweis zeigt ei-
nen bestimmten
Betriebszustand an.
Der Einlauf wird
nicht gesperrt.
Achse nicht refe-
renziert
6.7.1
