Die Toleranzgrenzen einer Zone eingeben ü Die Toleranzgrenzen der oberen Zone eingeben: 1. Das Eingabefeld [Toleranz+ [°C]] anklicken und einen Wert in [°C] eingeben. ð Bei Überschreitung der Toleranzgrenze erfolgt eine …

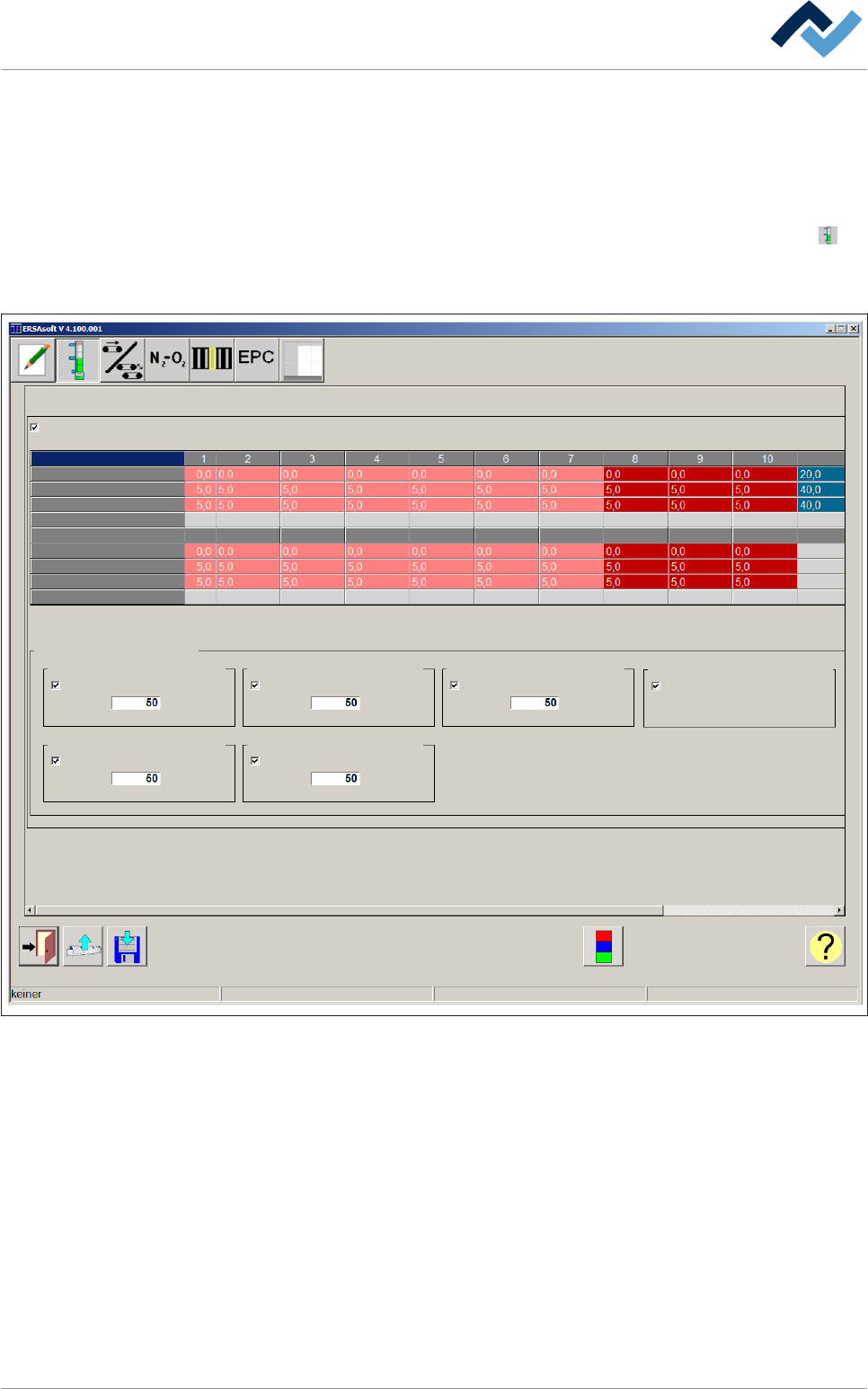

Der Eingabedialog [Zonen]
In diesem Dialog können Sie die Sollwerte und Toleranzbereiche für die oberen und
unteren Zonen eingeben.
ü Den Eingabedialog [Zonen] öffnen:
1. In der oberen Symbolleiste des Dialoges [Übergeordnet] die Schaltfläche
anklicken.
ð Der Eingabedialog [Zonen] wird geöffnet:
Touch Eingabe in der Tabelle
Konvektion
Konvektion oben 1 Konvektion oben 2
Konvektion Kühlzone geregelt
Konvektion Kühlzone geschaltet
Konvektion unten 1 Konvektion unten 2
Aktiv Aktiv
Aktiv
Aktiv
Aktiv Aktiv
Soll Soll
Soll
Soll
Soll
%
%
%
%
%
Einrichten
Sollwert Oben [°C]
Toleranz+ [°C]
Toleranz- [°C]
Drehzahl Lüftermotor [%]
Sollwert Unten [°C]
Toleranz+ [°C]
Toleranz- [°C]
Drehzahl Lüftermotor [%]
Abb. 48: Der Eingabedialog [Zonen]
Der obere Bereich des Dialoges [Zonen] ist in mehrere Spalten aufgeteilt. Jede Spal-
te stellt eine Zone dar. Obere und untere Zonen sind durch eine Leerzeile getrennt.
Jede Spalte verfügt über Eingabefelder für Sollwerte und Toleranzbereiche.
Die Temperatur-Sollwerte eingeben
ü Die Solltemperatur eingeben:
1. Das Eingabefeld [Sollwert Oben [°C]] anklicken und einen Wert in [°C] einge-
ben.
2. Das Eingabefeld [Sollwert Unten [°C]] anklicken und einen Wert in [°C] einge-
ben.
ð Hiermit ist der Vorgang abgeschlossen.
6.9.4
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 174 / 0
Die Toleranzgrenzen einer Zone eingeben
ü Die Toleranzgrenzen der oberen Zone eingeben:
1. Das Eingabefeld [Toleranz+ [°C]] anklicken und einen Wert in [°C] eingeben.
ð Bei Überschreitung der Toleranzgrenze erfolgt eine Meldung.
2. Das Eingabefeld [Toleranz- [°C]] anklicken und einen Wert in [°C] eingeben.
ð Bei Unterschreitung der Toleranzgrenze erfolgt eine Meldung.
3. Verfahren Sie in gleicher Weise für die untere Zone.
ð Hiermit ist der Vorgang abgeschlossen.
Die Solldrehzahl eines Lüfters eingeben
Diese Funktion ist nur dann verfügbar, wenn Ihre Maschine mit einem MODBUS
ausgestattet ist. Sie können die Drehzahl für jeden einzelnen Lüfter separat einge-
ben.
ü Die Solldrehzahl eingeben:
1. Das Eingabefeld [Drehzahl Lüftermotor [%]] anklicken und einen Wert in [%]
der Maximaldrehzahl angeben.
ð Hiermit ist der Vorgang abgeschlossen.
HINWEIS
Mehrere Werte gleichzeitig eingeben
ü Wenn Sie mehrere gleiche Sollwerte in eine Zeile eingeben möchten:
1. In ein Eingabefeld mit der Maus klicken und die Maustaste halten.
2. Die Maus mit gehaltener Maustaste nach rechts ziehen.
ð Mehrere Eingabefelder werden markiert.
3. Die Maustaste loslassen.
ð Die Zahlentafel erscheint.
4. Einen Wert eingeben.
ð Der Wert wird in alle markierten Eingabefelder übernommen.
ü Wenn Sie über einen Touch Screen verfügen: Die Touch Eingabe in der Tabelle
aktivieren:
1. Die Checkbox [Touch Eingabe in der Tabelle] aktivieren.
2. Sollwerte durch Berühren der einzelnen Eingabefelder eingeben.
ð Auch hier können Sie durch Berühren und Ziehen mehrere Sollwerte gleichzei-
tig eingeben.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 175 / 0
Der Rahmen [Konvektion]
Touch Eingabe in der Tabelle
Konvektion
Einrichten
Konvektion oben 1 Konvektion oben 2
Konvektion Kühlzone geregelt Konvektion Kühlzone geschaltet
Konvektion unten 1 Konvektion unten 2
Aktiv Aktiv Aktiv Aktiv
Aktiv Aktiv
Soll Soll Soll
Soll
Soll
%
%
%
%
%
Abb. 49: Der Rahmen [Konvektion]
In diesem Rahmen können Sie die Sollwerte für die Konvektion eingeben sowie die
Konvektion der Zonen aktivieren. Die Darstellung ist abhängig von der Konfigurati-
on der Maschine. Die Eingabewerte beziehen sich immer auf eine Gruppe von Zo-
nen. Die einzelnen Gruppen sind im oberen Bereich des Dialoges farblich gekenn-
zeichnet, in unserem Beispiel:
▪ [Konvektion oben 1, Konvektion unten 1]: Orange, Vorheizzonen.
▪ [Konvektion oben 2, Konvektion unten 2]: Rot, Lötzonen.
▪ [Konvektion Kühlzone geregelt, Konvektion Kühlzone geschaltet]: Blau, Kühlzo-
nen.
Die Konvektion einer Zonengruppe aktivieren
ü Die Konvektion einer Zonengruppe aktivieren:
1. Im Rahmen einer Gruppe, zum Beispiel [Konvektion oben 1] die Checkbox [Ak-
tiv] aktivieren.
ð Ein Haken erscheint. Die Konvektion OBEN wurde für die gesamte Gruppe
aktiviert.
2. Verfahren Sie mit der Gruppe UNTEN auf die gleiche Weise, falls dies erforder-
lich sein sollte.
ð Hiermit ist der Vorgang abgeschlossen.
Die Solldrehzahl für eine Gruppe von Lüftern eingeben
ü Die Solldrehzahl eingeben:
1. Im Rahmen einer Gruppe, zum Beispiel [Konvektion oben 1] das Eingabefeld
[Soll] anklicken und einen Wert in [%] der Maximaldrehzahl eingeben.
ð Der Sollwert gilt nun für die gesamte OBERE Gruppe.
2. Verfahren Sie mit der Gruppe UNTEN auf die gleiche Weise, falls dies erforder-
lich sein sollte.
ð Hiermit ist der Vorgang abgeschlossen.
HINWEIS
Weshalb fehlt das Eingabefeld [Soll]?
Enthält ein Lüfter oder eine Gruppe von Lüftern innerhalb des Rahmens das Ein-
gabefeld [Soll], wird die Drehzahl gesteuert. Ist dieses Eingabefeld nicht vorhan-
den, kann die Drehzahl nicht gesteuert werden. Der Lüfter wird lediglich ein- oder
ausgeschaltet.
