Der Rahmen [ N2-O2] Das Anzeigefeld [Einbauort] informiert über den Einbauort des Messwertgebers, zum Beispiel [Reflowzone]. ü Die Stickstoffzufuhr aktivieren: 1. Die Checkbox [N2 EIN] aktivieren. ð Die Stickstoffzufuhr …

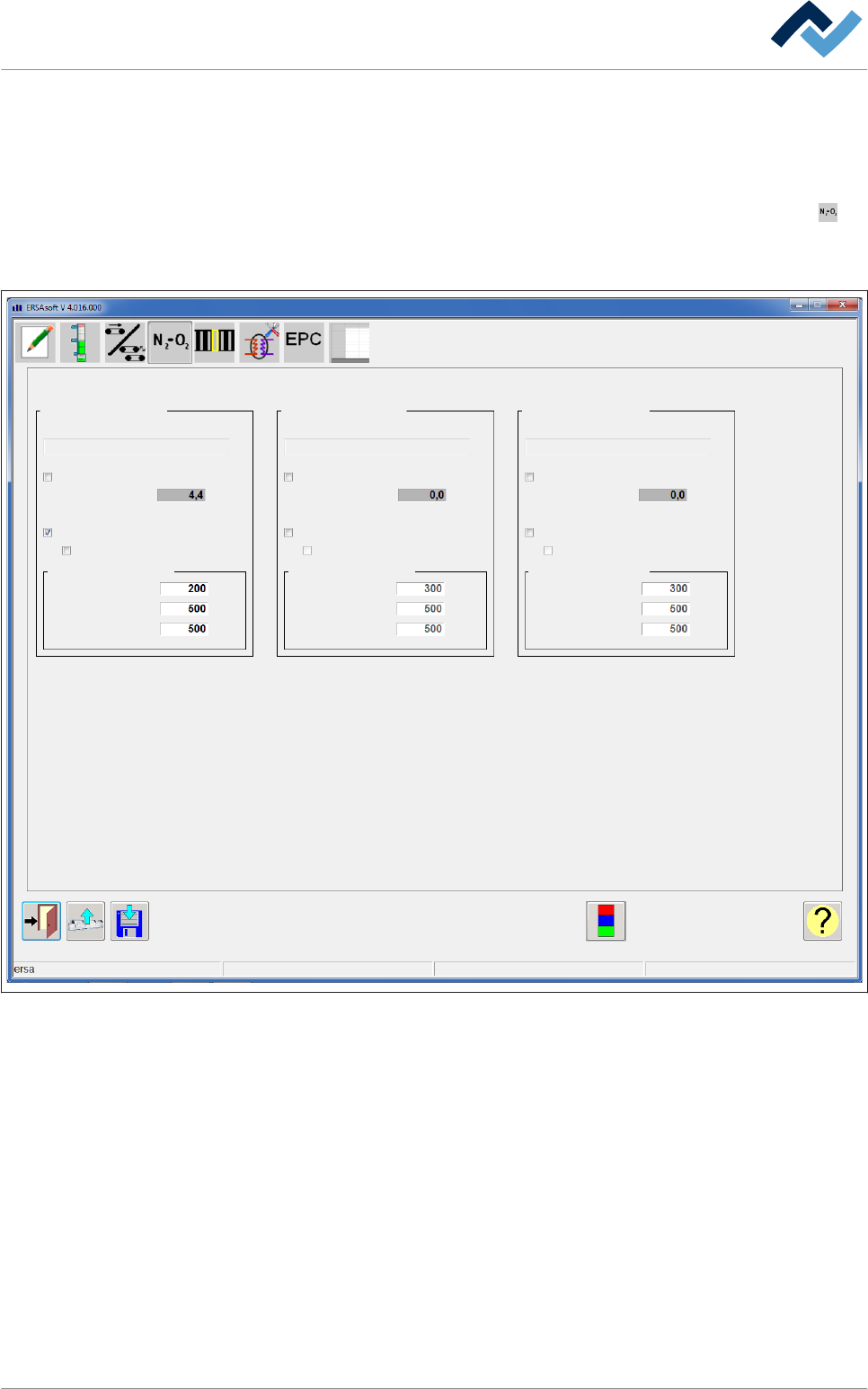

Der Eingabedialog [N2/O2]

In diesem Dialog können Sie die Eingaben für die Schutzgasanlage vornehmen.

ü Den Eingabedialog [N2/O2] öffnen:

1. In der oberen Symbolleiste des Dialoges [Übergeordnet] die Schaltfläche

anklicken.

ð Der Eingabedialog [N2/O2] wird geöffnet:

N2-O2 Mess-Stelle 1 Mess-Stelle 2

Einbauort Einbauort Einbauort

Reflowzone in Zone 2 in Zone 4

N2 EIN N2 EIN N2 EIN

N2 min. Sollwert

Messwert O2 EIN Messwert O2 EIN Messwert O2 EIN

O2 geregelt O2 geregelt O2 geregelt

O2 Sollwert O2 Sollwert O2 Sollwert

O2 Toleranz + O2 Toleranz + O2 Toleranz +

O2 Toleranz - O2 Toleranz - O2 Toleranz -

ppm

ppm ppm

ppm

Restsauerstoff (O2) Restsauerstoff (O2) Restsauerstoff (O2)

Einrichten

N2 min. Sollwert N2 min. Sollwert

Abb. 51: Der Eingabedialog [N2/O2]

6.9.6

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 179 / 0

Der Rahmen [N2-O2]

Das Anzeigefeld [Einbauort] informiert über den Einbauort des Messwertgebers,

zum Beispiel [Reflowzone].

ü Die Stickstoffzufuhr aktivieren:

1. Die Checkbox [N2 EIN] aktivieren.

ð Die Stickstoffzufuhr ist nun aktiv. Das Eingabefeld [N2 min. Sollwert] wech-

selt seine Hintergrundfarbe und kann editiert werden.

2. Das Eingabefeld [N2 min. Sollwert] anklicken und einen Stellwert für das N2

Ventil in [%] eingeben.

ð Wird das Lötprogramm aktiviert, so wird das Ventil mit diesem Stellwert

geöffnet.

ü Das Restsauerstoffmessgerät (Option) einschalten:

1. Die Checkbox [Messwert O2 EIN] aktivieren, um das Restsauerstoffmessgerät

einzuschalten.

ð Die Checkbox [O2 geregelt] wird nun editierbar und kann aktiviert werden.

2. Die Checkbox [O2 geregelt] aktivieren.

ð Die Restsauerstoffregelung ist nun aktiv und der Stellwert des Ventils wird

von der Regelung gesteuert. Die Eingabefelder im Rahmen [Restsauerstoff

(O2)] wechseln ihre Hintergrundfarbe und können editiert werden.

Der Rahmen [Restsauerstoff (O2)]

ü Den Sollwert und die Toleranzgrenzen für die Restsauerstoffregelung eingeben:

1. Das Eingabefeld [O2 Sollwert] anklicken und den Sollwert für den gewünschten

Restsauerstoffgehalt in [ppm] eingeben, zum Beispiel [200 ppm].

2. Die Eingabefelder [O2 Toleranz +] und [O2 Toleranz -] anklicken und die Tole-

ranzgrenzen in [ppm] eingeben.

ð Die Regelung stellt nun den Restsauerstoffgehalt auf 200 ppm ein. Bei Über-

schreitung oder Unterschreitung der Toleranzgrenzen werden Meldungen an-

gezeigt.

Zusätzliche Mess-Stellen (Option)

Optional können zwei zusätzliche Mess-Stellen mit oder ohne Restsauerstoffmes-

sung eingebaut sein. Die Bedienung erfolgt wie oben beschrieben.

Betriebsart Einrichten

N2-O2 Mess-Stelle 1 Mess-Stelle 1

Einbauort Einbauort Einbauort

Reflowzone in Zone 2 in Zone 4

N2 EIN N2 EIN N2 EIN

N2 min. Sollwert N2 min. Sollwert N2 min. Sollwert

Messwert O2 EIN Messwert O2 EIN Messwert O2 EIN

O2 geregelt O2 geregelt O2 geregelt

O2 Sollwert O2 Sollwert O2 Sollwert

O2 Toleranz + O2 Toleranz + O2 Toleranz +

O2 Toleranz - O2 Toleranz - O2 Toleranz -

ppm

ppm ppm

ppm

Restsauerstoff (O2) Restsauerstoff (O2) Restsauerstoff (O2)

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 180 / 0

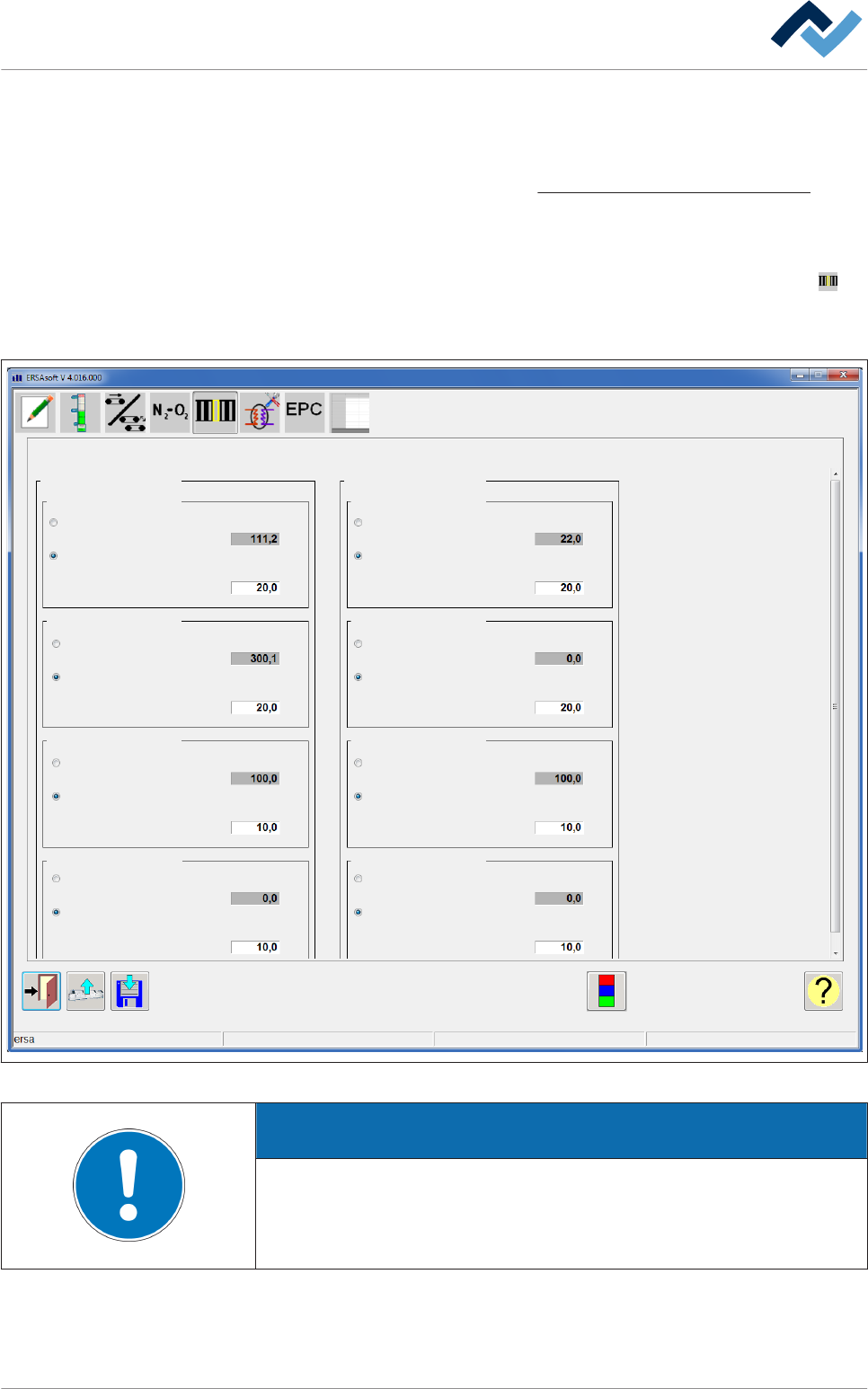

Der Eingabedialog [Lötguterfassung]

In diesem Eingabedialog können Sie die Einstellungen für die Lötguterfassung vor-

nehmen. Optional kann für jede Transportspur eine Lötguterfassung vorhanden

sein. Lesen Sie hierzu auch das Kapitel

Der Eingabedialog [Lötgutverfolgung]

[} 294].

ü Den Eingabedialog [Lötguterfassung] öffnen:

1. In der oberen Symbolleiste des Dialoges [Übergeordnet] die Schaltfläche

anklicken.

ð Der Eingabedialog [Lötguterfassung] wird geöffnet:

Lötgut Auslauf

Lötgut Einlauf

Transport 2

Transport 1Transport 1

Transport 2

Transport 3 Transport 3

Transport 4 Transport 4

Tr. 4 Länge

Tr. 3 Länge

Tr. 2 Länge

Tr. 1 Länge Tr. 1 Länge

Tr. 2 Länge

Tr. 3 Länge

Tr. 4 Länge

Ausschaltverzögerung

aktiv

Tr. 1 Ausschaltverzögerung Tr. 1 Ausschaltverzögerung

Tr. 2 Ausschaltverzögerung Tr. 2 Ausschaltverzögerung

Tr. 3 Ausschaltverzögerung Tr. 3 Ausschaltverzögerung

Tr. 4 Ausschaltverzögerung Tr. 4 Ausschaltverzögerung

aktiv

Ausschaltverzögerung

aktiv

Ausschaltverzögerung

aktiv

Ausschaltverzögerung

aktiv

Ausschaltverzögerung

aktiv

Ausschaltverzögerung

aktiv

Ausschaltverzögerung

aktiv

Ausschaltverzögerung

Länge Länge

LängeLänge

aktiv aktiv

Einrichten

Abb. 52: Der Eingabedialog [Lötguterfassung]

HINWEIS

Funktionen schließen sich gegenseitig aus!

Die Radiobuttons [Länge Aktiv] und [Ausschaltverzögerung Aktiv] können aktiviert

werden, schließen sich jedoch gegenseitig aus. Sie können beide Funktionen also

nicht gemeinsam aktivieren.

6.9.7
