ð Somit ist gewährleistet, dass die Leiterplatten trotz der Lücken als ganze
Einheiten erkannt werden. Der Abstand zwischen den Leiterplatten muss
hierbei jedoch größer sein als der Wert, den Sie in das Eingabefeld [Tr. 1
Ausschaltverzögerung] eingegeben haben.
ð Beachten Sie die folgende Abbildung:
160
130
Abstand
60
80
200
Transportrichtung
Lücke
A
usbruch,
Erfassungsverlauf
des Sensors
Der Wert im Feld [Tr. 1 Ausschaltverzögerung] beträgt 100 mm

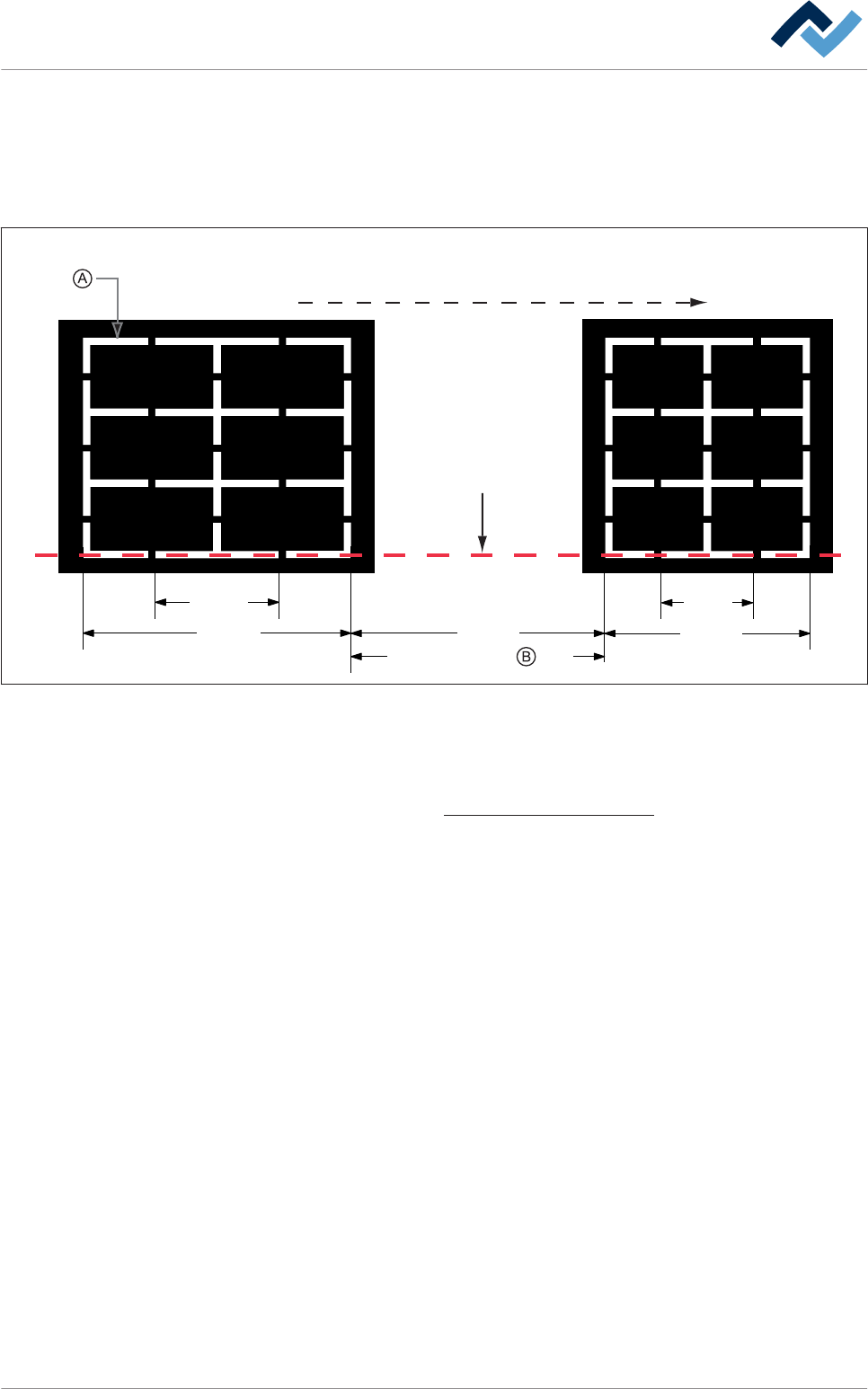

Abb. 54: Das Verhalten der Lötguterfassung bei der Einstellung [Ausschaltverzögerung aktiv].
Der Rahmen [Lötgut Auslauf]
Falls dieser Rahmen nicht angezeigt wird, müssen Sie eine Einstellung ändern. Le-
sen Sie hierzu das Kapitel Allgemeine Voreinstellungen [} 317].
Das Prinzip der Lötguterfassung entspricht dem im Rahmen Lötgut Einlauf]. In den
meisten Fällen läuft der nachfolgende Transport schneller als der Transport der
Maschine. Wählen Sie deshalb die Einstellung [Ausschaltverzögerung Aktiv ]. Dies
ist die empfohlene Einstellung.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 183 / 0
Der Eingabedialog [Kühlung]
In diesem Eingabedialog können Sie die Einstellungen für die Funktion [Schneller
Profilwechsel] (Option) vornehmen. Dies ermöglicht das Schnelle Abkühlen der Löt-
zone und dadurch einen früheren Wechsel eines Lötprogramms.
ü Den Eingabedialog [Kühlung] öffnen:
1. In der oberen Symbolleiste des Dialoges [Übergeordnet] die Schaltfläche
anklicken.
ð Der Eingabedialog [Kühlung] wird geöffnet:
Kühlung
Schneller Profilwechsel
Einrichten
Abb. 55: Der Eingabedialog [Kühlung]
Der Rahmen [Kühlung]
ü Den schnellen Profilwechsel aktivieren:
1. Die Checkbox [Schneller Profilwechsel] aktivieren.
ð Die Funktion ist nun aktiv.
HINWEIS
Ergänzende Dokumente
Lesen Sie hierzu auch die Dokumente [112648] auf dem Datenträger [product_da-
ta_reflow ], welcher Teil des Lieferumfanges ist.
6.9.8
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 184 / 0
Der Eingabedialog [EPC]
In diesem Eingabedialog können Sie die Funktion [ERSA Process Control] (Option)
aktivieren. Die [EPC] dient der Beurteilung des gesamten Reflow-Prozesses und
überwacht
▪ Transportgeschwindigkeit
▪ Zonentemperaturen
▪ Zonenkonvektionen
ü Den Eingabedialog [EPC] öffnen:
1. In der oberen Symbolleiste des Dialoges [Übergeordnet] die Schaltfläche
anklicken.
ð Der Eingabedialog [EPC] wird geöffnet:
EPC
Aktiv
Einrichten
Abb. 56: Der Eingabedialog [EPC]
ü EPC aktivieren:
1. Die Checkbox [EPC] aktivieren.
ð Die Funktion ist nun aktiv.
ü Referenzdateien auswählen:
1. Die Schaltfläche
anklicken.
ð Es öffnet sich ein Fenster.
6.9.9
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 185 / 0
