2. Die gewünschte Datei mit Doppelklick auswählen. ð Die Datei wird nun im Anzeigefeld angezeigt. Wurde keine Datei ausgewählt, bleibt das Anzeigefeld leer [--]. HINWEIS Ergänzende Dokumente Eine Kurzbeschreibung zur ERS…
Der Eingabedialog [EPC]
In diesem Eingabedialog können Sie die Funktion [ERSA Process Control] (Option)
aktivieren. Die [EPC] dient der Beurteilung des gesamten Reflow-Prozesses und
überwacht
▪ Transportgeschwindigkeit
▪ Zonentemperaturen
▪ Zonenkonvektionen
ü Den Eingabedialog [EPC] öffnen:
1. In der oberen Symbolleiste des Dialoges [Übergeordnet] die Schaltfläche
anklicken.
ð Der Eingabedialog [EPC] wird geöffnet:
EPC
Aktiv
Einrichten
Abb. 56: Der Eingabedialog [EPC]
ü EPC aktivieren:
1. Die Checkbox [EPC] aktivieren.
ð Die Funktion ist nun aktiv.
ü Referenzdateien auswählen:
1. Die Schaltfläche
anklicken.
ð Es öffnet sich ein Fenster.
6.9.9
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 185 / 0
2. Die gewünschte Datei mit Doppelklick auswählen.
ð Die Datei wird nun im Anzeigefeld angezeigt. Wurde keine Datei ausgewählt,
bleibt das Anzeigefeld leer [--].
HINWEIS
Ergänzende Dokumente
Eine Kurzbeschreibung zur ERSA Process Control [EPC] finden Sie auf dem Daten-
träger [product_data_reflow], welcher Teil des Lieferumfanges ist.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 186 / 0
Lötprogramm anzeigen im Dialog [Übersicht]
Im Dialog [Übersicht] können Sie ihr Lötprogramm in übersichtlicher Tabellenform
anzeigen, speichern und ausdrucken.
ü Den Dialog [Übersicht] öffnen:
1. In der oberen Symbolleiste des Dialoges [Übergeordnet] die Schaltfläche
anklicken.
ð Die Meldung [Es werden nur die gespeicherten Daten dargestellt. Daten
speichern und weiter?] erscheint.
ð Der Eingabedialog [Übersicht] wird geöffnet:
Programm
Programm
Infotext:
Sollwert Obere Heizzone 1 [°C]
Obere Heizzone 1 [°C]Toleranz +
Toleranz - Obere Heizzone 1 [°C]
Sollwert Obere Heizzone 2 [°C]
Toleranz +
Toleranz -
Obere Heizzone 2 [°C]
Obere Heizzone 2 [°C]
Sollwert
Toleranz +
Toleranz -
Obere Heizzone 3 [°C]
Obere Heizzone 3 [°C]
Obere Heizzone 3 [°C]
Sollwert
Toleranz +
Toleranz -
Obere Heizzone 4 [°C]
Obere Heizzone 4 [°C]
Obere Heizzone 4 [°C]
Sollwert
Toleranz +
Toleranz -
Obere Heizzone 5 [°C]
Obere Heizzone 5 [°C]
Obere Heizzone 5 [°C]
Sollwert
Toleranz +
Toleranz -
Obere Heizzone 6 [°C]
Obere Heizzone 6 [°C]
Obere Heizzone 6 [°C]
Sollwert
Toleranz +
Toleranz -
Obere Heizzone 7 [°C]
Obere Heizzone 7 [°C]
Obere Heizzone 7 [°C]
Sollwert
Toleranz +
Toleranz -
Obere Heizzone 8 [°C]
Obere Heizzone 8 [°C]
Obere Heizzone 8 [°C]
Sollwert
Toleranz +
Toleranz -
Obere Heizzone 9 [°C]
Obere Heizzone 9 [°C]
Obere Heizzone 9 [°C]
Einrichten

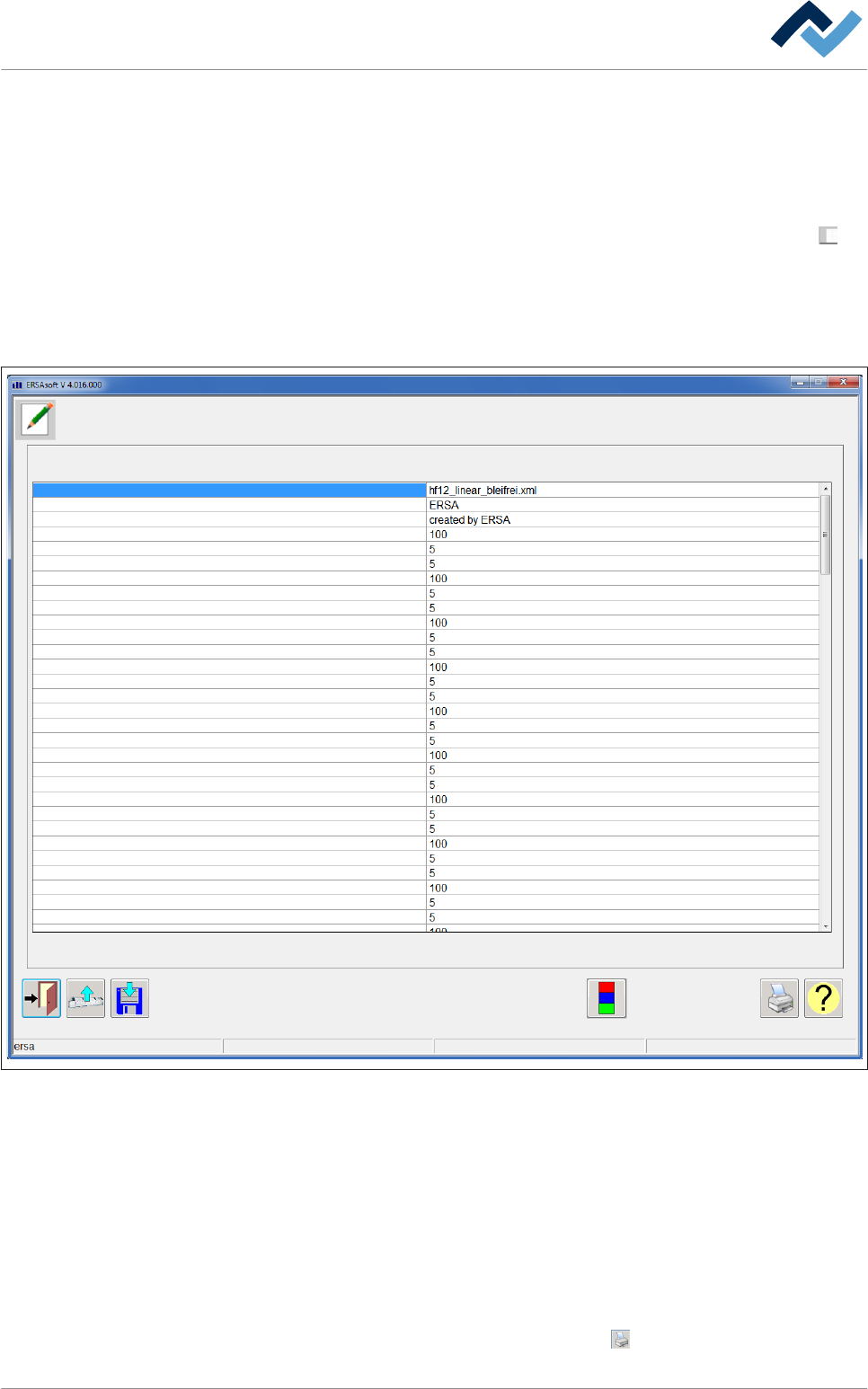

Abb. 57: Der Eingabedialog [Übersicht]
Folgende Daten werden aufgelistet:
▪ [Programm]: Der Name des Lötprogrammes
▪ [Bibliothek]: Der Name der Bibliothek, in welcher das Lötprogramm abgelegt
wurde.
▪ Infotext:]: Der Infotext, welcher im Dialog [Übergeordnet] eingegeben wurde.
Es folgt eine Auflistung aller aktivierter Aggregate und deren Einstellungen.
ü Die Tabelle ausdrucken:
1. In der unteren Symbolleiste die Schaltfläche
anklicken.
6.9.10
