Arbeiten mit Codetabellen Was sind [Codetabellen]? Durch diese Funktion wird das programmgesteuerte Bearbeiten unterschiedlicher, aufeinanderfolgender Baugruppen ermöglicht. Ein Codeleser am Einlauf der Ma- schine liest …
Ein Lötprogramm im Codebetrieb starten
ü Den Codebetrieb aktivieren:
1. Die Checkbox [Codebetrieb] aktivieren.
ð In der Statuszeile erscheint nun der Text [Auto + Code].
HINWEIS
Voraussetzungen zum automatischen Löten mit Codetabellen:
ü Am Einlauf der Maschine wurde Lötgut aufgelegt
ü Das Lötgut ist mit einem Code versehen, der Code wurde korrekt gelesen
ü Der Code wurde bereits einem Lötprogramm zugeordnet
ü Der Codeleser wurde im Einstellungsdialog [Codeleser] korrekt eingerichtet.
Im Rahmen [Zuordnung] ist die Checkbox [Zuordnung: Code - Lötprogramm]
aktiviert.
1. Die Checkbox [Codebetrieb] aktivieren
ü Ein Lötprogramm per Hand-Codeleser starten:
1. Die Schaltfläche anklicken.
ð Sobald der Code mit dem Hand-Codeleser gelesen wurde, wird das zugeordne-
te Lötprogramm gestartet.
6.10.2
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 193 / 0
Arbeiten mit Codetabellen
Was sind [Codetabellen]?
Durch diese Funktion wird das programmgesteuerte Bearbeiten unterschiedlicher,
aufeinanderfolgender Baugruppen ermöglicht. Ein Codeleser am Einlauf der Ma-
schine liest auf den Leiterplatten befindliche Codeetiketten. Je nach Ausführung
des Codelesers können Standard- oder 2D-Codes gelesen werden.
Eine Codetabelle enthält Datensätze, welche die Zuordnung von Codes zu Lötpro-
grammen definieren. Jeder Datensatz definiert den Bezug eines Codes zu einem
Lötprogramm. Wurde in der Codetabelle für den gelesenen Code eine Zuweisung
zu einem Lötprogramm getroffen, so wird dieses Lötprogramm gestartet. Im Dialog
[Codetabelle] können Sie Codetabellen erstellen, diese mit Datensätzen füllen oder
vorhandene Codetabellen bearbeiten und verändern.
HINWEIS
Ergänzende Dokumente
Lesen Sie hierzu auch die Dokumente im Ordner [Code_Scanner] auf dem Daten-
träger [product_data_reflow], welcher Teil des Lieferumfanges ist.
HINWEIS
Voraussetzungen zum automatischen Löten mit Codetabellen:
ü Am Einlauf der Maschine wurde Lötgut aufgelegt
ü Das Lötgut ist mit einem Code versehen, der Code wurde korrekt gelesen
ü Der Code wurde bereits einem Lötprogramm zugeordnet
ü Der Codeleser wurde im Einstellungsdialog [Codeleser] korrekt eingerichtet.
Im Rahmen [Zuordnung] ist die Checkbox [Zuordnung: Code - Lötprogramm]
aktiviert.
1. Die Checkbox [Codebetrieb] aktivieren
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Lötprogramm auswäh-
len] erforderlich. Die Einstellungen können ohne Benutzernamen und Kennwort
lediglich angezeigt werden. Drücken Sie in diesem Fall während die Kennwortab-
frage erscheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schalt-
fläche [Abbrechen].
6.11
6.11.1
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 194 / 0
ü Den Eingabedialog [Code Tabellen] öffnen:
1. In der oberen Symbolleiste des Basisdialoges die Schaltfläche anklicken.
ð Der Eingabedialog [Code Tabellen] wird geöffnet:
Eingabedialog
Code Bibliothek Lötprogramm
Zuordnung: Code - LötprogrammCode Tabellen
Aktive Codetabelle: Code Bibliothek Lötprogramm
Code Tabellen
Einrichten

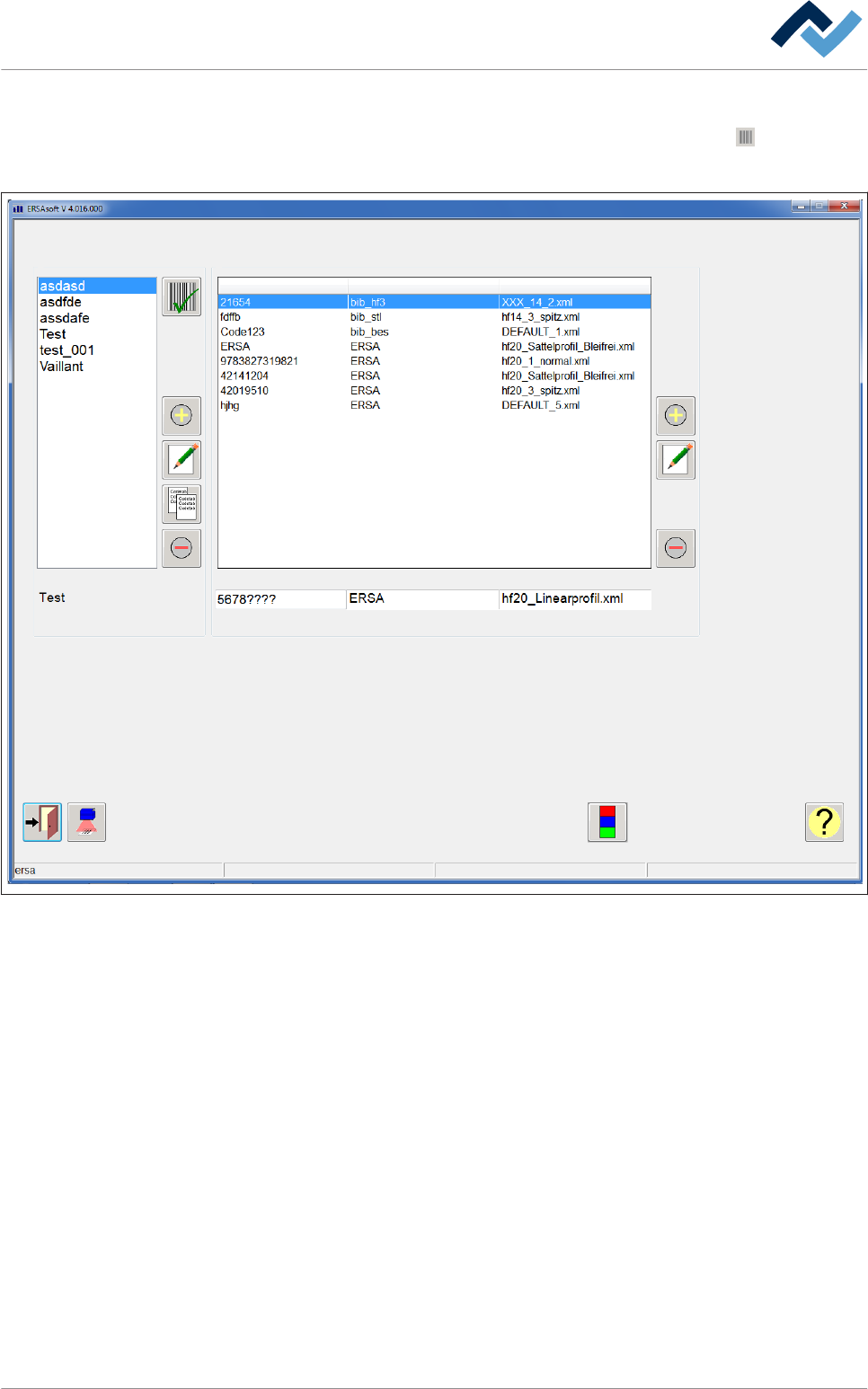

Abb. 59: Der Eingabedialog [Code Tabellen]
