Eine neue Codetabelle anlegen
Eine Codetabelle ist ein „Container“ in welchem Sie Ihre Datensätze ablegen kön-
nen. Um einen Datensatz zu erstellen, müssen Sie zunächst eine Codetabelle anle-
gen. Anschließend können Sie einen Datensatz erstellen und diesen in der Codeta-
belle ablegen. Sie können Codetabellen speichern und wieder abrufen.
Eine neue Codetabelle anlegen
ü Eine neue Codetabelle anlegen:
1. Im Rahmen [Code Tabellen] die Schaltfläche anklicken.
ð Das Fenster [Datei speichern] erscheint.
2. In das Eingabefeld einen Namen für die Codetabelle eingeben.
ð Sonderzeichen wie beispielsweise Leerzeichen, [ ], { } oder < > sind nicht
erlaubt. Nach Eingabe solcher Zeichen erscheint eine Fehlermeldung.
3. Soll der Vorgang abgebrochen werden, die Schaltfläche
anklicken.
4. Die Schaltfläche anklicken.
ð Die neue Codetabelle wurde angelegt und erscheint nun im Rahmen [Code
Tabellen].
ð Um mit der Codetabelle zu arbeiten, müssen Sie nun Datensätze hinzufügen
und eine Zuordnung zu einem Lötprogramm vornehmen.
6.11.2
Betriebsart Einrichten
Eingabedialog
Code Bibliothek Lötprogramm
Zuordnung: Code - LötprogrammCode Tabellen
Aktive Codetabelle: Code Bibliothek Lötprogramm
Code Tabellen
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 197 / 0
Einen Datensatz hinzufügen und ein Lötprogramm zuordnen
Der Rahmen [Zuordnung: Code - Lötprogramm] enthält die Datensätze einer Code-
tabelle. Jeder Datensatz definiert den Bezug eines Barcodes zu einem Lötpro-
gramm. Im unteren Bereich des Rahmens befindet sich die Eingabezeile mit den
Eingabefeldern [Code], [Bibliothek] und [Lötprogramm].
Einen neuen Datensatz erstellen
ü Einen neuen Datensatz erstellen:
1. Im Rahmen [Code Tabellen] eine Codetabelle auswählen, welcher Sie einen Da-
tensatz hinzufügen möchten.
2. In der Eingabezeile das Eingabefeld [Code] anklicken, um den Code einzugeben.
Sie können auch Wildcards benutzen.
ð Beispiel: Wenn Ihr Lötgutcode [5678] lautet und zusätzlich eine fortlaufende
Seriennummer [1234] enthält, so können Sie für jede Ziffer der Seriennummer
auch das Wildcard [?] eingeben: [5678????]. Die Zuordnung gilt dann für alle
Codes mit den ersten vier Ziffern [5678]:
Betriebsart Einrichten
Eingabedialog
Code Bibliothek Lötprogramm
Zuordnung: Code - LötprogrammCode Tabellen
Aktive Codetabelle: Code Bibliothek Lötprogramm
Code Tabellen
Abb. 60: Die Eingabezeile. Für die fortlaufende Seriennummer wurden Wildcards eingegeben [????].
6.11.3
Betriebsart Einrichten
Eingabedialog
Code Bibliothek Lötprogramm
Zuordnung: Code - LötprogrammCode Tabellen
Aktive Codetabelle: Code Bibliothek Lötprogramm
Code Tabellen
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 198 / 0
Dem Code ein Lötprogramm zuordnen
ü Den Code einem Lötprogramm zuordnen:
1. In der Eingabezeile das Eingabefeld [Bibliothek] anklicken, um dem Code ein
Lötprogramm zuzuordnen.
ð Es erscheint der folgende Dialog:
Bibliotheken Programme
Lötprogramm auswählen
Lötgutsimulation
Codebetrieb
Programme selektieren

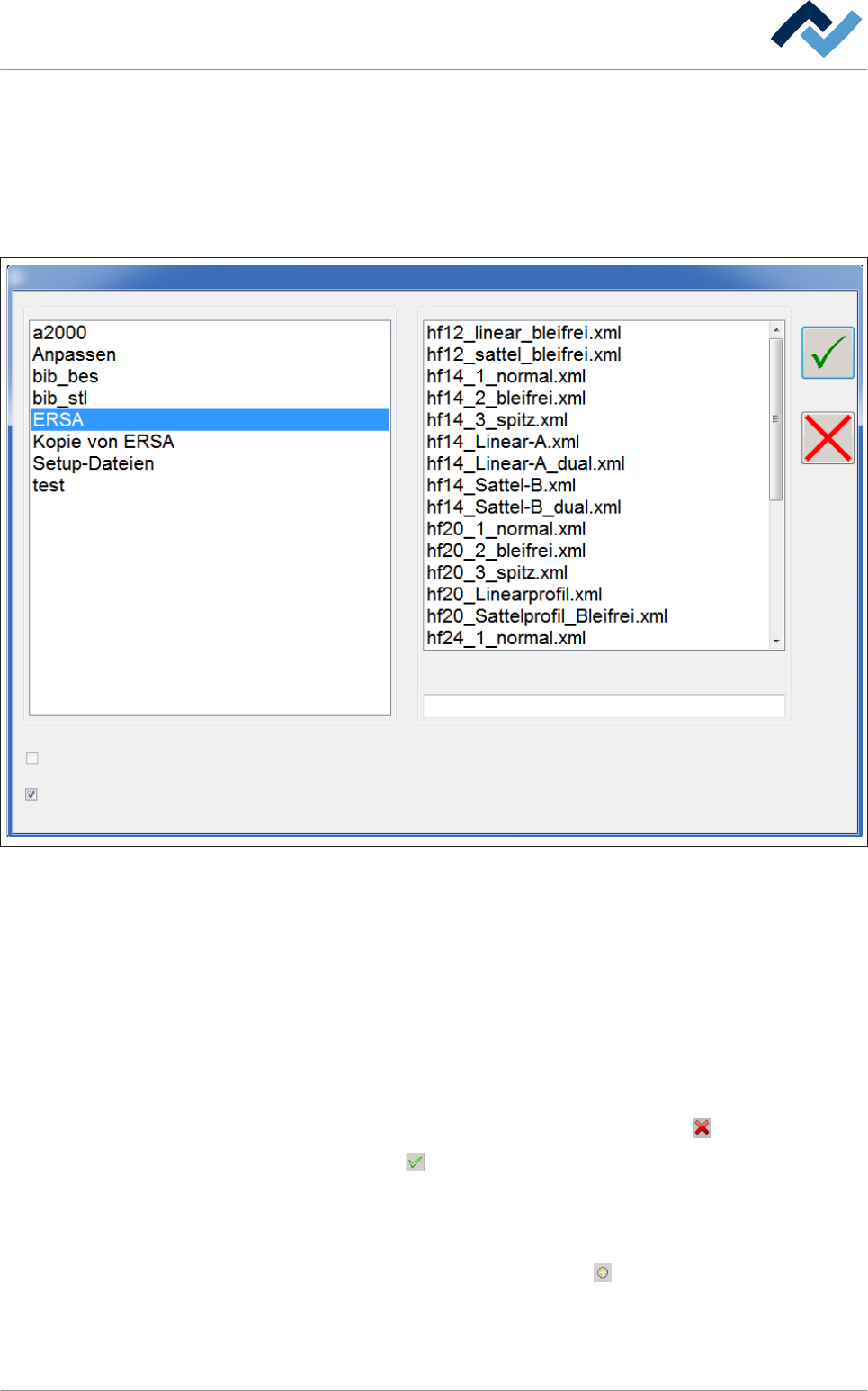

Abb. 61: Lötprogramme auswählen
Bibliothek und Programm auswählen
ü Eine Bibliothek und ein darin enthaltenes Programm auswählen:
1. Die Checkbox [Codebetrieb] aktivieren.
2. Im Rahmen [Bibliotheken] die Bibliothek auswählen, in welcher sich das Löt-
programm befindet.
3. Im Rahmen [Programme] das Lötprogramm auswählen, welches dem Code zu-
geordnet werden soll.
4. Soll der Vorgang abgebrochen werden, die Schaltfläche
anklicken.
5. Die Schaltfläche anklicken.
ð Das Lötprogramm wird dem Code zugeordnet, die Namen von Bibliothek
und Lötprogramm werden automatisch in die Felder [Bibliothek] und [Löt-
programm] übernommen.
6. Im Rahmen [Programme] die Schaltfläche
anklicken.
ð Der neue Datensatz erscheint im Fenster [Zuordnung: Code - Lötprogramm].
