Service und Diagnose Der Eingabedialog [Codeleser] (mit Zuordnung zur Transportspur) Mit Hilfe der Statusanzeigen und den Lötgut-Zählern behalten Sie den Überblick über den Produktionsablauf. Sie finden diese Anzeigen im…
ð Die Codetabelle wurde umbenannt.
HINWEIS
Die Codetabelle kann nicht gelöscht oder umbenannt werden?
Wenn eine Codetabelle aktiviert ist, können Sie diese nicht löschen oder umbe-
nennen. Sie müssen zunächst eine andere Codetabelle aktivieren. Die letzte Code-
tabelle im Rahmen [Code Tabellen] kann nicht gelöscht oder umbenannt werden.
Eine Codetabelle kopieren
ü Eine Codetabelle samt der darin enthaltenen Datensätze kopieren:
1. Im Rahmen [Code Tabellen] eine Codetabelle markieren und anschließend die
Schaltfläche
anklicken.
ð Der Dialog [Datei kopieren] erscheint.
2. In das Eingabefeld einen Namen für die Kopie eingeben.
3. Soll der Vorgang abgebrochen werden, die Schaltfläche anklicken.
4. Die Schaltfläche anklicken.
ð Die Codetabelle wurde samt der darin enthaltenen Datensätze kopiert.
Eine Codetabelle aktivieren
Wenn die Codetabellen angelegt wurden, können Sie diese auswählen
und aktivieren.
ü Eine Codetabelle aktivieren:
1. Im Rahmen [Code Tabellen] eine Codetabelle markieren, anschließend die
Schaltfläche
anklicken.
ð Die Codetabelle wird aktiviert und im Anzeigefeld [Aktive Codetabelle:] ange-
zeigt.
Code Lese-Störung
Wird am Einlauf der Maschine ein Code gelesen, welcher nicht zugeordnet ist, so
erscheint eine Meldung. Nach Quittierung der Meldung erscheint der Dialog [Code
Störung]. Sie haben drei Möglichkeiten:
▪ [Lötgut entnehmen] entfernen Sie das Lötgut aus dem Einlauf.
▪ [Lötprogramm manuell zuordnen] erstellen Sie die entsprechende Zuordnung
manuell.
▪ [Als Code in Codetabelle verwenden] Die Schaltfläche
anklicken. Folgen Sie
den Anweisungen auf dem Bildschirm, um den Code in die entsprechende Co-
detabelle aufzunehmen.
6.11.7
6.11.8
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 202 / 0

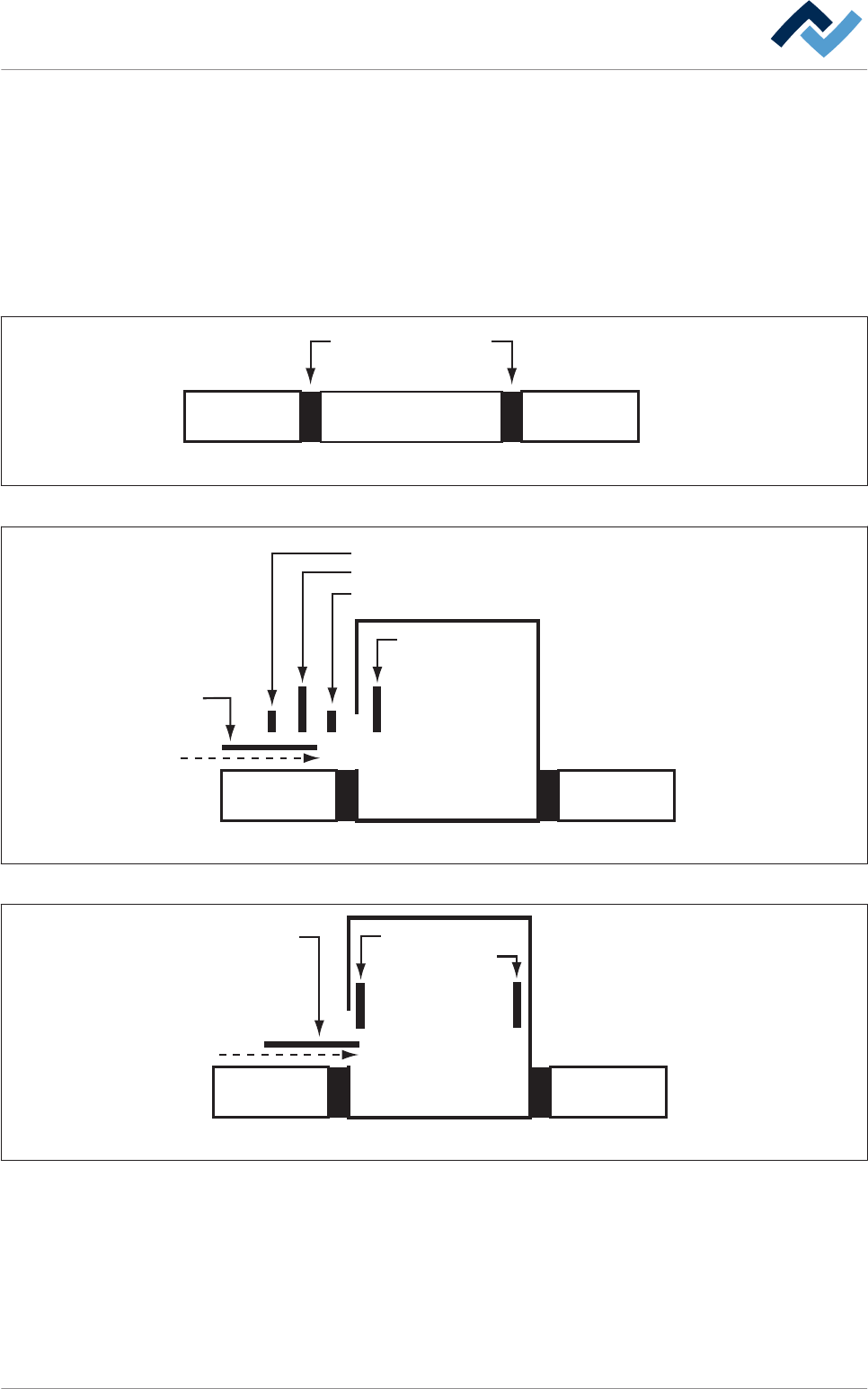

Service und Diagnose
Der Eingabedialog [Codeleser] (mit Zuordnung zur Transportspur)
Mit Hilfe der Statusanzeigen und den Lötgut-Zählern behalten Sie den Überblick
über den Produktionsablauf. Sie finden diese Anzeigen im Eingabedialog [Codele-
ser]. Beachten Sie Zur Anordnung der Sensoren und Schnittstellen in der Maschine
die folgenden Abbildungen:
Lötanlage
Vorgelagerte
Anlage
Nachfolgende
Anlage
Schnittstelle
SMEMA / WMW
n + 1n - 1 n
Abb. 62: Schematische Darstellung: Anordnung der Schnittstellen
Lötanlage
Vorgelagerte
Anlage
Nachfolgende
Anlage
Codeleser
Sensor LVA
Lötgut
n + 1n - 1 n
Sensor ALB
Sensor
ISEL
Abb. 63: Schematische Darstellung der Sensoranordnung vor der Maschine
Lötanlage
Vorgelagerte
Anlage
Nachfolgende
Anlage
Sensor ISEL
Sensor ISAL
Lötgut
n + 1n - 1 n
Abb. 64: Schematische Darstellung der Sensoren ISEL (Inline Schnittstelle EinLauf) und ISAL (InlineSchnittstelle AusLauf) in der Ma-
schine
6.11.9
6.11.9.1
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 203 / 0

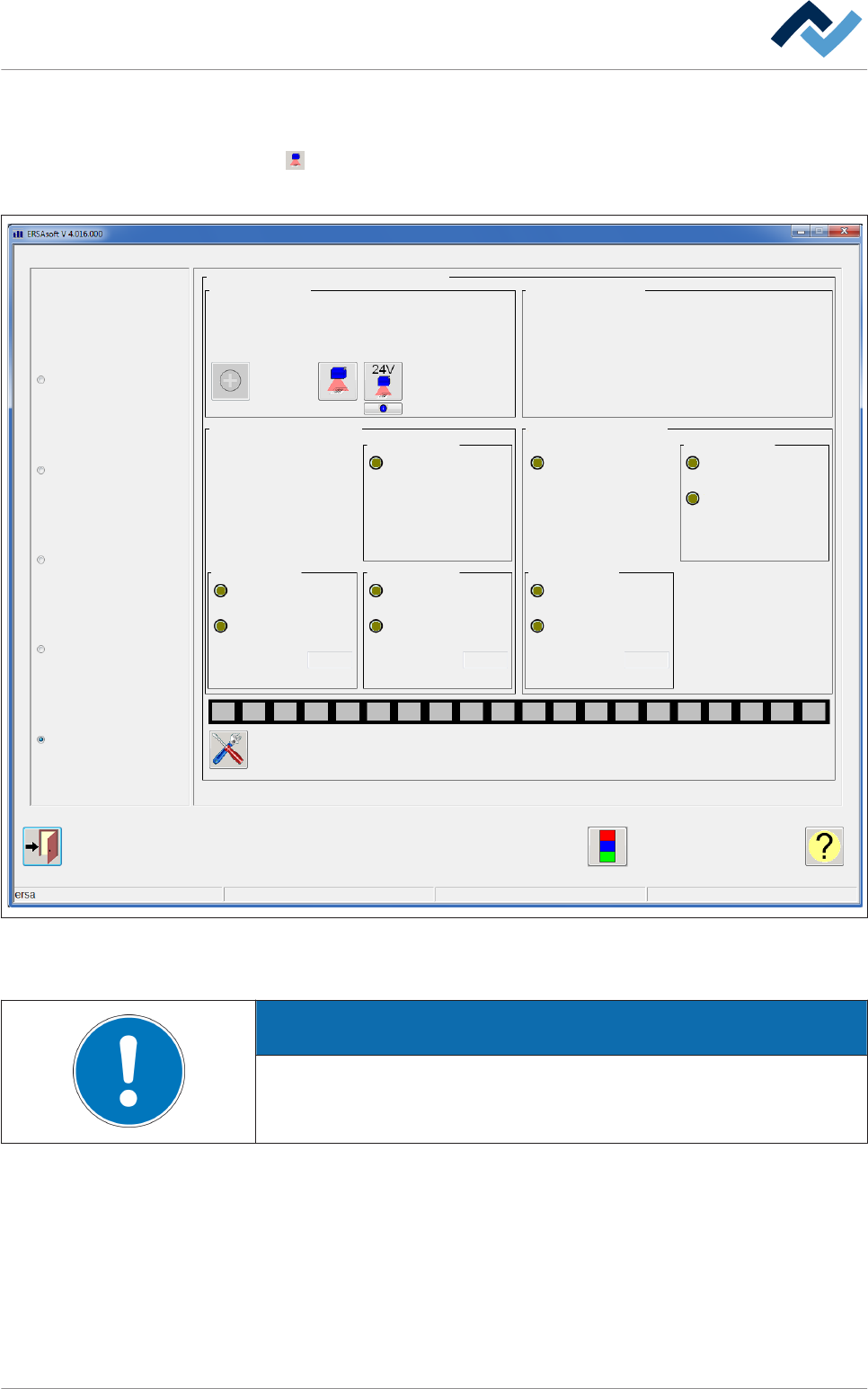

ü Den Eingabedialog [Codeleser] öffnen:
1. Im Eingabedialog [Code Tabellen] in der unteren Symbolleiste die Schaltfläche
anklicken.
ð Der Eingabedialog [Codeleser] wird geöffnet:
Codeleser
Eingabedialog
Codeleser Transportspur 1
Vor Maschine In Maschine
Code
Lötprogramm
Bibliothek
Code
Lötprogramm
Bibliothek
Transportspur 4
Codeleser
Codeleser
Codeleser
Codeleser
Codeleser
Transportspur 2
Transportspur 3
Transportspur 1
Sensorik vor Maschine Sensorik in Maschine
SMEMA SMEMA
EIN
Transport
Freigabe an N-1
Sensor ISEL
Hardwaresignal
Softwaresignal
Anzahl Lötgut
Hardwaresignal
Softwaresignal
Anzahl Lötgut
LVA Sensor
Board available von n-1
Hardwaresignal
Softwaresignal
Anzahl Lötgut
ALB Sensor
Bereit
Transportspur
Einrichten
Abb. 65: Der Eingabedialog [Codeleser]. Für jede Transportspur ist ein separater Codeleser verfügbar. Eine Transportspur wird
durch Aktivieren des betreffenden Radio buttons (links) ausgewählt. Der obere Radio button wählt einen Codeleser ohne Zuord-
nung zur Transportspur. Der Eingabedialog ist in zwei Bereiche aufgeteilt: VOR der Maschine (n-1) und IN der Maschine (n).
HINWEIS
Weshalb werden die Eigenschaften einer Transportspur nicht angezeigt?
Wenn der Radio button [Codeleser ohne Zuordnung zu Transportspur] aktiviert
wurde, können die Eigenschaften einer Transportspur nicht angezeigt werden.
